申请日2014.11.18
公开(公告)日2015.08.12
IPC分类号G05B19/418; C02F9/14
摘要
本实用新型公开了一种用于村镇污水处理的可移动式节能型集成装置，包括设于集装箱内部的格栅、填料生化池、排水气提器、消毒设备和鼓风机，其中，格栅一侧通过进水预留接口与污水进水管连通，另一侧连通填料生化池，所述填料生化池内部设有生化填料;所述排水气提器的进水口与填料生化池连通，排水气提器的出水口通过管道与排水预留接口连通，所述消毒设备的消毒剂进口通过排水气提器出水管道与排水预留接口连通;所述鼓风机通过管道与填料生化池、排水气提器连通。本实用新型具有操作简便、方便运输、节能高效等特点，特别适用于村镇污水的处理。
权利要求书
1.一种用于村镇污水处理的可移动式节能型集成装置，其特征在于：包括设于集装箱内部的格栅、填料生化池、排水气提器、消毒设备和鼓风机，其中，格栅一侧通过进水预留接口与污水进水管连通，另一侧连通填料生化池，所述填料生化池内部设有生化填料;所述排水气提器的进水口与填料生化池连通，排水气提器的出水口通过管道与排水预留接口连通，所述消毒设备的消毒剂进口通过排水气提器出水管道与排水预留接口连通;所述鼓风机通过管道与填料生化池、排水气提器连通。
2.根据权利要求1所述的集成装置，其特征在于：所述填料生化池内安装生化填料，填料生化池一侧通过管道与格栅相连，另一侧与排水气提器连通。
3.根据权利要求1所述的集成装置，其特征在于：所述格栅、填料生化池、排水气提器、消毒设备设于所述集装箱内部底面上。
4.根据权利要求1或2所述的集成装置，其特征在于：所述生化填料为球形填料。
5.根据权利要求1所述的集成装置，其特征在于：还包括控制系统，所述控制系统包括多个传感器、PLC控制器和人机界面，其中多个传感器包括设置在生化填料池内的液位信号传感器、溶解氧传感器和设置在排水气提器后的压力传感器、流量传感器;所述多个传感器检测到的信号传递给所述PLC控制器，并显示于所述人机界面上，同时所述PLC控制器根据得到的信号对该集成式反应器中的各个部件进行控制。
说明书
用于村镇污水处理的可移动式节能型集成装置
技术领域
本实用新型涉及一种污水处理装置，特别是涉及一种用于村镇污水处理的可移动式节能型集成装置。
背景技术
我国村镇人口众多，每天产生生活污水数千万吨，大部分居民习惯于将生活污水随意排放。污水不经处理，直接流入附近溪河、水塘，加剧水体污染，对周边环境构成不利影响，并威胁群众的身体健康。目前对村镇污水的治理主要途径是在污水排放点建设污水处理设施，就地处理。
在污水排放点建设污水处理设施，就地处理污水可以解决污水直接排放对环境的污染，存在以下问题：
1、污水处理设施需要电能消耗，许多村镇由于资金有限，污水处理设施处于关停或间断使用状态;
2、村镇一级具有污水处理技能的人员较少，使得操作相对复杂的污水处理设施运行、维护有一定的难度，造成了处理设施运行不畅，出水经常超标。
3、现有污水处理设施大多采用土建类结构形式，此处理设施由于不能移动、运输，不能满足异地利用的要求，造成资源浪费。
实用新型内容
本实用新型要解决的技术问题是提供一种操作简便、方便运输、节能高效的用于村镇污水处理的可移动式节能型集成装置。
为达上述目的，本实用新型一种用于村镇污水处理的可移动式节能型集成装置，包括设于集装箱内部的格栅、填料生化池、排水气提器、消毒设备和鼓风机，其中，格栅一侧通过进水预留接口与污水进水管连通，另一侧连通填料生化池，所述填料生化池内部设有生化填料;所述排水气提器的进水口与填料生化池连通，排水气提器的 出水口通过管道与排水预留接口连通，所述消毒设备的消毒剂进口通过排水气提器出水管道与排水预留接口连通;所述鼓风机通过管道与填料生化池、排水气提器连通。
本实用新型的集成装置，其中优选所述填料生化池内安装生化填料，填料生化池一侧通过管道与格栅相连，另一侧与排水气提器连通。
本实用新型的集成装置，其中优选所述格栅、填料生化池、排水气提器、消毒设备设于所述集装箱内部底面上。
本实用新型的的集成装置，其中所述生化填料可以是本领域常用的填料，优选球形填料。
本实用新型的集成装置，还包括控制系统，所述控制系统包括多个传感器、PLC控制器和人机界面，其中多个传感器包括设置在生化填料池内的液位信号传感器、溶解氧传感器和设置在排水气提器后的压力传感器、流量传感器;所述多个传感器检测到的信号传递给所述PLC控制器，并显示于所述人机界面上，同时所述PLC控制器根据得到的信号对该集成式反应器中的各个部件进行控制。同时预留通讯接口，能够实现通过上位机对其进行全面监控，实现就地和控制室内双向控制。
本实用新型与现有技术不同之处在于，本实用新型为集装箱是可移动的节能型集成装置，特别适用于村镇污水的处理。具体有如下优点：
1.本实用新型反应器使用国际标准集装箱作为承载体，方便全球运输。
2.本实用新型反应器为集成式污水处理装置，在使用地点将污水接入反应器即可使用，节省了管网的建设费用，同时缩短了污水处理设施建设周期。
3.采用生化填料，使污水在生化填料内重复多次发生厌氧、好氧、硝化，反硝化的作用，处理效果好且产生污泥量少。不但简化了处理流程，同时节省了污泥处理费用。
4.处理系统中的出水过程，采用气提器作为提升装置，而不是传统的电泵。节省运行费用的同时增强了运行的稳定性、可靠性及安全性。
5.本实用新型反应器采用PLC控制系统，可精确对反应器中的各个部件进行控制，同时预留通讯接口，能够实现通过上位机对其进行全面监控，实现就地和控制室内双向控制。

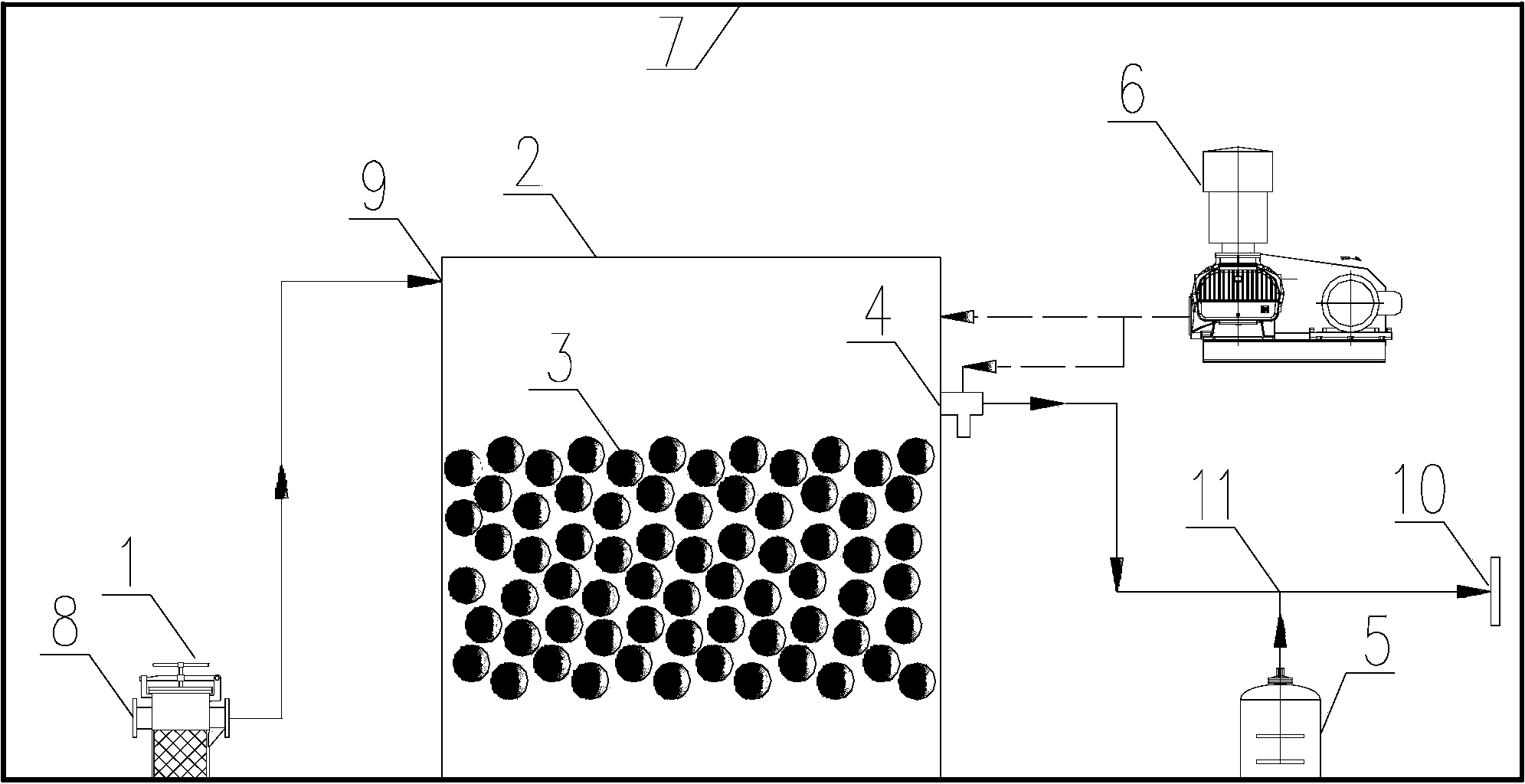

下面结合附图对本实用新型的用于村镇污水处理的可移动式节能型集成装置作进一步说明。
