申请日2014.10.01
公开(公告)日2015.01.28
IPC分类号C02F1/40; C02F1/24

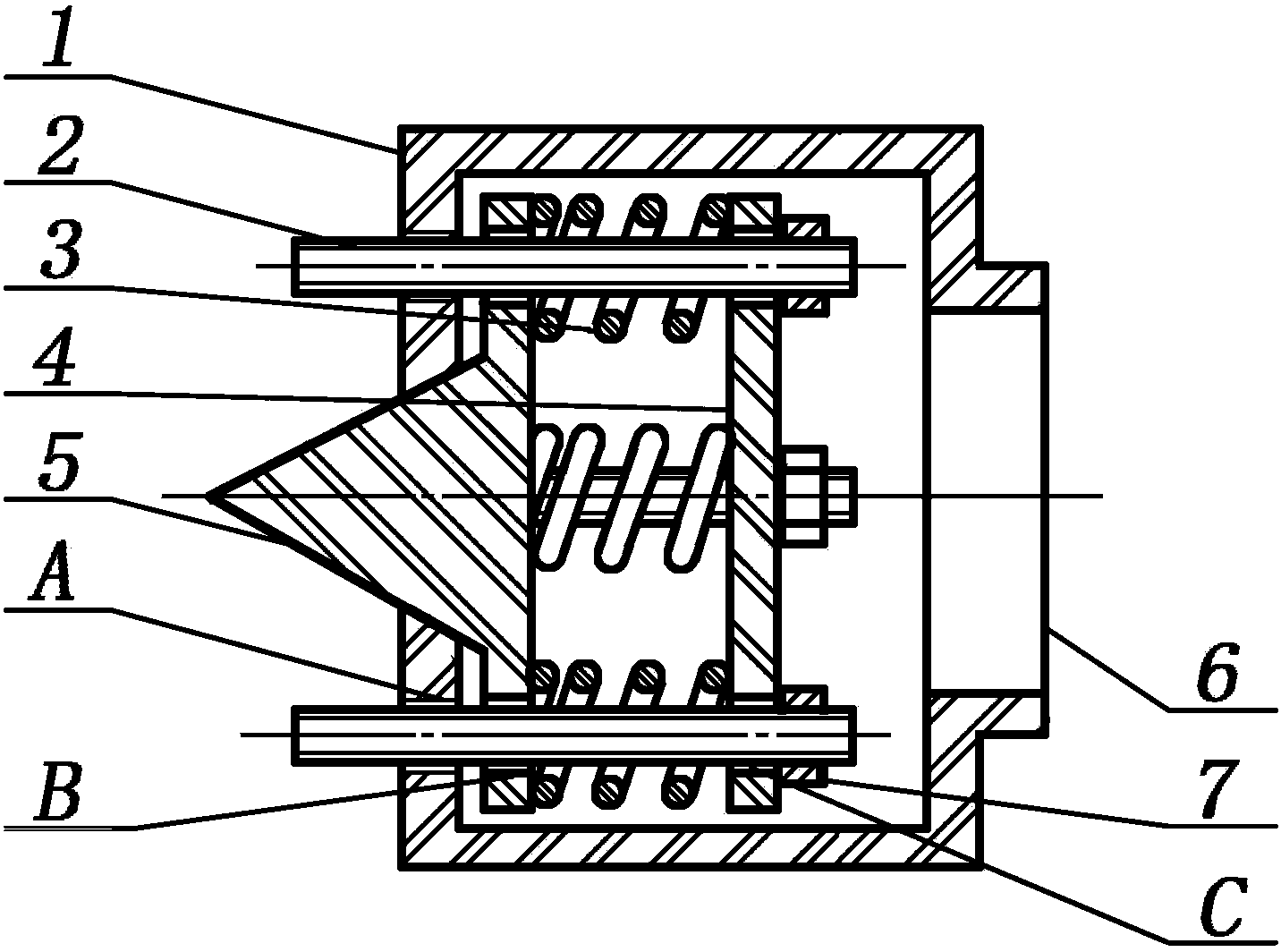

摘要
一种污水站污水罐气浮除油装置氮气释放器，包括：壳体(1)、螺杆(2)、弹簧(3)、导向板(4)、封堵头(5)、出口(6)、调节螺母(7)。其壳体(1)为圆筒形，壳体(1)的左边中心设有锥度孔，锥度孔周围设有四个螺纹通孔(A)，右边设有出口(6)，上有调节螺母(7)的四个螺杆(2)穿过导向板(4)上的通孔(C)、弹簧(3)、封堵头(5)上的通孔(B)，与壳体(1)上的螺纹通孔(A)连接，安装在壳体(1)的内腔。本实用新型适用于油田污水站污水一次除油罐内氮气气浮除油工艺中，使溶气水中所溶解的氮气容易析出，形成微泡粘附污水中的污油上浮，起到快速除油作用，防止溶解气提前析出，提高气浮效率，实现了污水管道的稳压输送。
权利要求书
1.一种污水站污水罐气浮除油装置氮气释放器，包括：壳体(1)、螺杆(2)、弹簧(3)、导向板(4)、封堵头(5)、出口(6)、调节螺母(7);其特征是：所述的污水站污水罐气浮除油装置氮气释放器的壳体(1)为圆筒形，壳体(1)的左边中心设有锥度孔，锥度孔周围设有四个螺纹通孔(A)，右边设有出口(6)，上有调节螺母(7)的四个螺杆(2)穿过导向板(4)上的通孔(C)、弹簧(3)、封堵头(5)上的通孔(B)，与壳体(1)上的螺纹通孔(A)连接，安装在壳体(1)的内腔。
2.根据权利要求1所述的污水站污水罐气浮除油装置氮气释放器，其特征是：所述的壳体(1)右端出口(6)设有环形凸缘。
3.根据权利要求1所述的污水站污水罐气浮除油装置氮气释放器，其特征是：所述弹簧(3)的弹力通过调节螺母(7)调节。
4.根据权利要求1所述的污水站污水罐气浮除油装置氮气释放器，其特征是：所述封堵头(5)为圆锥与圆板的叠加体，圆板周边设有四个通孔(B)。
5.根据权利要求1或4所述的污水站污水罐气浮除油装置氮气释放器，其特征是：所述封堵头(5)的圆锥与壳体(1)的锥度孔配合。
说明书
污水站污水罐气浮除油装置氮气释放器
技术领域
本实用新型涉及油田污水站污水一次除油罐氮气-气浮除油装置附件，具体而言是一种污水站污水罐气浮除油装置氮气释放器。
背景技术
目前油田污水站污水一次除油罐内使用氮气-气浮除油工艺，中氮气在微泡发生罐中在压力的作用下溶于水中形成溶气水，溶气水应在等压的工况下输往一次除油罐，经罐内释放器进入除油罐中心筒，由于中心筒内压力低，因此溶气水中所溶解的氮气析出，形成微泡粘附污水中的污油上浮，起到快速除油的作用。但是在实际生产中，除油罐中没有设计释放器，无法保证溶气水的等压输送，溶气水流出微泡发生罐后，由于压力降低，未等进入除油罐中心筒即在管线中析出氮气，大大影响了除油效果。
发明内容
本实用新型的目的就是针对现有技术存在的上述缺陷，提供一种污水站污水罐气浮除油装置氮气释放器。
本实用新型技术方案包括：壳体、螺杆、弹簧、导向板、封堵头、出口、调节螺母。所述的污水站污水罐气浮除油装置氮气释放器的壳体为圆筒形，壳体的左边中心设有锥度孔，锥度孔周围设有四个螺纹通孔，右边设有出口，上有调节螺母的四个螺杆穿过导向板上的通孔、弹簧、封堵头上的通孔，与壳体上的螺纹通孔连接，安装在壳体的内腔。
上述污水站污水罐气浮除油装置氮气释放器中的壳体右端出口设有环形凸缘。
上述污水站污水罐气浮除油装置氮气释放器中的弹簧的弹力通过调节螺母调节。
上述污水站污水罐气浮除油装置氮气释放器中的封堵头为圆锥与圆板的叠加体，圆板周边设有四个通孔。
上述污水站污水罐气浮除油装置氮气释放器中的封堵头的圆锥与壳体的锥度孔配合。
本实用新型的有益效果是：适用于油田污水站污水一次除油罐内氮气-气浮除油工艺中，使溶气水中所溶解的氮气容易析出，形成微泡粘附污水中的污油上浮，起到快速除油作用，防止溶解气提前析出，提高气浮效率，实现污水管道的稳压输送。
