申请日2014.11.18
公开(公告)日2015.04.01
IPC分类号B67D7/02; B67D7/58; B67D7/36
摘要
本实用新型涉及一种制药厂A/B级区废水转移装置，包括装置箱，装置箱中安装有U形废液管道和控制器，U形废液管道的中间上方设置有手动阀，装置箱的上方设置消毒液杯通过手动阀与U形废液管道连接，U形废液管道的两端伸出至装置箱外，其中U形废液管道的一端通过第一阀门连接抽废液口，另一端通过第二阀门连接有真空废液储存罐，真空废液储存罐上连接有真空泵，真空废液储存罐的下端通过第四阀门连接有出液口，真空废液储存罐的上端设置有第三阀门，真空泵通过第五阀门与自来水管道相连接，本实用新型结构简单，设计紧凑，可将制药厂中洁净区的废水及时转移出去，不会造成洁净区的污染，使用方便，可以对废液管道进行消毒确保废洁净区的零污染。
权利要求书

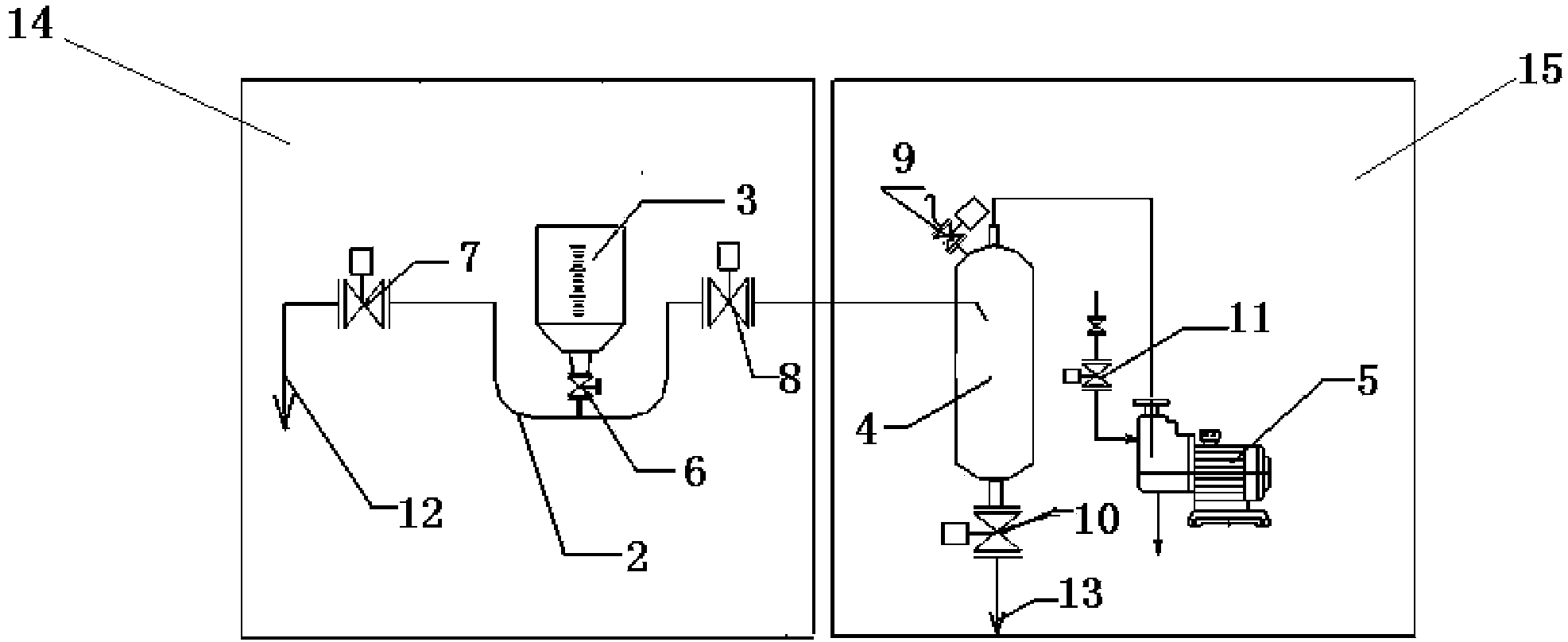

1.一种制药厂A/B级区废水转移装置，其特征在于：包括装置箱(1)，所述装置箱(1)中安装有U形废液管道(2)和控制器，所述U形废液管道(2)的中间上方设置有手动阀(6)，所述装置箱(1)的上方设置消毒液杯(3)通过手动阀(6)与U形废液管道(2)连接，所述U形废液管道(2)的两端伸出至装置箱(1)外，其中U形废液管道(2)的一端通过第一阀门(7)连接抽废液口(12)，另一端通过第二阀门(8)连接有真空废液储存罐(4)，所述真空废液储存罐(4)上连接有真空泵(5)，所述真空废液储存罐(4)的下端通过第四阀门(10)连接有出液口(13)，所述真空废液储存罐(4)的上端设置有第三阀门(9)，所述真空泵(5)通过第五阀门(11)与自来水管道相连接;
所述控制器分别和第一阀门(7)、第二阀门(8)、第三阀门(9)、第四阀门(10)、第五阀门(11)以及真空泵(5)相连接。
2.如权利要求1所述的制药厂A/B级区废水转移装置，其特征在于：所述控制器包括PLC和PLC操作面板(16)。
3.如权利要求1所述的制药厂A/B级区废水转移装置，其特征在于：所述装置箱(1)安装在A洁净区(14)内。
4.如权利要求1所述的制药厂A/B级区废水转移装置，其特征在于：所述真空废液储存罐(4)和真空泵(5)安装在B洁净区(15)内。
说明书
制药厂A/B级区废水转移装置
技术领域
本实用新型涉及一种废水转移装置，属于废水处理装置设备技术领域。
背景技术
制药生产的区域需要保持洁净卫生，按照生产不同的药品，生产区域的洁净等级可分为A、B、C、D等级，A为最高洁净区，D为最低洁净区。在生产过程中都有废物、废水、废气需要从洁净区转移到非洁净区。为了保证高等级洁净区微生物污染的风险，在《药品生产质量管理规范(2010年修订)》第二十九条中明确指出：“无菌生产的A/B级洁净区内禁止设置水池和地漏”，也就是说在A、B洁净区的废水不能按照常规方法转移出去。
发明内容
本实用新型的目的是为了解决制药厂A/B级洁净区内不能设置水池和地漏但需要向外转移废水中问题，提供了一种结构简单，设计紧凑的废水转移装置。
本实用新型采用如下技术方案：一种制药厂A/B级区废水转移装置，包括装置箱，所述装置箱中安装有U形废液管道和控制器，所述U形废液管道的中间上方设置有手动阀，所述装置箱的上方设置消毒液杯通过手动阀与U形废液管道连接，所述U形废液管道的两端伸出至装置箱，其中U形废液管道的一端通过第一阀门连接抽废液口，另一端通过第二阀门连接有真空废液储存罐，所述真空废液储存罐上连接有真空泵，所述真空废液储存罐的下端通过第四阀门连接有出液口，所述真空废液储存罐的上端设置有第三阀门，所述真空泵通过第五阀门与自来水管道相连接;
所述控制器分别和第一阀门、第二阀门、第三阀门、第四阀门、第五阀门以及真空泵相连接。
进一步的，所述控制器为PLC和PLC操作面板。
进一步的，所述装置箱安装在A洁净区内。
进一步的，所述真空废液储存罐和真空泵安装在B洁净区内。
本实用新型结构简单，设计紧凑，可将制药厂中洁净区的废水及时转移出去，不会造成洁净区的污染，使用方便，可以对废液管道进行消毒确保废洁净区的零污染。
