申请日2015.01.05
公开(公告)日2015.07.08
IPC分类号C02F1/04; C02F103/38; C02F1/20
摘要
本实用新型公开了废水气提装置，其包括气提塔，所述气提塔的顶部设有废水喷淋管，顶部还设有出气管，气提塔的中部设有填料层，底部连接有往气提塔内送风的风机，气提塔底部还设有出水管，所述气提塔顶部的废水喷淋管连接有废水进水管，废水进水管的另一端连接有板式换热器。本实用新型的废水气提装置，由于在气提塔的废水进水管上设置了板式换热器，对废水进行降温，使废水温度保持在60-70℃，废水进入气提塔后不易蒸发，不会影响气提塔顶部出气管的流量，保证风机有效往气提塔内部送入自然风，提高气提效率。另外，由于气提塔内的废水温度低，蒸发的量比较少，无需再通过风机输入蒸汽冷凝后对废水进行稀释，大大节约能耗及脱盐水的使用。
权利要求书
1.废水气提装置，其包括气提塔，其特征在于：所述气提塔的顶部设有废水喷淋管，顶 部还设有出气管，气提塔的中部设有填料层，底部连接有往气提塔内送风的风机，气提塔底 部还设有出水管，所述气提塔顶部的废水喷淋管连接有废水进水管，废水进水管的另一端连 接有板式换热器。
2.根据权利要求1所述的废水气提装置，其特征在于：所述板式换热器另一端连接酯化 反应釜的出水管。
3.根据权利要求1所述的废水气提装置，其特征在于：所述废水进水管中的废水温度为 60-70℃。
4.根据权利要求1所述的废水气提装置，其特征在于：所述气提塔底部的出水管与污水 站连接。
5.根据权利要求1所述的废水气提装置，其特征在于：所述气提塔顶部的出气管与焚烧 炉连接。
说明书
废水气提装置
技术领域 本实用新型涉及废水处理装置，尤其涉及酯化反应的废水气提装置。
背景技术 目前的工业废水在处理过程中，经常采用气提装置带走废水中的小分子杂物。 例如，在聚对苯二甲酸乙二醇酯(PET)聚合的第一步酯化反应过程中，产生水、醚类和醛类等 副产物;其中生成的废水最多，每生产1吨酯化产物产生0.187吨废水。由于废水中含有微 量EG(乙二醇)、乙醚、醛类等小分子杂质，因此酯化废水COD值一般在20000至25000mg/L， 必须进行处理后才能排入污水站进行污水处理。目前酯化反应产生的废水一般采用气提塔进 行气提去除小分子杂质。
如图1所示，酯化废水在气提塔中处理的原理为：酯化釜05输出的高浓度酯化废水从气 提塔01顶部喷淋加入，塔内设有填料层02，以延长废水下流时间，气提塔01底部设有大功 率风机03，将自然风及蒸汽(蒸汽通过蒸汽管路04输入)送入塔内，自然风及蒸汽通过填 料向上吹送，废水在重力作用下下流，废水中的小分子杂质被自然风及蒸汽吹出，从而降低 废水COD值，COD值下降后的废水通过泵输送至污水站06进行污水处理，带有废水中的小 分子杂质的自然风及蒸汽被送往焚烧炉07进行充分焚烧后高空排放。
目前酯化废水处理方法的缺陷有：1、废水进入气提塔后，大量水蒸气蒸发，水蒸汽蒸发 后，气提塔顶部出气管流量增加，阻力变大，阻碍风机往塔内有效送风，从而降低气提效率。 2、在正常生产过程中，每小时需600Kg蒸汽进入气提塔，其主要作用是冷凝成液相纯水后 对酯化废水进行稀释，从而降低废水中COD值。蒸汽需专用脱盐水经锅炉加热制备，因此耗 用大量脱盐水及热量。
发明内容 为了克服现有技术的不足，本实用新型的目的是提供一种气提效率高、能耗少的 废水气提装置。

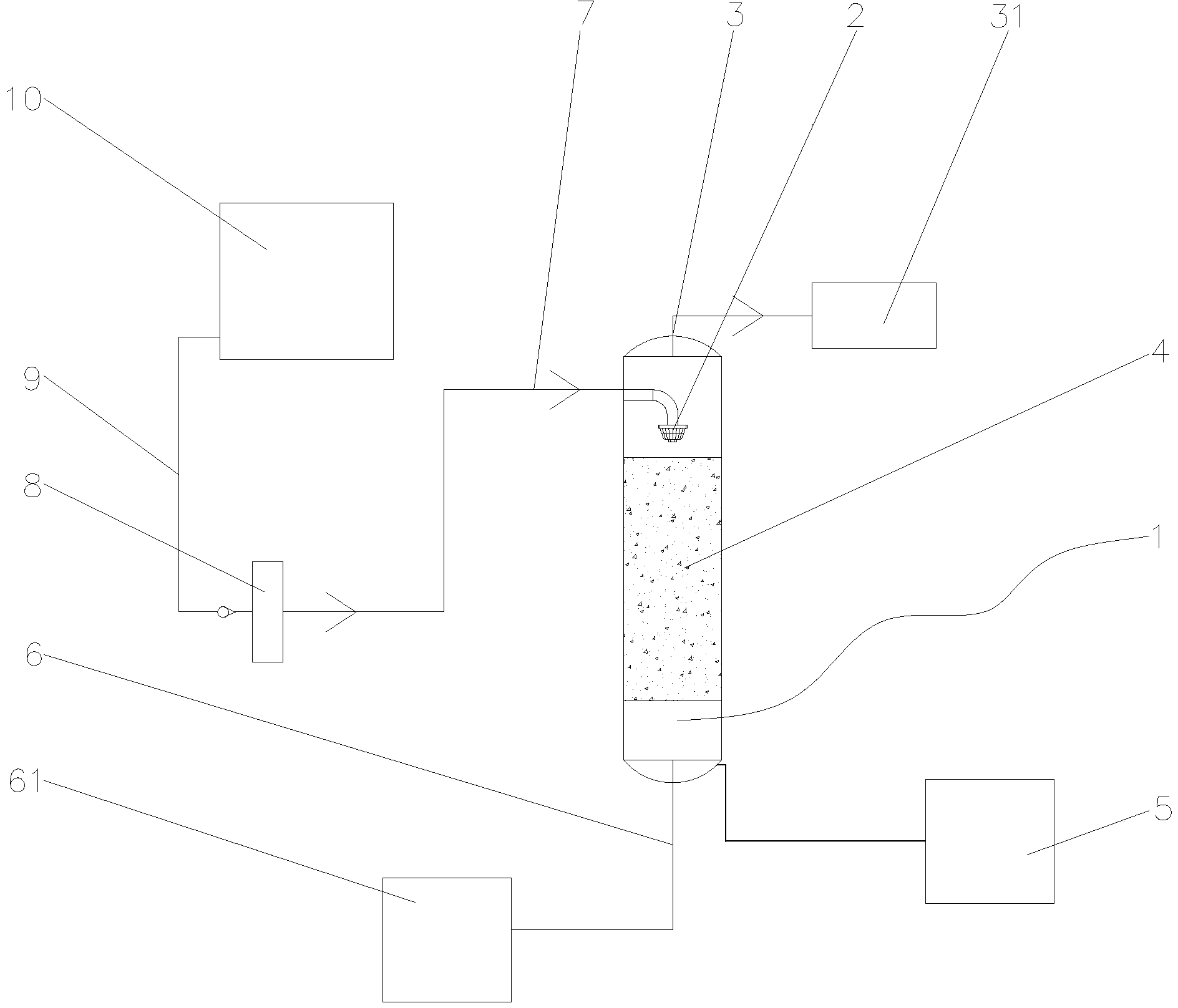

本实用新型的废水气提装置，其包括气提塔，所述气提塔的顶部设有废水喷淋管，顶部 还设有出气管，气提塔的中部设有填料层，底部连接有往气提塔内送风的风机，气提塔底部 还设有出水管，所述气提塔顶部的废水喷淋管连接有废水进水管，废水进水管的另一端连接 有板式换热器。
进一步，所述板式换热器另一端连接酯化反应釜的出水管。
进一步，所述废水进水管中的废水温度为60-70℃。
进一步，所述气提塔底部的出水管与污水站连接，便于将降低COD值后的废水送入污水 站进行处理。
进一步，所述气提塔顶部的出气管与焚烧炉连接，便于将带有废水中小分子的自然风送 往焚烧炉进行充分焚烧后高空排放。
采用本实用新型的废水气提装置，由于在气提塔的废水进水管上设置了板式换热器，对 废水进行降温，使废水温度保持在60-70℃，废水进入气提塔后不易蒸发，不会影响气提塔 顶部出气管的流量，保证风机有效往气提塔内部送入自然风，提高气提效率。另外，由于气 提塔内的废水温度低，蒸发的量比较少，无需再通过风机输入蒸汽冷凝后对废水进行稀释， 大大节约能耗及脱盐水的使用。
