申请日2014.11.14
公开(公告)日2015.06.10
IPC分类号F25B41/04; F25B27/02
摘要
本实用新型公开了一种用于水池、蓄水箱远距离回收利用废水余热的系统，包括第一介质循环回路、第二介质循环回路和水循环回路，所述的第一介质循环回路包括压缩机、冷凝器、膨胀阀、空气蒸发器和余热换热器，空气蒸发器与余热换热器并联设置在第一介质循环回路中，空气蒸发器后设置有三通阀连接到余热换热器前;第二介质循环回路包括通过管道连接的废水余热吸收器、水泵和余热换热器;水循环回路包括通过管道连接的储水容器、水泵、开关阀和冷凝器。本实用新型的回收利用废水余热的系统设置有第二介质循环回路进行热传输，第二介质循环回路中采用热稳定性好的防冻介质作为换热介质，降低输送过程中的热能损耗，能进行较长距离的热能输送。
权利要求书

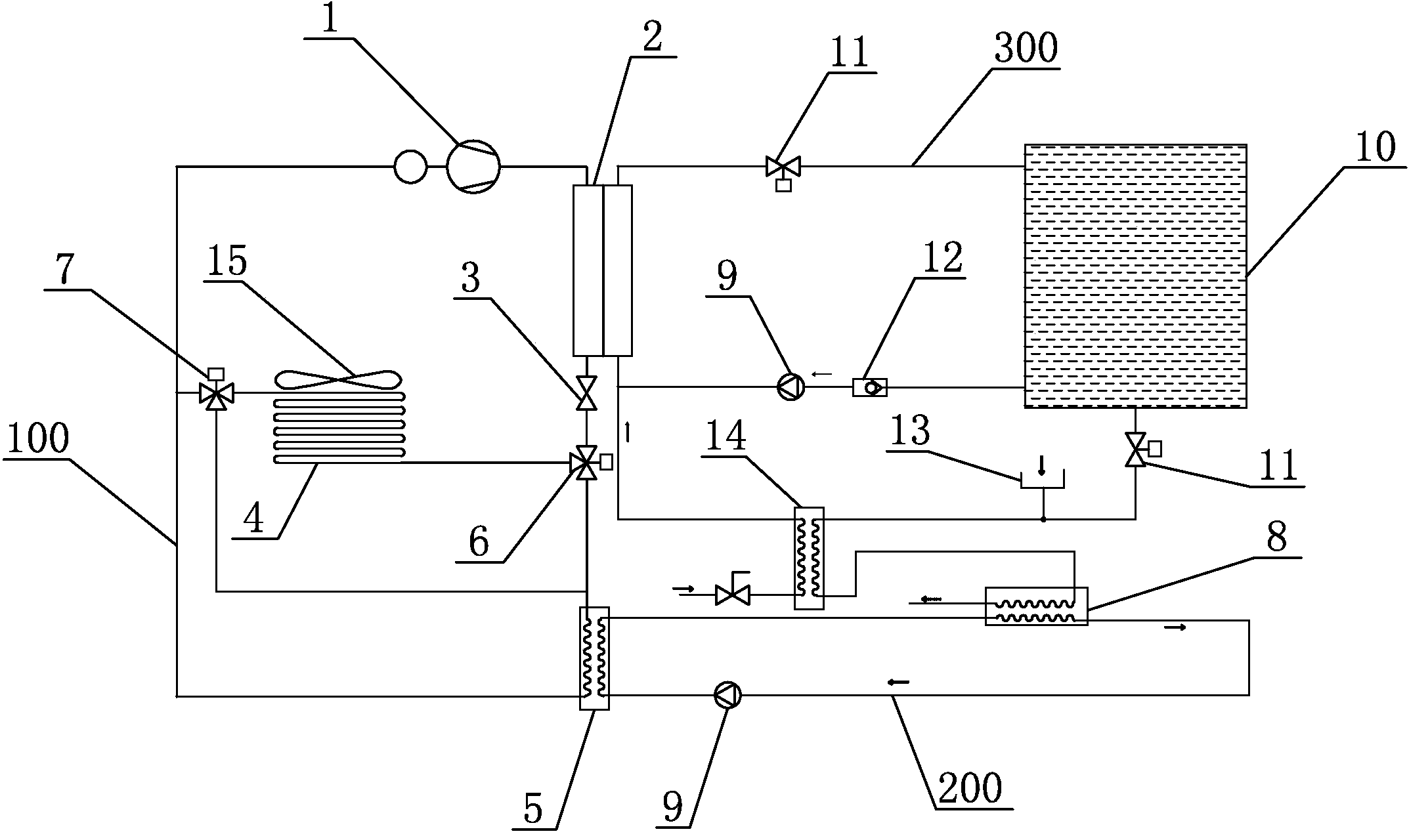

1.一种用于水池、蓄水箱远距离回收利用废水余热的系统，其特征在于，包括第一介质循环回路(100)、第二介质循环回路(200)和水循环回路(300)，其中，
所述的第一介质循环回路(100)包括压缩机(1)、用于加热自来水的冷凝器(2)、膨胀阀(3)、空气蒸发器(4)和余热换热器(5)，所述空气蒸发器(4)与余热换热器(5)并联设置在第一介质循环回路(100)中，空气蒸发器(4)和余热换热器(5)前方设置有并联三通阀(6)或设置有开关阀(11)进行控制，空气蒸发器(4)后设置有串联三通阀(7)连接到余热换热器(5)前方;
所述的第二介质循环回路(200)包括废水余热吸收器(8)、水泵(9)，废水余热吸收器(8)、水泵(9)和第一介质循环回路(100)的余热换热器(5)组成闭合循环回路， 所述第二介质循环回路(200)内设置有循环用的低温防冻介质;
所述的水循环回路(300)包括储水容器(10)、水泵(9)和开关阀(11)，管道通过储水容器(10)、水泵(9)、开关阀(11)和第一介质循环回路(100)的冷凝器(2)组成闭合循环回路。
2.根据权利要求1所述的一种用于水池、蓄水箱远距离回收利用废水余热的系统，其特征在于：所述储水容器(10)通过排水管道连接废水余热吸收器(8)，排水管道上设置有开关阀(11)。
3.根据权利要求2所述的一种用于水池、蓄水箱远距离回收利用废水余热的系统，其特征在于：所述排水管道上还设置有用于接收废水的排水口(13)。
4.根据权利要求1至3任一所述的一种用于水池、蓄水箱远距离回收利用废水余热的系统，其特征在于：所述储水容器(10)的进水水路经过冷凝器(2)、开关阀(11)连接储水容器(10)。
5.根据权利要求2或3所述的一种用于水池、蓄水箱远距离回收利用废水余热的系统，其特征在于：还包括对自来水进行预热的预热装置(14)，废水先流经预热装置(14)对自来水进行预热，再流经废水余热吸收器(8)。
6.根据权利要求1所述的一种用于水池、蓄水箱远距离回收利用废水余热的系统，其特征在于：所述空气蒸发器(4)处设置有加快空气流动的风扇(15)。
7.根据权利要求1所述的一种用于水池、蓄水箱远距离回收利用废水余热的系统，其特征在于：所述储水容器(10)与水泵(9)之间设置有过滤器(12)。
说明书
一种用于水池、蓄水箱远距离回收利用废水余热的系统
技术领域
本实用新型涉及热水器，具体涉及一种用于水池、蓄水箱远距离回收利用废水余热的系统。
背景技术
在北方，冬季时水池或蓄水箱存放的水温度较低，在使用前需要进行加热，由于水池、蓄水箱的储水量大，燃气加热和电加热的成本过大，因此，一般采用空气能进行加热，提高能效比，降低成本;水池、蓄水箱的水在加热后带有热量，若使用后直接排放，会造成资源的浪费。如何利用废水携带的热量因此，本专利的目的是将废水携带的热量转换为能有效利用的能源，节约资源，降低成本。
实用新型内容
本实用新型的目的在于提供一种用于水池、蓄水箱远距离回收利用废水余热的系统，通过增加第二介质循环回路进行热传输，第二介质循环回路中采用热稳定性较好的低温防冻介质作为换热介质，能进行较长距离的热能输送。
本实用新型解决其技术问题所采用的技术方案是：
一种用于水池、蓄水箱远距离回收利用废水余热的系统，包括第一介质循环回路、第二介质循环回路和水循环回路，其中，
所述的第一介质循环回路包括压缩机、用于加热自来水的冷凝器、膨胀阀、空气蒸发器和余热换热器，所述空气蒸发器与余热换热器并联设置在第一介质循环回路中，空气蒸发器和余热换热器前方设置有并联三通阀或设置有开关阀进行控制，空气蒸发器后设置有串联三通阀连接到余热换热器前方;
所述的第二介质循环回路包括废水余热吸收器、水泵，废水余热吸收器、水泵和第一介质循环回路的余热换热器组成闭合循环回路， 所述第二介质循环回路内设置有循环用的低温防冻介质;
所述的水循环回路包括储水容器、水泵和开关阀，管道通过储水容器、水泵、开关阀和第一介质循环回路的冷凝器组成闭合循环回路。
进一步，所述储水容器通过排水管道连接废水余热吸收器，排水管道上设置有开关阀。
进一步，所述排水管道上还设置有用于接收其他废水的排水口。
进一步，所述储水容器的进水水路经过冷凝器、开关阀连接储水容器。
进一步，还包括对自来水进行预热的预热装置，废水先流经预热装置对自来水进行预热，再流经废水余热吸收器,通过预热装置和废水余热吸收器两次从废水中吸热，充分利用废水中的热能。
进一步，所述空气蒸发器处设置有加快空气流动的风扇，加速换热效率。
进一步，所述储水容器与水泵之间设置有过滤器。
本实用新型的有益效果是：
这种用于水池、蓄水箱远距离回收利用废水余热的系统，其第一介质循环回路上设置有空气蒸发器和余热换热器，两者单独接入第一介质循环回路，还可选择并联设置或者串联设置，提供了多种工作模式，用户可根据实际需要选择合适的模式进行使用。本实用新型的回收利用废水余热的系统还设置有第二介质循环回路进行热传输，第二介质循环回路中采用低温防冻介质进行循环，降低输送过程中的热能损耗，能进行较长距离的热能输送。
