申请日2015.07.03
公开(公告)日2015.12.09
IPC分类号C02F9/14
摘要
本实用新型涉及一种基于水生态系统的水处理装置，包括依次连接的格栅、沉砂池、养有藻类的藻类反应器、养有食藻虫的食藻虫反应器和水体深度处理装置，其中，所述水体深度处理装置为养有水生植物、水生动物和微生物的生态水处理池，或，依次连接的虫水分离器和人工湿地系统。本实用新型所述基于水生态系统的水处理装置，按照生态系统食物链原理设置，将污染物转化为食藻虫、水生动植物等，可以将生活污水或其他废水直接处理成地表II-III类水，直接排放不会对自然水体造成污染，反而可以直接作为水资源利用，且无剩余污泥等二次污染产生，是一种低成本、高效、低碳环保、资源化的污水处理装置。
权利要求书
1.一种基于水生态系统的水处理装置，其特征在于，包括依次连接的格栅、 沉砂池、养有藻类的藻类反应器、养有食藻虫的食藻虫反应器和水体深度处理 装置，其中，所述水体深度处理装置为养有水生植物、水生动物和微生物的生 态水处理池，或，依次连接的虫水分离器和人工湿地系统。
2.根据权利要求1所述的基于水生态系统的水处理装置，其特征在于，所 述人工湿地系统包括层叠的填料层和挺水植物层，以及附着于所述填料层的微 生物。
3.根据权利要求1所述的基于水生态系统的水处理装置，其特征在于，所 述虫水分离器中包括重力分离装置、离心分离装置或过滤分离装置。
4.根据权利要求1-3任一项所述的基于水生态系统的水处理装置，其特征 在于，所述水处理装置还包括连接至所述水体深度处理装置的消毒装置。
说明书
基于水生态系统的水处理装置
技术领域
本实用新型涉及水处理装置，特别是涉及基于水生态系统的水处理装置。
背景技术
目前的水处理的装置主要是基于物理、化学、生物法的设备，具体包括： 过滤装置、混凝沉淀装置、活性污泥处理设备、膜等，以及各种设备的改进与 组合应用。其中，活性污泥处理设备和生物膜被广泛应用于污水处理的二级处 理中。
目前，各种废水处理的最高排放标准为城镇污水处理厂污染物排放标准一 级A标，但经城镇污水厂处理后的出水仍然是劣V类水质，排入自然水体后仍 会造成富营养化的污染问题。此外，应用最广泛的活性污泥处理设备和生物膜 不可避免的产生剩余污泥，剩余污泥面临高额的处理处置费用，且填埋处置还 需占地，造成土地资源的浪费。
实用新型内容
基于此，有必要提供一种基于水生态系统的水处理装置。

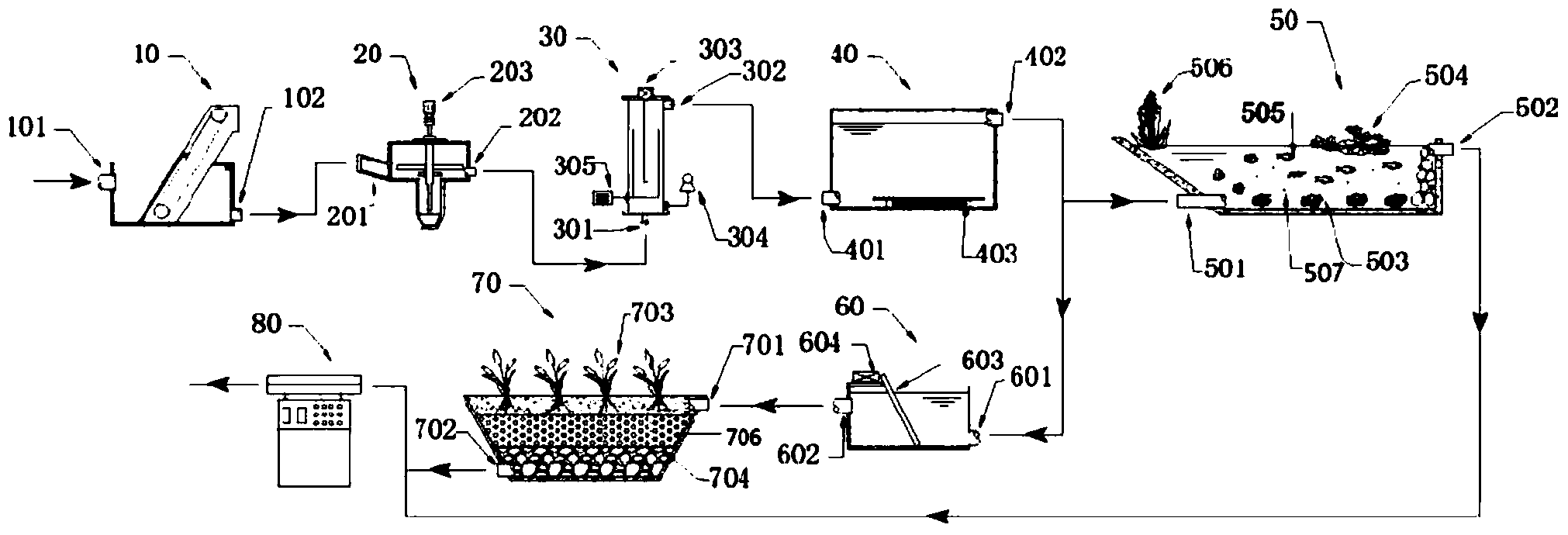

一种基于水生态系统的水处理装置，包括依次连接的格栅、沉砂池、养有 藻类的藻类反应器、养有食藻虫的食藻虫反应器和水体深度处理装置，其中， 所述水体深度处理装置为养有水生植物、水生动物和微生物的生态水处理池， 或，依次连接的虫水分离器和人工湿地系统。
在其中一个实施例中，所述人工湿地系统包括层叠的填料层和挺水植物层， 以及附着于所述填料层的微生物。
在其中一个实施例中，所述虫水分离器中包括重力分离装置、离心分离装 置或过滤分离装置。
在其中一个实施例中，所述水处理装置还包括连接至所述水体深度处理装 置的消毒装置。
本实用新型的原理及优点如下：
生活污水或其他废水中通常含有大量的有机物、氮、磷、无机盐等物质， 其是污染物的同时，也是可以被生物、微生物利用营养物质，本实用新型在此 基础上提供一种基于水生态系统的水处理装置，其原理如下：
(1)污水先经格栅和沉砂池进行预处理，以此去除废水中的杂物、垃圾、 颗粒物质、细颗粒物、砂石等等;
(2)而后出水导入至养有藻类的反应器中，在一定温度、PH值、光照、二 氧化碳、氧气条件下，藻类充分利用废水中的有机物、氮、磷等污染物作为生 长所需的营养物质，大量生长繁殖，由此将废水中污染物转化为藻类物质;
(3)藻类与废水混合液进一步进入养殖有食藻虫的反应器中，食藻虫以藻 类为主要食物，在一定温度和PH值条件下，食藻虫经过自身新陈代谢与繁殖， 快速去除水体中藻类，同时食藻虫大量生长繁殖，由此藻类物质转化为食藻虫;
(4)食藻虫与废水混合液可直接导入包含水生动物、水生植物以及微生物 的生态水处理池，食藻虫是水生动物的饵料，由此污染物最终转化为水生动物， 实现污染物质的资源化，废水中剩余的营养盐等污染物质在水生植物、微生物 的作用下被去除;或，通过虫水分离装置将混合液中的食藻虫分离后，水导入 至包括水生植物和微生物的人工湿地系统，同理去除废水中的剩余污染物，而 分离得到的食藻虫可用作喂养鱼虾等水生动物的饵料或其他用途，实现资源化 利用。同时，人工湿地系统和生态处理系统还具有一定景观作用。
污水经由上述步骤处理后，水质达到地表II-III类水，可排放入自然水体或 作为水资源利用。
与现有技术相比，本实用新型具有以下有益效果：
本实用新型所述基于水生态系统的水处理装置，按照生态系统食物链原理 设置，将污染物转化为食藻虫、水生动植物等，可以将生活污水或其他废水直 接处理成地表II-III类水，直接排放不会对自然水体造成污染，反而可以直接作 为水资源利用，且无剩余污泥等二次污染产生，是一种低成本、高效、低碳环 保、资源化的污水处理装置。
