申请日2015.01.08
公开(公告)日2015.07.08
IPC分类号E03C1/182; A47L13/58; E03C1/01
摘要

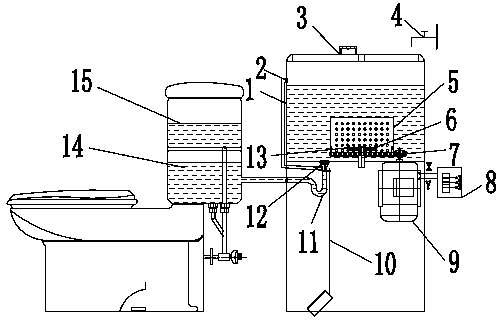

本实用新型公开了一种自动化拖布盆及污水回用装置。该装置的拖布盆可以自动化的清洗拖布，并将产生的污水通过管道排到马桶的冲洗水箱内。其结构为：它包括拖布盆水箱(1)、溢水口(2)、带孔的盖顶(3)、补水器(4)、可拆卸的旋转脱水桶(5)、机械转子(6)、齿轮(7)、变频控制系统(8)、电动机(9)、脚踩式分离器(10)、存水弯(11)、下水器(12)、固定架(13)、马桶的污水回用水箱(14)和马桶的清水水箱(15)等部件。采用此结构，可以极大程度的降低保洁人员的工作强度，又可以污水回用。
权利要求书
1.一种自动化拖布盆及 污水回用的装置，其特征是，它包括拖布盆水箱(1)，拖布盆设有自来水进水口(4)和污水出水口(12)，在拖布盆内还设有旋转脱水桶(5)，通过电动机(9)带动机械转子(6)旋转来实现，出水口设脚踩式分离下水器(10)，下设存水弯(11)，并与马桶的污水回用水箱(14)相连。
2.如权利要求1所述的一种自动化拖布盆及污水回用的装置，其特征是，电动机(9)的功率直接通过齿轮(7)传动，电动机耗费电能带动旋转脱水桶旋转。
3.如权利要求2所述的一种自动化拖布盆及污水回用的装置，其特征是，所述的电动机(9)是通过变频控制系统(8)来控制。
4.如权利要求1所述的一种自动化拖布盆及污水回用的装置，其特征是，马桶分为马桶的污水回用水箱(14)和马桶的清水水箱(15)。
说明书
一种自动化拖布盆及污水回用装置
技术领域
本实用新型属于卫生设备领域，涉及一种卫生间设备和节水装置。
背景技术
现代生活条件的不断改善得益于各种新型设备的创新发明。家庭、宾馆和公共场所每天都要进行大面积的保洁卫生工作，这就需要大量的人力、财力和物力，而保洁卫生工作的高成本、低效率造成了很多人力资源和水资源的浪费。本装置能很好地解决这一问题，既减轻了保洁人员的工作负荷，又重复利用了拖布盆的污水，起到了省时、省力和节水的作用。
发明内容
本实用新型就是要解决现有卫生间设备工作效率低下和污水无法回用的缺点，提供一种自动化拖布盆及污水回用装置，该装置通过自动化涮洗拖布，并通过管路与马桶水箱相连，既可减轻保洁人员的工作量，又可实现洗拖布污水的重复利用。
为了实现上述目的，本实用新型采用以下技术解决方案：
自动化拖布盆及污水回用装置，它包括拖布盆水箱，拖布盆设有自来水进水口和污水出水口，在拖布盆内还设有可拆卸的旋转脱水桶，通过机械转子旋转来实现转动，出水口设下水器，下设存水弯，并通过管道与马桶水箱相连。
自动化拖布盆及污水回用装置的变频控制系统，它包括：电源输入端(220V，50HZ)、变频器、控制器、电动机和旋转器。可实现电动机高、中、低三种转速运转，分别对应控制器的1、2、3挡位，装置简单，便于操作。
自动化拖布盆及污水回用装置的工作方式为：第一步，自来水通过补水器进入拖布盆水箱。不安装旋转脱水器时，将拖布固定在旋转平台的固定架上，控制器调到挡位1，电动机通过齿轮带动旋转平台做低速旋转运动，达到拖布自动清洗的效果。第二步，通过下水器排水至马桶污水水箱，装上旋转脱水桶，将控制器调到挡位2，电动机带动旋转脱水桶做中速运转，到达拖布半脱水的效果，可用来清洁地面，带走地面的灰土。第三步，将控制器调到挡位3，电动机带动旋转脱水桶做高速运转，直至拖布甩干，可用来将打湿的地面擦干，避免老人和儿童摔倒。
自动化拖布盆及污水回用装置采用的旋转脱水桶是可拆卸式的，在旋转平台的周边设有固定装置，通过按压旋转即可实现拆装。
自动化拖布盆及污水回用装置采用的旋转脱水桶是电动式旋转器，通过齿轮直接传动，电动机耗费电能带动旋转脱水桶持续运转，能量的利用率更高。
拖布盆上设置带孔盖顶，当拖布随着旋转脱水桶高速运转时，可以防止污水飞溅，既保护了清洁人员安全又保障了室内卫生。其中拖布手柄为上下分节连接式，当拖布高速运转时，手柄下部随之旋转，手柄上部保持不动。
自动化拖布盆及污水回用装置的下水器采用脚踩式，通过拉杆与下水器连接，当人脚踩下时，拉杆向下运动带动下水器向上运动，达到泄水的作用。
拖布盆水箱液面上端设有溢水口，当涮洗拖布的水位过高时可以通过溢水口排出;在下水器下面设有存水弯，内有水封，避免马桶中气体进入卫生间内。
自动化拖布盆及污水回用装置，其马桶水箱采用上、下两个，分别为下部的污水水箱和上部的清水水箱。经调查发现洗拖布污水不能很好的冲洗干净马桶，本装置很好的解决了这一问题，在用污水冲洗马桶后，如果没有冲洗干净，就打开马桶上部清水水箱的冲洗按钮，用少量的清水进行二次冲洗，达到干净如新的效果。
本实用新型的优点是：本装置采用电能作为其动力，采用变频控制系统来控制，安全可靠，操作简单。本装置设置了三种挡位，充分考虑了保洁工作的性质，极大地减轻了保洁人员的工作量，本装置通过管路与马桶冲水箱相连，可以实现重复利用拖布盆产生的污水。采用可拆卸的旋转脱水桶，可以同时实现拖布的揉洗和甩干。其工作方式具有复制性强，使用方便，环保等优点。
