申请日2014.12.11
公开(公告)日2015.06.03
IPC分类号C02F3/32
摘要
本实用新型涉及一种生态浮床，具体的说是一种多功能网箱式水处理生态浮床，属于水处理技术领域。其包括网箱框体、浮子框架、浮子和网箱高度调节装置，浮子框架和网箱框体之间设置网箱高度调节装置，网箱高度调节装置包括拉线和滑轮，网箱框体四周底部设置多个滑轮，浮子框架四周对应位置设置与滑轮数量相同的拉线，每个拉线向下绕过对应位置的一个滑轮后向上连接在浮子框架上。本实用新型具备生态浮床和水产网箱的双重功能，可起到景观修饰、水体净化、水产养殖多重作用，而且可控制装置在水体中的上下位置，从而有利于在低温环境下对水生植物保温过冬，有利于避免生态浮床在低温环境中枯枝烂叶对景观的不利影响。

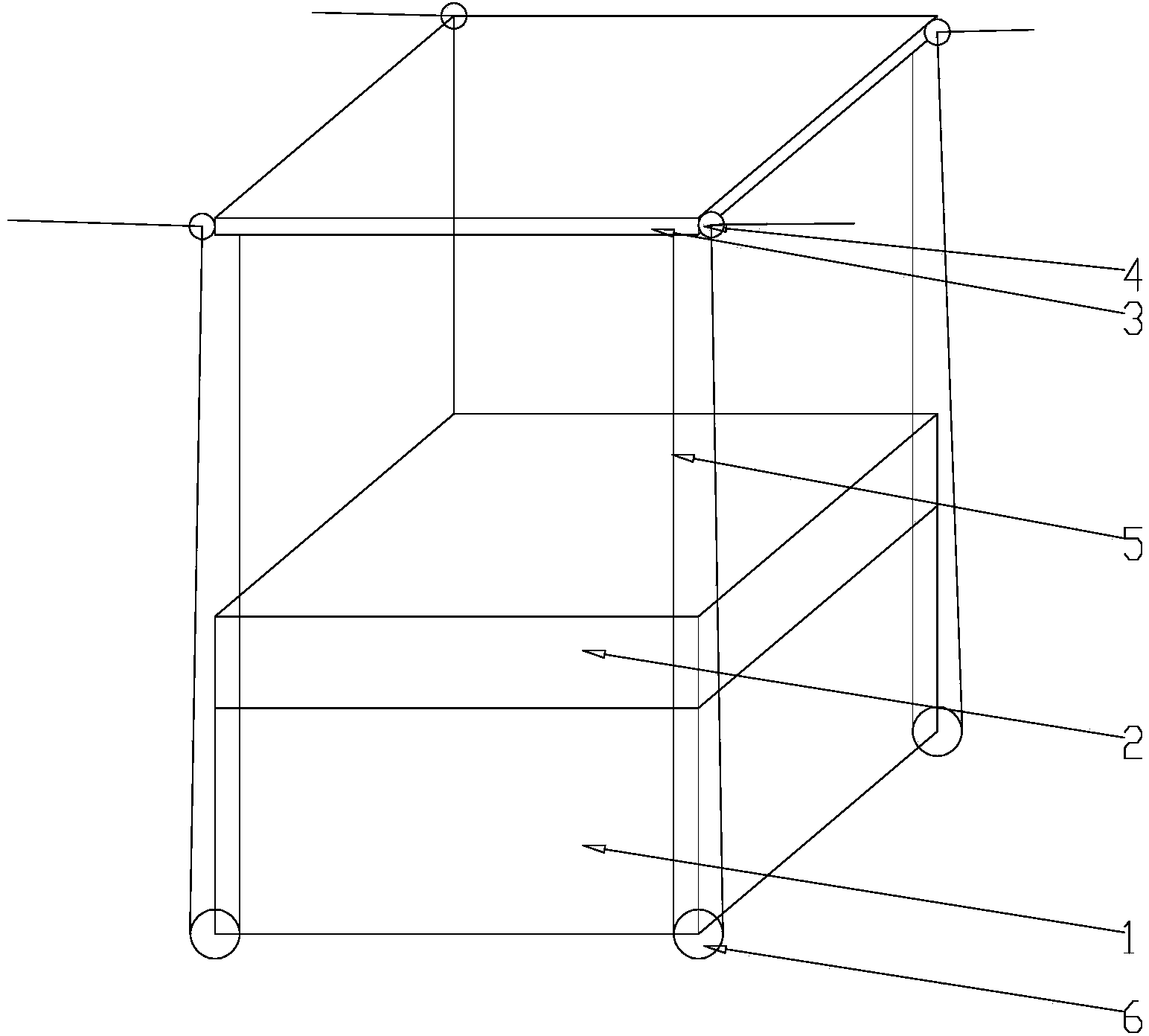

摘要附图
权利要求书
1.一种多功能网箱式水处理生态浮床，包括网箱框体(1)、浮子框架(3)、浮子(4)和网箱高度调节装置，浮子框架(3)上均匀设置若干个浮子(4)，其特征是：浮子框架(3)和网箱框体(1)之间设置网箱高度调节装置，所述网箱高度调节装置包括拉线(5)和滑轮(6)，网箱框体(1)四周底部设置多个滑轮(6)，浮子框架(3)四周对应位置设置与滑轮(6)数量相同的拉线(5)，每个拉线(5)向下绕过对应位置的一个滑轮(6)后向上连接在浮子框架(3)上;所述网箱框体(1)上部设有水生植物层(2)，网箱框体(1)内设有网衣作为水产养殖层。
2.如权利要求1所述的多功能网箱式水处理生态浮床，其特征是：所述网箱框体(1)采用宾格网材料制作。
3.如权利要求1所述的多功能网箱式水处理生态浮床，其特征是：所述水生植物层(2)内设有植物基，植物基为由无纺布包裹的海绵。
说明书
多功能网箱式水处理生态浮床
技术领域
本实用新型涉及一种生态浮床，具体的说是一种多功能网箱式水处理生态浮床，属于水处理技术领域。
背景技术
网箱是水产养殖业使用最广的一种养殖方式。按网箱设置方式可以分为固定式、上浮式和下沉式三种。其中下沉式网箱可以控制网箱在水体中的温度的作用，稳定鱼在水中体温。即水体表面水温适合时，网箱上升到水面;天气恶劣，将网箱下沉到适宜深度;当天气变得很冷时，可将网箱下沉到最恰当的深度，越冬保种;当天气十分炎热水面水温超高，不适合养鱼时，网箱下降，沉到最佳水温区养殖。对于鱼类生长极为有利。
生态浮床通常用于生态修复城市农村水体污染或建设城市湿地景区等等。利用浮床的浮力承托水生植物，使水生植物得到一个固定的区域生长，由此水生植物通过发达的根系吸收和降解水体中污染物质;同时根系也为水中微生物生长提供良好固着载体，起到“生物膜载体”的作用，最后通过收获植物体的形式将其转移出水体，从而达到净化水质的目的。
由于大部分水生植物耐寒性不强，低温条件下大部分水生植物易冻死，因此，每年需要更换大量水生植物，维护麻烦，增加了维护成本，且由于水生植物的枯枝烂叶漂浮在水面导致景观效果极差，生态浮床在冬季及北方的应用受到严重制约。
发明内容
本实用新型的目的在于克服上述不足之处，从而提供一种通过控制在水中上下位置来实现保温的多功能网箱式水处理生态浮床，使用范围广泛，处理效果好，具备生态浮床和水产网箱的双重功能。
按照本实用新型提供的技术方案，多功能网箱式水处理生态浮床包括网箱框体、浮子框架、浮子和网箱高度调节装置，浮子框架上均匀设置若干个浮子，其特征是：浮子框架和网箱框体之间设置网箱高度调节装置，所述网箱高度调节装置包括拉线和滑轮，网箱框体四周底部设置多个滑轮，浮子框架四周对应位置设置与滑轮数量相同的拉线，每个拉线向下绕过对应位置的一个滑轮后向上连接在浮子框架上;所述网箱框体上部设有水生植物层，网箱框体内设有网衣作为水产养殖层。
进一步的，网箱框体采用宾格网材料制作。
进一步的，水生植物层内设有植物基，植物基为由无纺布包裹的海绵。
本实用新型与已有技术相比具有以下优点：
本实用新型结构简单、紧凑、合理，使用方便，价格低廉;能够用于深水区的污染水体，使用范围广泛，处理效果好;具备生态浮床和水产网箱的双重功能，可起到景观修饰、水体净化、水产养殖多重作用;而且可控制装置在水体中的上下位置，从而有利于在低温环境下对水生植物保温过冬，有利于避免生态浮床在低温环境中枯枝烂叶对景观的不利影响。
