申请日2014.11.20
公开(公告)日2015.03.25
IPC分类号B01D36/04
摘要
本发明涉及复合肥生产的技术领域，具体涉及一种化肥厂废水处理装置;包括污水池，在污水池的顶部设置有污水入口，下部一侧设置排水口，在污水池内中部的污水入口两侧对称设置有排污通道，在排污通道上设置有复数个吸污孔，在排污通道间形成集污区，在集污区底部的污水池内设置有搅拌叶轮，搅拌叶轮的下方的污水池外连接有电机;采用本发明技术方案的化肥厂废水处理装置，降低工人的劳动强度、除污效率高。
权利要求书
1.一种化肥厂废水处理装置，包括污水池，在污水池的顶部设置有污水入口，下部一侧设置排水口，其特征在于：在污水池内中部的污水入口两侧对称设置有排污通道，在排污通道上设置有复数个吸污孔，在排污通道间形成集污区，在集污区底部的污水池内设置有搅拌叶轮，搅拌叶轮的下方的污水池外连接有电机。
2.根据权利要求1所述的化肥厂废水处理装置，其特征在于：所述排污通道一端连接有吸污泵。
3.根据权利要求2所述的化肥厂废水处理装置，其特征在于：所述搅拌叶轮上设置有防腐蚀层。
4.根据权利要求3所述的化肥厂废水处理装置，其特征在于：所述污水入口连接进水管，进水管上设置单向阀。
说明书
化肥厂废水处理装置
技术领域
本发明涉及复合肥生产的技术领域，具体涉及一种化肥厂废水处理装置。
背景技术
肥料生产线上在肥料造粒时要用到水，目前在肥料生产过程中针对脱水后其余的废水排放，化肥厂废水的水质的特点是COD和氨氮含量很高，即废水中含有相当丰富的有机成份，若是直接排放则容易造成排水管路的污染问题。
现有技术的废水或污水先经过生化处理后通过超滤系统对其进行过滤处理，最后通过RO系统处理，进一步降低COD、氨氮，以达到企业的预期目标。污水经多种方法处理后能达到不同工艺的分段回用(如电厂锅炉、循环冷却水的回用等等)。
然而现有的污水在过滤处理后，在污水池底会有大量的沉淀物，沉淀物需要定期清除，在存于污水池期间，池内沉积物沉淀板结，常会因此而导致无法将其抽出排放，每当此时，就需要用人工翻动池底沉积物，然后再行作业，这种做法，不仅劳动强度大，而且工作效率低。
发明内容
本发明要解决的技术问题是：提供一种降低工人的劳动强度、除污效率高的化肥厂废水处理装置。

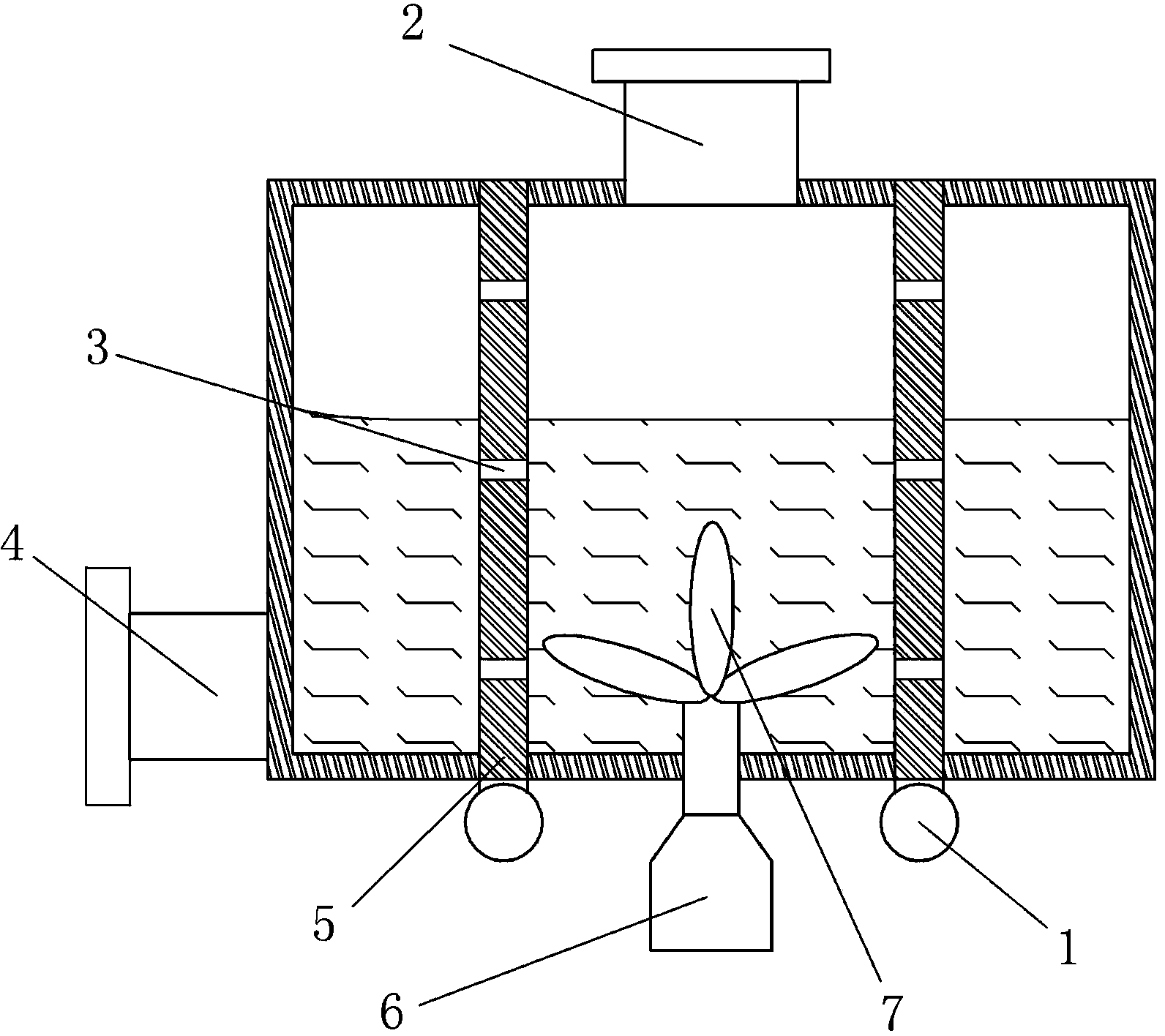

为了解决上述技术问题，本发明提供一种化肥厂废水处理装置，包括污水池，在污水池的顶部设置有污水入口，下部一侧设置排水口，在污水池内中部的污水入口两侧对称设置有排污通道，在排污通道上设置有复数个吸污孔，在排污通道间形成集污区，在集污区底部的污水池内设置有搅拌叶轮，搅拌叶轮的下方的污水池外连接有电机。
采用上述技术方案的化肥厂废水处理装置具有如下优点：由污水入口排入的污水，污水可经过吸污孔，吸污孔起到了初步过滤的作用，过滤后的水由排水口排出，在污水池内中部的污水入口两侧对称设置的排污通道，方便了沉积物的排出，同时沉积物可在排污通道之间的区域沉淀下来形成集污区，集污区内的沉积物等可通过电机带动搅拌叶轮，搅拌叶轮使得池内的沉积物快速通过设置的排污通道排出，避免了沉积物长时间积累在集污区底部，需要人工翻动池底沉积物的情形，同时吸污孔有助于沉积物的排出，方便了排污，降低了人们的劳动强度，使得除污效率得到提高。
作为优选方案，为了能更方便地除污，所述排污通道一端连接有吸污泵。
作为优选方案，为了防止搅拌叶轮被腐蚀，所述搅拌叶轮上设置有防腐蚀层。
作为优选方案，为了方便控制污水流量，同时防止污水倒流，所述污水入口连接进水管，进水管上设置单向阀。
