申请日2014.12.12
公开(公告)日2016.12.14
IPC分类号B01D36/04
摘要
本实用新型公开了一种水处理沉淀过滤装置。该装置由进水口、多级沉淀过滤池、以及清水排出口依次排列组合而成;其中，所述多级沉淀过滤池中相邻沉淀过滤池之间设有隔离墙，所述隔离墙中间安装有过滤网，所述过滤网上设有若干个过滤孔，所述进水口和清水排出口上分别设置有阀门。本实用新型，将井水或含杂质较多的水经多道隔离墙过滤沉淀泥沙，经处理后排出的水质清澈，可进一步用于净水设备或作为生活用水，防止了净水设备的污染，大大提高了净水设备的使用寿命和正常运行，而且减少了水资源的浪费和环境污染，本设备处理过程安全、无污染，不会造成任何危害。

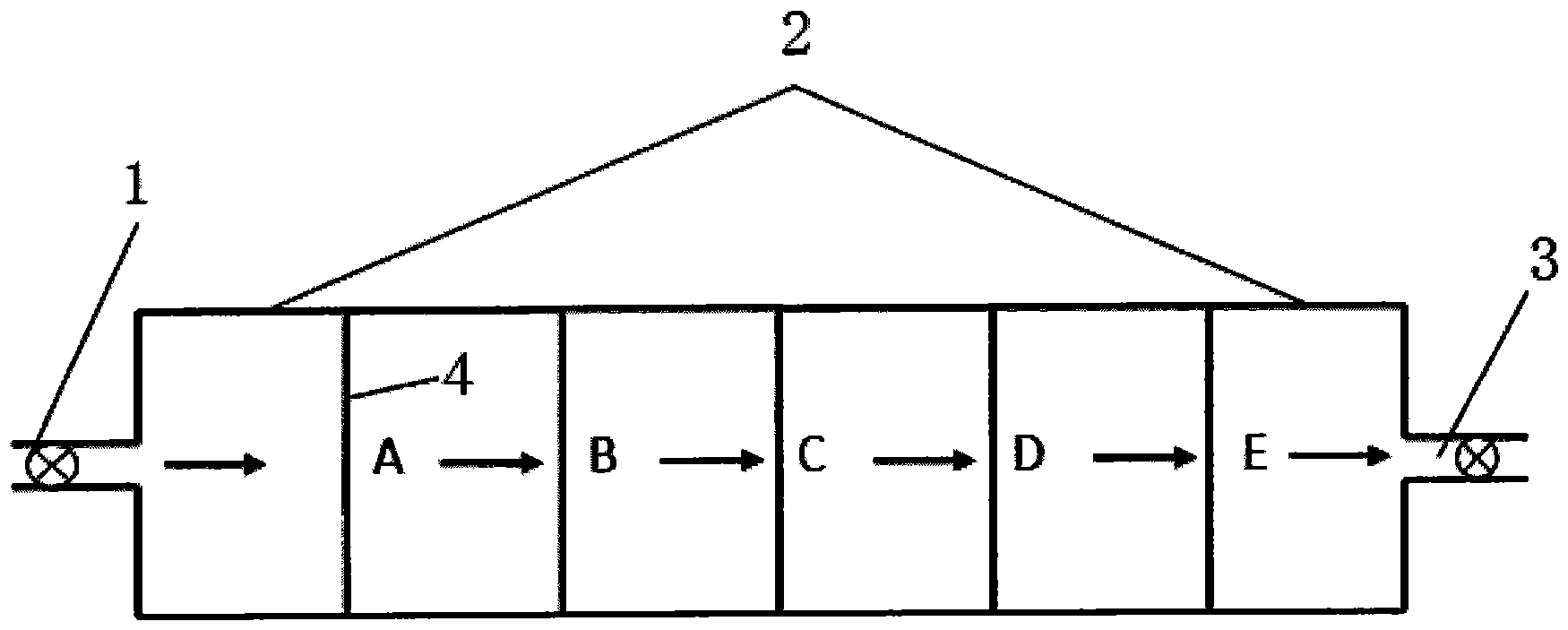

摘要附图
权利要求书
1.一种水处理沉淀过滤装置，其特征在于，该装置由进水口、多级沉淀过滤池、以及清水排出口依次排列组合而成;其中，所述多级沉淀过滤池中相邻沉淀过滤池之间设有隔离墙，所述隔离墙中间安装有过滤网，所述过滤网上设有若干个过滤孔，所述进水口和清水排出口上分别设置有阀门。
2.如权利要求1所述的水处理沉淀过滤装置，其特征在于，所述多级沉淀过滤池包括两个或两个以上的沉淀过滤池，所述沉淀过滤池的外壁采用玻璃制成，各沉淀过滤池之间的连接方式为粘接。
3.如权利要求1或2所述的水处理沉淀过滤装置，其特征在于，所述各沉淀过滤池之间过滤孔的孔径沿进水口到清水排出口的方向依次减小。
说明书
一种水处理沉淀过滤装置
技术领域
本实用新型涉及水杂质处理装置领域，尤其涉及一种水处理沉淀过滤装置。
背景技术
水处理中去除粗大杂质的过程一般属于水的预处理部分，是为了适用于特定的用途而对水进行的沉降、过滤、混凝、絮凝，以及缓蚀、阻垢等水质调理的过程。由于社会生产、生活与水密切相关，因此，水处理领域涉及的应用范围十分广泛，构成了一个庞大的产业应用。目前，在企业的生产过程中，为节省资源和成本，往往利用深水井水或者含杂质较多的河水作为生产设备用水。而深水井水质差，如果将这种含有较多颗粒的水直接用于产品生产或设备加工中，不仅会影响到生产质量，同时也会对生产设备本身造成损害，长期使用会降低设备的使用寿命，增加设备的故障率，很难保证设备的正常运行。因此需要对井水或者含杂质较多的水质进行简单的预处理以达到设备生产使用的目的。
实用新型内容
本实用新型提供了一种水处理沉淀过滤装置，防止对净水设备的污染，大大提高了净水设备的使用寿命和正常运行，而且减少了水资源的浪费和环境污染，本设备处理过程安全、无污染，不会造成任何危害。
本发明的目的是通过以下技术方案实现的：
一种水处理沉淀过滤装置，其特征在于，该装置由进水口、多级沉淀过滤池、以及清水排出口依次排列组合而成;其中，所述多级沉淀过滤池中相邻沉淀过滤池之间设有隔离墙，所述隔离墙中间安装有过滤网，所述过滤网上设有若干个过滤孔，所述进水口和清水排出口上分别设置有阀门。
所述多级沉淀过滤池包括两个或两个以上的沉淀过滤池，所述沉淀过滤池的外壁采用玻璃制成，各沉淀过滤池之间的连接方式为粘接。
所述各沉淀过滤池之间过滤孔的孔径沿进水口到清水排出口的方向依次减小。
与现有技术相比，本实用新型至少具有以下优点：
通过上述本实用新型的技术方案，设置有多道用于沉淀过滤的隔离墙，并安装有过滤网，多级沉淀过滤池由多个大小相同的沉淀过滤池组成，井水通过进水口进入第一级沉淀过滤池，并在自身重量以及压力的作用下，沿隔离墙依次缓慢流经各级沉淀过滤池，因距离和时间关系，水流逐渐平稳，水中泥沙被过滤和沉淀，且由于过滤孔的孔径随各级沉淀过滤池依次减小，经最后一级沉淀过滤池后，水从清水排出口中流出，经沉淀过滤处理后的水质清澈，清水进入净水设备，有效防止了净水设备的污染，大大提高了净水设备的使用寿命和正常运行。
