申请日2014.12.12
公开(公告)日2015.05.20
IPC分类号A23N12/02
摘要
本实用新型公开了一种废水快速循环使用的果蔬清洗机，包括打捞装置(21)、清洗槽外壁(5)、抽液管(6)、吸渣筒支座(9)、溢流槽(10)、刮刀(11)、吸渣筒(12)、清洗槽(13)、沉洗送料带(15)、溢流口(22)、进料口(23)、送水管(25)、支座(26)、气泡发生器(27)、机架(28)、抽水泵(29)、除渣箱(30)，该装置清洗效率高，废水出渣快速，能够快速的实现废水循环，结构稳固，蔬菜采用浸没式清洗清洗效果好。

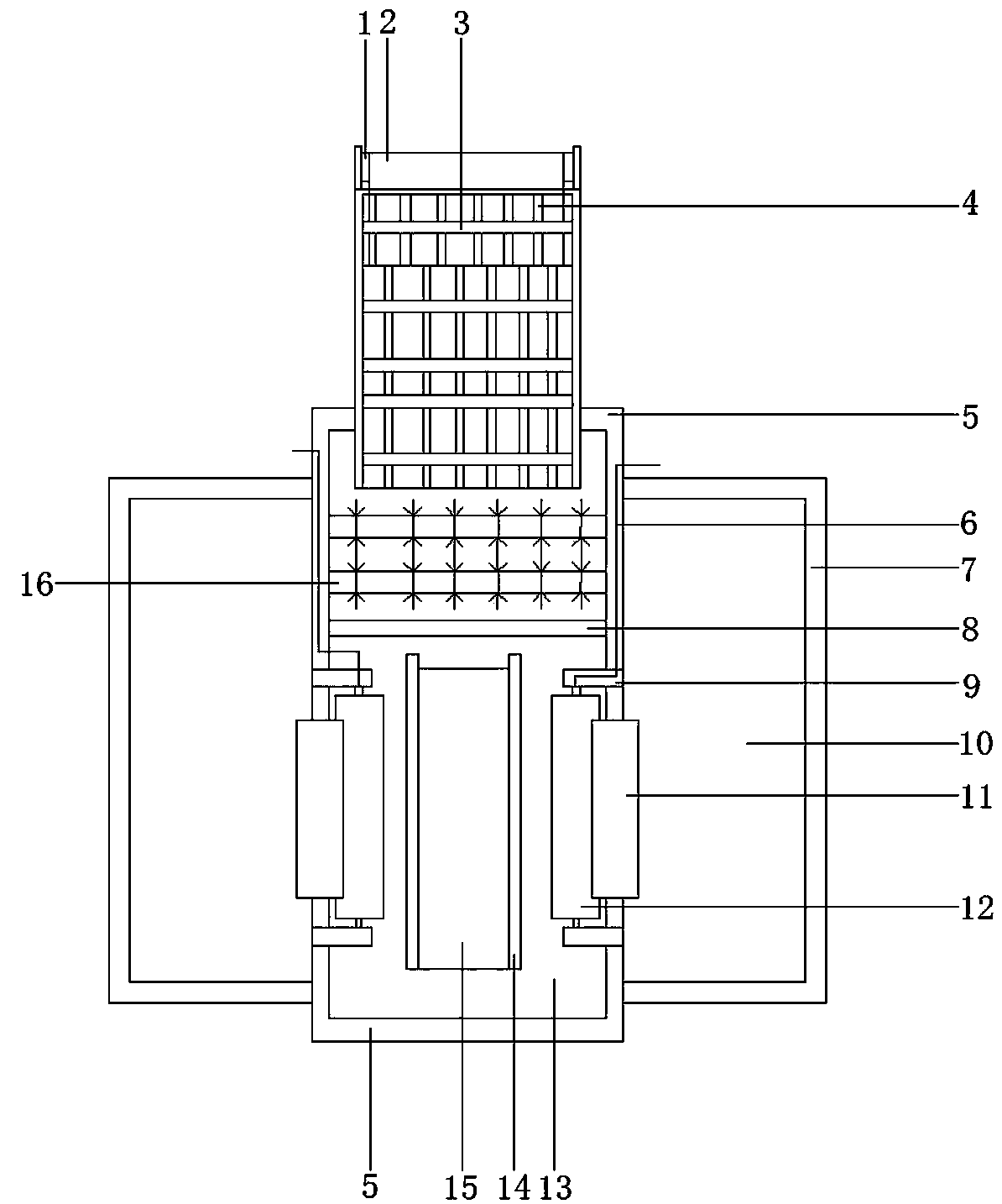

摘要附图
权利要求书
1.一种废水快速循环使用的果蔬清洗机，包括打捞装置(21)、清洗槽外壁(5)、抽液管(6)、吸渣筒支座(9)、溢流槽(10)、刮刀(11)、吸渣筒(12)、清洗槽(13)、沉洗送料带(15)、溢流口(22)、进料口(23)、送水管(25)、支座(26)、气泡发生器(27)、机架(28)、抽水泵(29)、除渣箱(30)，其特征在于：清洗槽(13)通过隔板分为上下两层，隔板设置有贯通隔板上下表面的通孔，隔板下表面的清洗槽(13)内设只有气泡发生器(27)，气泡发生器(27)位于清洗槽(13)的中部靠右端位置，气泡发生器(27)正上方的隔板上部设置有沉洗送料带(15)，清洗槽(13)左端隔板上部倾斜设置有打捞装置(21)，清洗槽(13)左端底部连通除渣箱(30)，除渣箱(30)通过设置有抽水泵(29)的送水管(25)连通清洗槽(13)右端的隔板上部区域，清洗槽(13)通过机架(28)安装，机架(28)底部设置有支座(26)，沉洗送料带(15)两侧的清洗槽外壁(5)上部分别设置有溢流口(22)，在设置溢流口(22)的两个清洗槽外壁(5)顶部分别通过吸渣筒支座(9)安装吸渣筒(12)，吸渣筒(12)正下方设置有安装于溢流口(22)下方的溢流槽(10)，吸渣筒(12)通过刮刀(11)连通溢流槽(10)，吸渣筒(12)设置有抽液管(6)一端，抽液管(6)另一端连接于抽水泵(29)进水口前端所设的送水管(25)。
2.根据权利要求1所述一种废水快速循环使用的果蔬清洗机，其特征在于：所述打捞装置(21)出料端下方设置有输送带(18)。
3.根据权利要求2所述一种废水快速循环使用的果蔬清洗机，其特征在于：所述打捞装置(21)由侧挡板(19)、打捞挡板(3)、打捞链(2)、集液斗(20)、从动辊、传动辊(1)组成，从动辊安装于清洗槽(13)内，传动辊(1)通过机架(28)安装于清洗槽(13)斜上方，从动辊和传动辊(1)之间套接有打捞链(2)，打捞链(2)外表面均匀设置有打捞挡板(3)，打捞装置(21)底部设置有集液斗(20)，集液斗(20)未端连通除渣箱(30)。
4.根据权利要求2或3所述一种废水快速循环使用的果蔬清洗机，其特征在于：所述沉洗送料带(15)分为上压料板(35)和下压料板(37)，在上压料板(35)和下压料板(37)两侧设置有清洗挡板(14)，上压料板(35)和下压料板(37)结构完全相同仅安装位置相反，所述上压料板(35)由承载轮(32)、传动链(33)、进料挡板(34)、压料轮(36)组成，2～4个承载轮(32)安装于同一水平高度上和安装于同一水平高度的2～4个压料轮(36)共同承载一个闭合的传动链(33)，传动链(33)外表面均匀竖直设置有进料挡板(34)。
5.根据权利要求4所述一种废水快速循环使用的果蔬清洗机，其特征在于：所述吸渣筒(12)由滤布(38)、内架(39)、安装轴(40)、抽真空管(41)组成，内架(39)为两端密封的金属网中空圆柱形支架，内架(39)两端中部设置有中空的安装轴(40)，安装轴(40)安装于吸渣筒支座(9)上，抽真空管(41)内设置有抽液管(6)，抽液管(6)连通吸渣筒(12)内部，内架(39)外表面包覆有滤布(38)，吸渣筒(12)半潜式设置于注满水的清洗槽(13)内。
6.根据权利要求1所述一种废水快速循环使用的果蔬清洗机，其特征在于：所述沉洗送料带(15)出料端设置有配料辊(8)，配料辊(8)出料处设置有除毛辊(16)，除毛辊(16)和配料辊(8)安装于清洗槽外壁(5)上。
7.根据权利要求1所述一种废水快速循环使用的果蔬清洗机，其特征在于：所述溢流槽(10)通过溢流槽支架(24)安装于清洗槽外壁(5)上。
8.根据权利要求1所述一种废水快速循环使用的果蔬清洗机，其特征在于：所述清洗槽(13)右端设置有进料口(23)。
说明书
一种废水快速循环使用的果蔬清洗机
技术领域
本实用新型涉及农业中处理大量收获的水果、蔬菜或花球茎的机械或装置类用于清洗或漂白的设备领域，尤指一种废水快速循环使用的果蔬清洗机。
背景技术
果蔬清洗机在使用的时候大多数都考虑到了废水循环使用的，但是现有技术的废水回收系统大多数都是简单的使用一个过滤箱进行过滤，这样的过滤虽然结构简单但水的流动动力都来自于抽水泵的抽吸拉力，容易照成滤网的堵塞，同时蔬菜的种植大多数都采用有机肥施肥，有机肥中会含有毛发等纤维状废料，这些废料很难清除，同时也极易堵塞滤网，并且有的果蔬因为农药施用的关系会在果蔬表面留下很多油脂类的药物残留，这些残留大多会悬浮在清洗水表面，仅依靠过滤箱跟难清除，影响后续的清洗操作。
发明内容
为解决上述问题，本实用新型提供了一种废水快速循环使用的果蔬清洗机，该装置清洗效率高，废水出渣快速，能够快速的实现废水循环，结构稳固，蔬菜采用浸没式清洗清洗效果好。
为达到上述目的，本实用新型采用以下技术实现，一种废水快速循环使用的果蔬清洗机，包括打捞装置、清洗槽外壁、抽液管、吸渣筒支座、溢流槽、刮刀、吸渣筒、清洗槽、沉洗送料带、溢流口、进料口、送水管、支座、气泡发生器、机架、抽水泵、除渣箱，其中清洗槽通过隔板分为上下两层，隔板设置有贯通隔板上下表面的通孔，隔板下表面的清洗槽内设只有气泡发生器，气泡发生器位于清洗槽的中部靠右端位置，气泡发生器正上方的隔板上部设置有沉洗送料带，清洗槽左端隔板上部倾斜设置有打捞装置，清洗槽左端底部连通除渣箱，除渣箱通过设置有抽水泵的送水管连通清洗槽右端的隔板上部区域，清洗槽通过机架安装，机架底部设置有支座，沉洗送料带两侧的清洗槽外壁上部分别设置有溢流口，在设置溢流口的两个清洗槽外壁顶部分别通过吸渣筒支座安装吸渣筒，吸渣筒正下方设置有安装于溢流口下方的溢流槽，吸渣筒通过刮刀连通溢流槽，吸渣筒设置有抽液管一端，抽液管另一端连接于抽水泵进水口前端所设的送水管。
作为本实用新型的进一步改进，所述打捞装置出料端下方设置有输送带。
作为本实用新型的进一步改进，所述打捞装置由侧挡板、打捞挡板、打捞链、集液斗、从动辊、传动辊组成，从动辊安装于清洗槽内，传动辊通过机架安装于清洗槽斜上方，从动辊和传动辊之间套接有打捞链，打捞链外表面均匀设置有打捞挡板，打捞装置底部设置有集液斗，集液斗未端连通除渣箱。
作为本实用新型的进一步改进，所述沉洗送料带分为上压料板和下压料板，在上压料板和下压料板两侧设置有清洗挡板，上压料板和下压料板结构完全相同仅安装位置相反，所述上压料板由承载轮、传动链、进料挡板、压料轮组成，2～4个承载轮安装于同一水平高度上和安装于同一水平高度的2～4个压料轮共同承载一个闭合的传动链，传动链外表面均匀竖直设置有进料挡板。
作为本实用新型的进一步改进，所述吸渣筒由滤布、内架、安装轴、抽真空管组成，内架为两端密封的金属网中空圆柱形支架，内架两端中部设置有中空的安装轴，安装轴安装于吸渣筒支座上，抽真空管内设置有抽液管，抽液管连通吸渣筒内部，内架外表面包覆有滤布，吸渣筒半潜式设置于注满水的清洗槽内。
作为本实用新型的进一步改进，所述沉洗送料带出料端设置有配料辊，配料辊出料处设置有除毛辊，除毛辊和配料辊安装于清洗槽外壁上。
作为本实用新型的进一步改进，所述溢流槽通过溢流槽支架安装于清洗槽外壁上。
作为本实用新型的进一步改进，所述清洗槽右端设置有进料口。
本实用新型与现有技术相比具有以下有益效果：
1、该装置清洗效率高，废水出渣快速，能够快速的实现废水循环，结构稳固，蔬菜采用浸没式清洗清洗效果好。
