申请日2014.11.24
公开(公告)日2015.08.05
IPC分类号B01D36/04
摘要
一种净化糠醛生产过程中产生废水的处理设备，包括：外壳，排气孔、进水口和出水口、漂浮物出渣口、沉积物出渣口和过滤网，该净化处理设备，其体积尺寸小，安装方便，操作方便，净化率高。
权利要求书
1.一种净化糠醛生产过程中产生废水的处理设备，包括：外壳，排气孔、进水口和出水口、漂浮物出渣口、沉积物出渣口，所述外壳的顶部设置有排气孔，所述外壳的底部从进水口向出水口方向逐渐降低，所述外壳内部包括有5-7个过滤网，过滤网顶部处于同一水平面，其中漂浮物出渣口位置高于所有过滤网的顶部，其中沉积物出渣口位置低于所有过滤网的底部，进水口与出水口位于外壳两侧，漂浮物出渣口、沉积物出渣口和出水口位于外壳同一侧，进水口上设置有进水口阀门，出水口上设置有出水口阀门，其特征在于：从进水口向出水口方向，过滤网的尺寸大小逐渐变大。
2.根据权利要求1所述的净化糠醛生产过程中产生废水的处理设备，其特征在于：过滤网从进水口向出水口方向，过滤网的孔径逐渐变小。
3.根据权利要求1所述的净化糠醛生产过程中产生废水的处理设备，其特征在于：漂浮物出渣口和沉积物出渣口上均设置有阀门。
4.根据权利要求3所述的净化糠醛生产过程中产生废水的处理设备，其特征在于：沉积物出渣口上设置有抽滤装置。
说明书
一种净化糠醛生产过程中产生废水的处理设备
技术领域
本申请涉及一种净化处理设备，具体而言，涉及一种净化糠醛生产过程中产生废水 的处理设备。
背景技术
在糠醛生产中会产生大量的废水，废水中含有大量固体杂质和漂浮物对环境会造成 恶劣影响，而目前企业对所产生的废水的处理设备仅限于沉淀方池，通过水流通过沉淀方池 使固体杂质和漂浮物分离，然而使用沉淀方池存在占地大，杂质去除不净等大量问题，因 此，对于废水的处理迫在眉睫。
发明内容
本实用新型的目的就是提供一种净化糠醛生产过程中产生废水的处理设备，以解决 废水处理不净的问题。

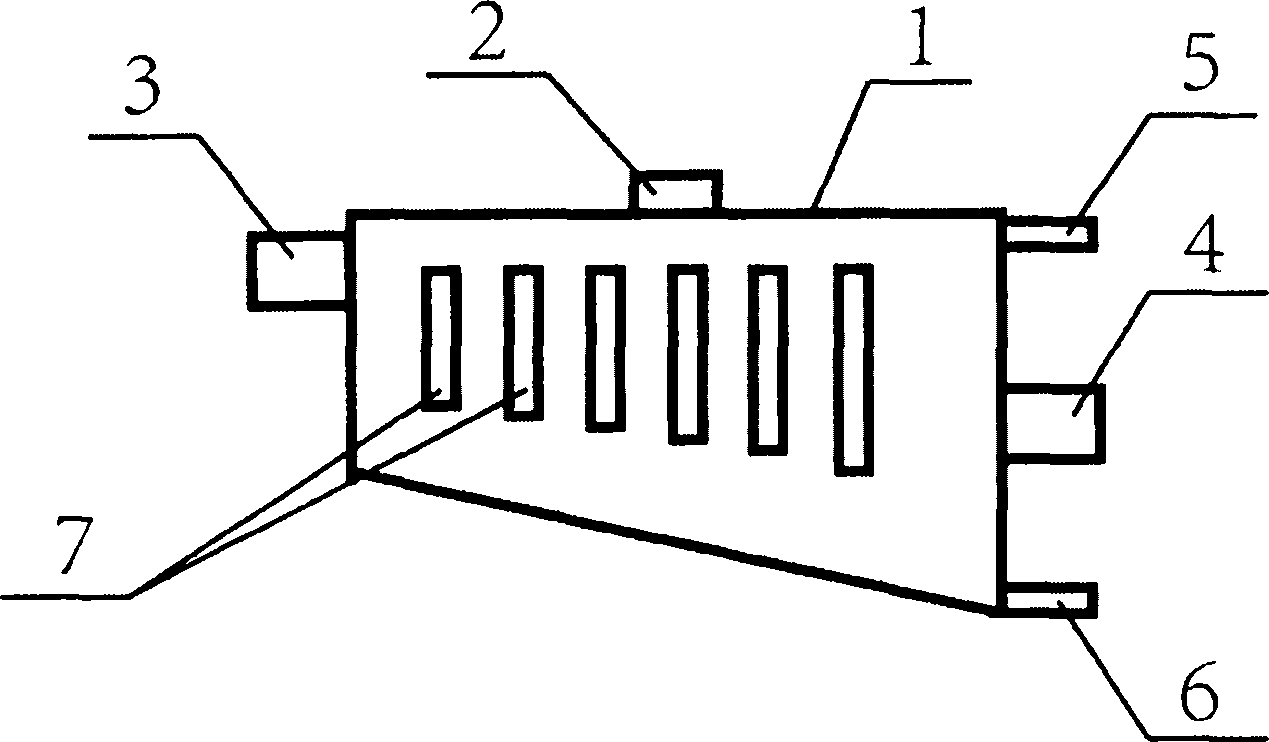

本实用新型是这样实现的：一种净化糠醛生产过程中产生废水的处理设备，包括： 外壳，排气孔、进水口和出水口、漂浮物出渣口、沉积物出渣口，所述外壳的顶部设置有排 气孔，所述外壳的底部从进水口向出水口方向逐渐降低，所述外壳内部包括有5-7个过滤 网，过滤网顶部处于同一水平面，其中漂浮物出渣口位置高于所有过滤网的顶部，其中沉积 物出渣口位置低于所有过滤网的底部，进水口与出水口位于外壳两侧，漂浮物出渣口、沉积 物出渣口和出水口位于外壳同一侧，进水口上设置有进水口阀门，出水口上设置有出水口阀 门，从进水口向出水口方向，过滤网的尺寸大小逐渐变大。
本实用新型还提供一种净化糠醛生产过程中产生废水的处理设备，包括：外壳，排 气孔、进水口和出水口、漂浮物出渣口、沉积物出渣口，所述外壳的顶部设置有排气孔，所 述外壳的底部从进水口向出水口方向逐渐降低，所述外壳内部包括有5-7个过滤网，过滤网 顶部处于同一水平向，其中漂浮物出渣口位置高于所有过滤网的顶部，其中沉积物出渣口位 置低于所有过滤网的底部，进水口与出水口位于外壳两侧，漂浮物出渣口、沉积物出渣口和 出水口位于外壳同一侧，进水口上设置有进水口阀门，出水口上设置有出水口阀门，从进水 口向出水口方向，过滤网的尺寸大小逐渐变大，另外，过滤网从进水口向出水口方向，过滤 网的孔径逐渐变小。
对于上述的净化处理设备，还可以进一步进行如下改进。比如漂浮物出渣口和沉积 物出渣口上均设置有阀门。另外排气孔位于外壳上表面的中间位置，对于外壳内部过滤网的 数目优选为6个，且均匀分布。
进一步地，对于过滤网可选用不锈钢网。而对于外壳可选用双层结构，即外层为镀 锌膜，内层为不锈钢的双层结构，从而大幅延长设备的使用寿命。
工作时，污水或废水从进水口进入，在水流前进方向上，水体中的沉淀物或悬浮物 会被过滤网遮挡住，从而实现过滤的效果，同时，在自身重力的作用下，沉淀物会沉淀至外 壳下部，从沉淀物排渣口排出，而悬浮物在浮力的作用下，漂浮至水的上表面，随着水流前 进的过程向前移动，从漂浮物排渣口排出。在经过多种过滤后，得到较为纯净的水体，实现 较高的净化效果。该净化处理设备，其体积尺寸小，安装方便，操作方便。
