申请日2014.10.13
公开(公告)日2015.03.04
IPC分类号C02F11/00
摘要
本实用新型公开一种污泥调质减量装置，包括微波发生器、超声波发生器、U形状弯管、药剂箱和控制柜，所述U形状弯管一端依次连通有直通管、进污管，所述U形状弯管另一端作为出污口，所述药剂箱通过管路连接到一药剂投放泵一端，此药剂投放泵另一端连接到所述进污管的投加口，一微波发生器、超声波发生器均安装于所述U形状弯管上，所述U形状弯管上安装有一pH计，所述微波发生器、超声波发生器均设置于U形状弯管的拐角处，所述药剂投放泵、微波发生器和超声波发生器均连接到控制柜。本实用新型使得污泥中碱溶胞过程加速，并能强化污泥中细菌的隐性生长，增大细菌生长周期，减少污泥的产量。
权利要求书

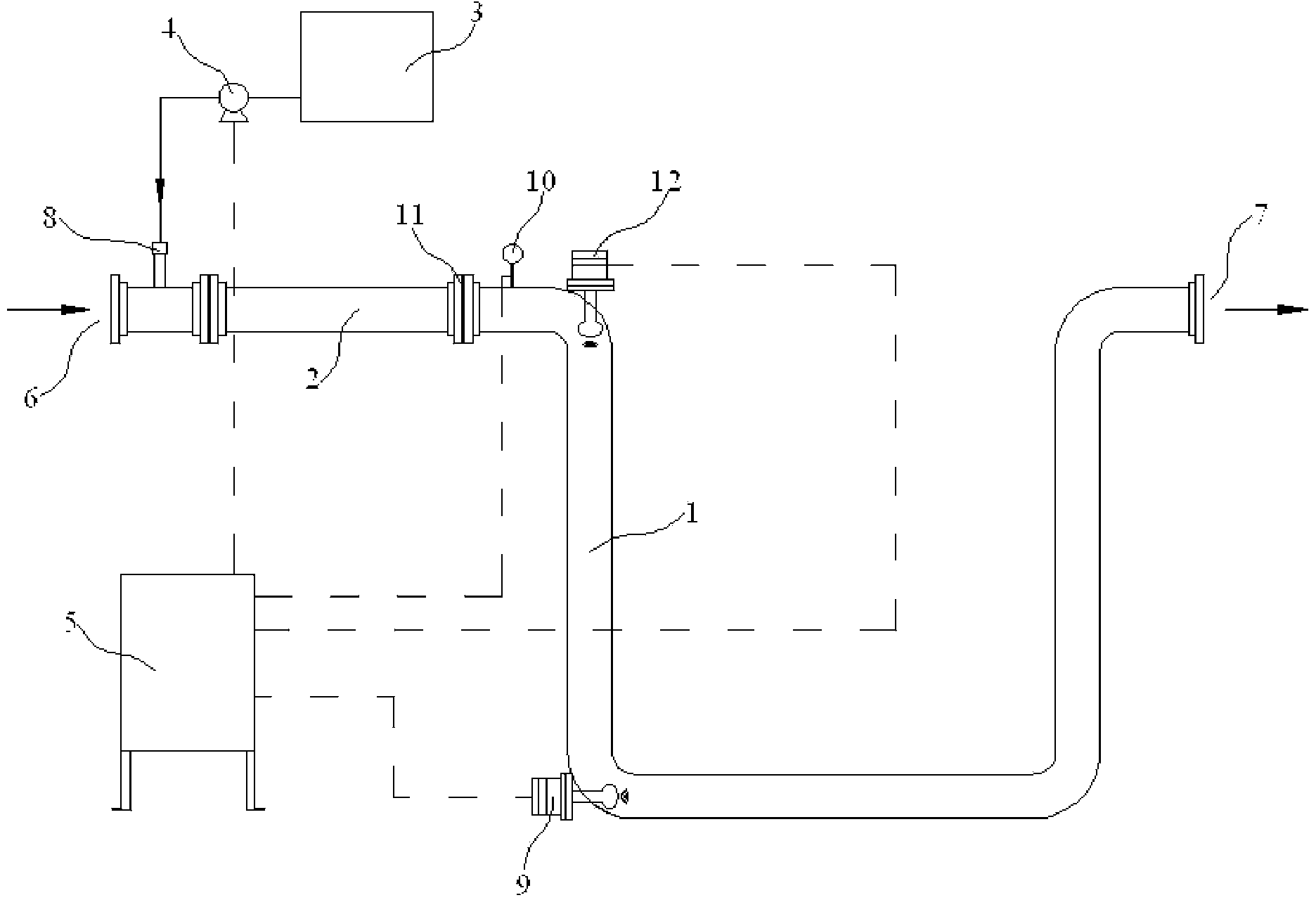

1. 一种污泥调质减量装置，其特征在于：包括微波发生器(9)、超声波发生器(12)、U形状弯管(1)、药剂箱(3)和控制柜(5)，所述U形状弯管(1)一端依次连通有直通管(2)、进污管(6)，所述U形状弯管(1)另一端作为出污口(7)，所述药剂箱(3)通过管路连接到一药剂投放泵(4)一端，此药剂投放泵(4)另一端连接到所述进污管(6)的投加口(8)，一微波发生器(9)、超声波发生器(12)均安装于所述U形状弯管(1)上，所述U形状弯管(1)上安装有一pH计(10)，所述微波发生器(9)、超声波发生器(12)均设置于U形状弯管(1)的拐角处，所述药剂投放泵(4)、微波发生器(9)和超声波发生器(12)均连接到控制柜(5)。
2. 根据权利要求1所述的污泥调质减量装置，其特征在于：所述微波发生器(9)和直通管(2)之间的U形状弯管(1)区域安装有一pH计(10)。
3. 根据权利要求1所述的污泥调质减量装置，其特征在于：所述直通管(2)和U形状弯管(1)之间通过第一法兰(11)连接。
4. 根据权利要求1所述的污泥调质减量装置，其特征在于：所述直通管(2)和U形状弯管(1)之间通过第二法兰(13)连接。
5. 根据权利要求1所述的污泥调质减量装置，其特征在于：所述pH计(10)连接到控制柜(5)。
6. 根据权利要求1所述的污泥调质减量装置，其特征在于：所述药剂投放泵(4)为计量泵。
说明书
污泥调质减量装置
技术领域
本实用新型涉及一种污水处理装置，具体涉及一种污泥调质减量装置。
背景技术
随着工业的发展，各种废弃物的排放量大大增加，工业废水，城市污水都给环境造成越来越大的压力。城市污水处理厂是解决水污染的重要手段，但处理场产生的污泥也已是城市环境的一大公害。污泥产量巨大，成分复杂，除含有大量水分、有机物外，还带有微生物、寄生虫卵以及可能含有重金属等有害物质，处理不当，会严重危害人们的健康。使污泥减量化、无害化、资源化是全世界环境保护方面的重要课题之一。污泥处理主要有卫生填埋、土地利用、干化焚烧等几种方法。卫生填埋、土地利用，由于重金属会对土壤和地下水产生污染，以及适宜填埋利用的土地越来越少，因此成本也随之增高。
因此，如何经济有效地处理、处置剩余污泥，并降低剩余污泥的产量，成为污水处理厂的严峻挑战。
发明内容
本实用新型目的是提供一种污泥调质减量装置，此污泥调质减量装置使得污泥中碱溶胞过程加速，并能强化污泥中细菌的隐性生长，增大细菌生长周期，减少污泥的产量。
为达到上述目的，本实用新型采用的技术方案是：一种污泥调质减量装置，包括微波发生器、超声波发生器、U形状弯管、药剂箱和控制柜，所述U形状弯管一端依次连通有直通管、进污管，所述U形状弯管另一端作为出污口，所述药剂箱通过管路连接到一药剂投放泵一端，此药剂投放泵另一端连接到所述进污管的投加口，一微波发生器、超声波发生器均安装于所述U形状弯管上，所述U形状弯管上安装有一pH计，所述微波发生器、超声波发生器均设置于U形状弯管的拐角处，所述药剂投放泵、微波发生器和超声波发生器均连接到控制柜。
上述技术方案中进一步改进方案如下：
1、上述方案中，所述微波发生器和直通管之间的U形状弯管区域安装有一pH计。
2、上述方案中，所述直通管和U形状弯管之间通过第一法兰连接。
3、上述方案中，所述直通管和U形状弯管之间通过第二法兰连接。
4、上述方案中，所述pH计连接到控制柜。
5、上述方案中，所述药剂投放泵为计量泵。
由于上述技术方案运用，本实用新型与现有技术相比具有下列优点和效果：
本实用新型污泥调质减量装置，其利用微波的穿透性与细胞破壁技术，通过对污泥进行辐照，并通过与碱联合作用，使得污泥中碱溶胞过程加速，并能强化污泥中细菌的隐性生长，增大细菌生长周期，减少污泥的产量;其次，其、可以应用在各种污水处理厂的生化剩余污泥的预处理上，设备工艺简单、结构紧凑，占地面积小，操作简单。
