申请日2015.07.03
公开(公告)日2015.11.11
IPC分类号G05B19/05
摘要
本实用新型公开了一种污水处理厂远程检测与控制管理装置，包括提升泵房，生化反应区，出水区和排泥区，提升泵房，生化反应区，出水区和排泥区与PLC指令控制器和DTU数据传输器的进口相连接，PLC指令控制器和DTU数据传输器的出口与GPRS传输器和GSM传输器的进口相连接，GPRS传输器和GSM传输器的出口与污水处理厂控制房和环保部门控制房相连接，本实用新型不仅能监测污水处理厂设备的运行参数，将运行参数反馈到污水厂控制中心，而且在设备不能正常运作时自动调节设备的启闭，同时实时地将设备故障通知环保部门负责人和污水处理厂负责人以及事故维修队等优点。
权利要求书

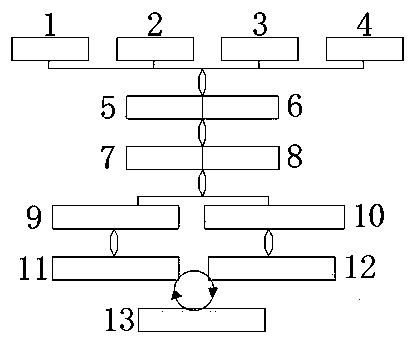

1.一种污水处理厂远程检测与控制管理装置，包括提升泵房(1)，生化反应区(2)，出水区(3)和排泥区(4)，其特征在于：提升泵房(1)，生化反应区(2)，出水区(3)和排泥区(4)与PLC指令控制器(5)和DTU数据传输器(6)的进口相连接，PLC指令控制器(5)和DTU数据传输器(6)的出口与GPRS传输器(7)和GSM传输器(8)的进口相连接，GPRS传输器(7)和GSM传输器(8)的出口与污水处理厂控制房(9)和环保部门控制房(10)相连接。
2.根据权利要求1所述的污水处理厂远程检测与控制管理装置，其特征在于：所述的GPRS传输器(7)包括“雷击浪涌保护器”、“DC24V线性电源”、“GPRS通信器和“GSM天线”。
说明书
一种污水处理厂远程检测与控制管理装置
技术领域
本实用新型专利涉及一种污水处理厂远程检测与控制管理装置，属于环保技术技术领域。
背景技术
目前，环境方面的监测与控制系统解决了有限监控的困难，并且能以“点对多点”方式对废水处理厂进行“全监与全控”从而实现对污水处理进行全过程监控为环保部门实现总量控制、排污权交易提供基础数据与技术支撑，但是该系统在强调监控能力却没有完善污水处理厂设备在故障情况下的自动控制能力。特别是在一些偏远的农村小型污水处理厂在值班人员缺少的情况下不能很好地及时解决污水处理厂的连续安全运行，这就导致农村能偏远地带污水处理厂处理指标常常不达标，污水处理厂形同虚设。
坐落偏远郊区和农村地区的污水处理厂在技术人员配置和专业维修队伍缺乏的现状条件下，仅凭厂区工作人员巡视和非规范化处理是很难满足当前污水处理厂高负荷运行、连续安全运行的现状需求的，所以现有的污水处理厂远程检测与控制管理系统还是不够完善。
实用新型内容
本实用新型的目的是：提供一种不仅能监测污水处理厂设备的运行参数，将运行参数反馈到污水厂控制中心，而且在设备不能正常运作时自动调节设备的启闭，同时实时地将设备故障通知环保部门负责人和污水处理厂负责人以及事故维修队的一种污水处理厂远程检测与控制管理装置，以克服现有技术的不足。
本实用新型是这样实现的：一种污水处理厂远程检测与控制管理装置，包括提升泵房，生化反应区，出水区和排泥区，提升泵房，生化反应区，出水区和排泥区与PLC指令控制器和DTU数据传输器的进口相连接，PLC指令控制器和DTU数据传输器的出口与GPRS传输器和GSM传输器的进口相连接，GPRS传输器和GSM传输器的出口与污水处理厂控制房和环保部门控制房相连接。
所述的GPRS传输器包括“雷击浪涌保护器”、“DC24V线性电源”、“GPRS通信器和“GSM天线”。
由于采用了上述技术方案，与现有技术相比，本实用新型将厌氧生化池和三级环流式人工湿地池结合起来处理农村生活污水，加强了污水的净化效能，同时提高了污水处理的稳定性，具有占地面积小，投资成本低等优点。
