申请日2015.02.04
公开(公告)日2015.08.05
IPC分类号C05F7/00; C02F9/10
摘要
本实用新型公开了一种焦化废水零排放处理系统,包括通过管道依次连接的前置预处理器、蒸馏浓缩器和高温高压降解器,所述蒸馏浓缩器通过管道与循环水池相连;所述前置预处理器内部安装有搅拌分离器和喷吹分离器;所述蒸馏浓缩器包括一体安装的蒸馏塔和加热器;所述蒸馏塔上开设有蒸馏入口、蒸馏水出口和浓缩液出口;所述蒸馏水出口通过管道与所述循环水池相连。本实用新型的一种焦化废水零排放处理系统,前置处理器通过物理方式除去废水中的重油、轻油;蒸馏浓缩器通过生产工艺中的低品位热源,分离废水获得中水及更高浓度的废水;高温高压降解器对浓缩废液进行降解制成肥料,使焦化废水回收利用,达到废水零排放。
权利要求书
1.一种焦化废水零排放处理系统,其特征在于:包括通过管道依次连接的前置预处理器(1)、蒸馏浓缩器(2)和高温高压降解器(3),所述蒸馏浓缩器(2)通过管道与循环水池(4)相连;所述前置预处理器(1)内部安装有搅拌分离器和喷吹分离器;所述前置预处理器(1)上还开设有废水入口和废水出口;所述蒸馏浓缩器(2)包括一体安装的蒸馏塔和加热器;所述蒸馏塔上开设有蒸馏入口、蒸馏水出口和浓缩液出口;所述高温高压降解器上开设有浓缩液入口和肥料出口;所述废水出口与所述蒸馏入口通过管道相连,所述蒸馏水出口通过管道与所述循环水池(4)相连,所述浓缩液出口通过管道与所述浓缩液入口相连。
2.根据权利要求1所述的一种焦化废水零排放处理系统,其特征在于:所述前置预处理器(1)上还开设有重油出口和轻油出口,所述重油出口和轻油出口通过管道分别与分离重油罐(5)、分离轻油罐(6)相连。
3.根据权利要求1所述的一种焦化废水零排放处理系统,其特征在于:所述加热器为利用低品位热能加热的加热器。
4.根据权利要求1所述的一种焦化废水零排放处理系统,其特征在于:所述加热器通过管道与所述循环水池(4)相连。
5.根据权利要求1所述的一种焦化废水零排放处理系统,其特征在于:所述肥料出口通过管道与肥料罐(7)相连。
说明书
一种焦化废水零排放处理系统
技术领域:
本实用新型涉及一种焦化废水零排放处理系统。
背景技术:
焦化废水主要由炼焦产生的废水及后续化产废水两部分组成,炼焦废水主要包括配煤里的水及炼焦过程中的化合水,炼焦时上述水通过荒煤气带出焦炉,通过氨水喷淋降温,在荒煤气冷却过程中冷凝出来,其成份非常复杂,含有大量有机物、焦油、溶解氨、有机盐等物质,目前多通过蒸氨塔回收部分氨后,称其剩余氨水,通过配新水稀释送常规生化处理工艺,更多一部分是用来熄焦,红焦出炉后送至熄焦塔,通过预处理后的废水直接喷淋,使焦碳快速降温至低温,废水吸热蒸发进入大气,形成大气污染;化产废水是指后续焦油加工、苯酚处理、焦炉煤气利用等工艺中产生的废水,其特点也是成份复杂、高有机物含量、有机盐等,也多采用了上述处理工艺;不仅使大量的有害物质扩散到大气,同时在熄焦时消耗大量的水,变为水蒸汽进入大气,也是形成雾霾天气的一个因素。
发明内容:
本实用新型的目的是为了解决现有技术中的问题,提供一种利用低品位热源做驱动,通过蒸馏浓缩处理工艺和高温高压降解工艺,达到焦化废水零排放处理的系统。
为了达到上述目的,本实用新型的技术方案是:

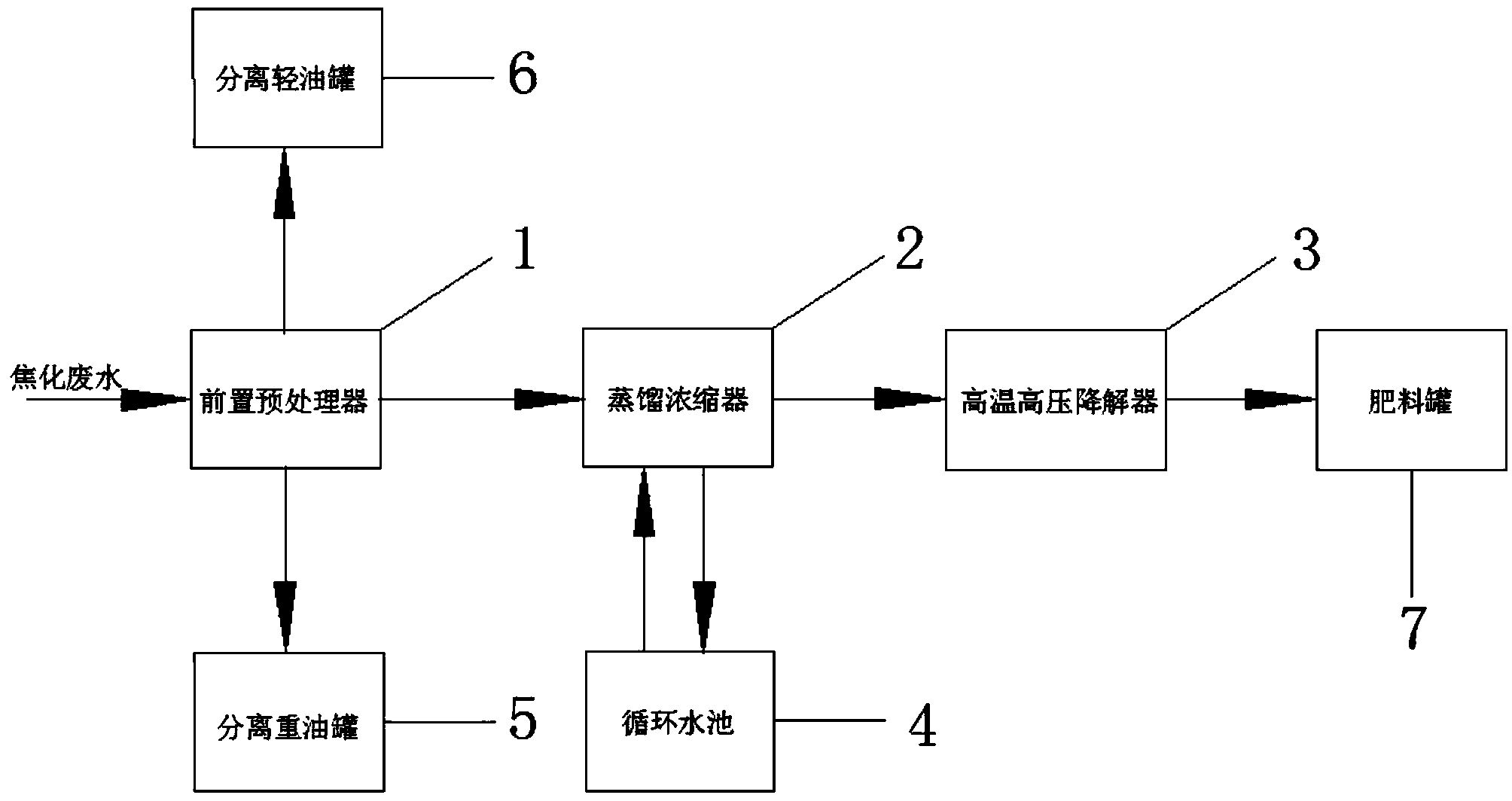

一种焦化废水零排放处理系统,包括通过管道依次连接的前置预处理器、蒸馏浓缩器和高温高压降解器,所述蒸馏浓缩器通过管道与循环水池相连;所述前置预处理器内部安装有搅拌分离器和喷吹分离器;所述前置预处理器上还开设有废水入口和废水出口;所述蒸馏浓缩器包括一体安装的蒸馏塔和加热器;所述蒸馏塔上开设有蒸馏入口、蒸馏水出口和浓缩液出口;所述高温高压降解器上开设有浓缩液入口和肥料出口;所述废水出口与所述蒸馏入口通过管道相连,所述蒸馏水出口通过管道与所述循环水池相连,所述浓缩液出口通过管道与所述浓缩液入口相连。
所述前置预处理器上还开设有重油出口和轻油出口,所述重油出口和轻油出口通过管道分别与分离重油罐、分离轻油罐相连。
所述加热器为利用低品位热能加热的加热器。
所述加热器通过管道与所述循环水池相连。
所述肥料出口通过管道与肥料罐相连。
本实用新型的有益效果是:本实用新型的一种焦化废水零排放处理系统,前置处理器通过物理方式除去废水中的重油、轻油;蒸馏浓缩器通过生产工艺中的低品位热源,分离废水获得中水及更高浓度的废水;高温高压降解器对浓缩废液进行降解制成肥料,使焦化废水回收利用,达到废水零排放。
