申请日2015.01.15
公开(公告)日2015.07.29
IPC分类号C02F9/04; C02F103/16; C02F11/12
摘要
本实用新型提出了一种新型酸洗磷化废水处理装置，包括溶配药模块、废水处理模块、污泥脱水模块、电气控制模块和承重支架，所述污泥脱水模块通过紧固件安装在承重支架内，所述废水处理模块通过紧固件安装在承重支架上面，所述溶配药模块和电气控制模块通过紧固件安装在废水处理模块上面;所述废水处理模块包括中和区、截滤区、沉淀区、第一反应区和第二反应区，所述第一反应区通过管道连接第二反应区。本实用新型实现模块化处理，结构紧凑、布置合理，可根据要求与现场协调布置，日常维护更为直观便捷。
权利要求书

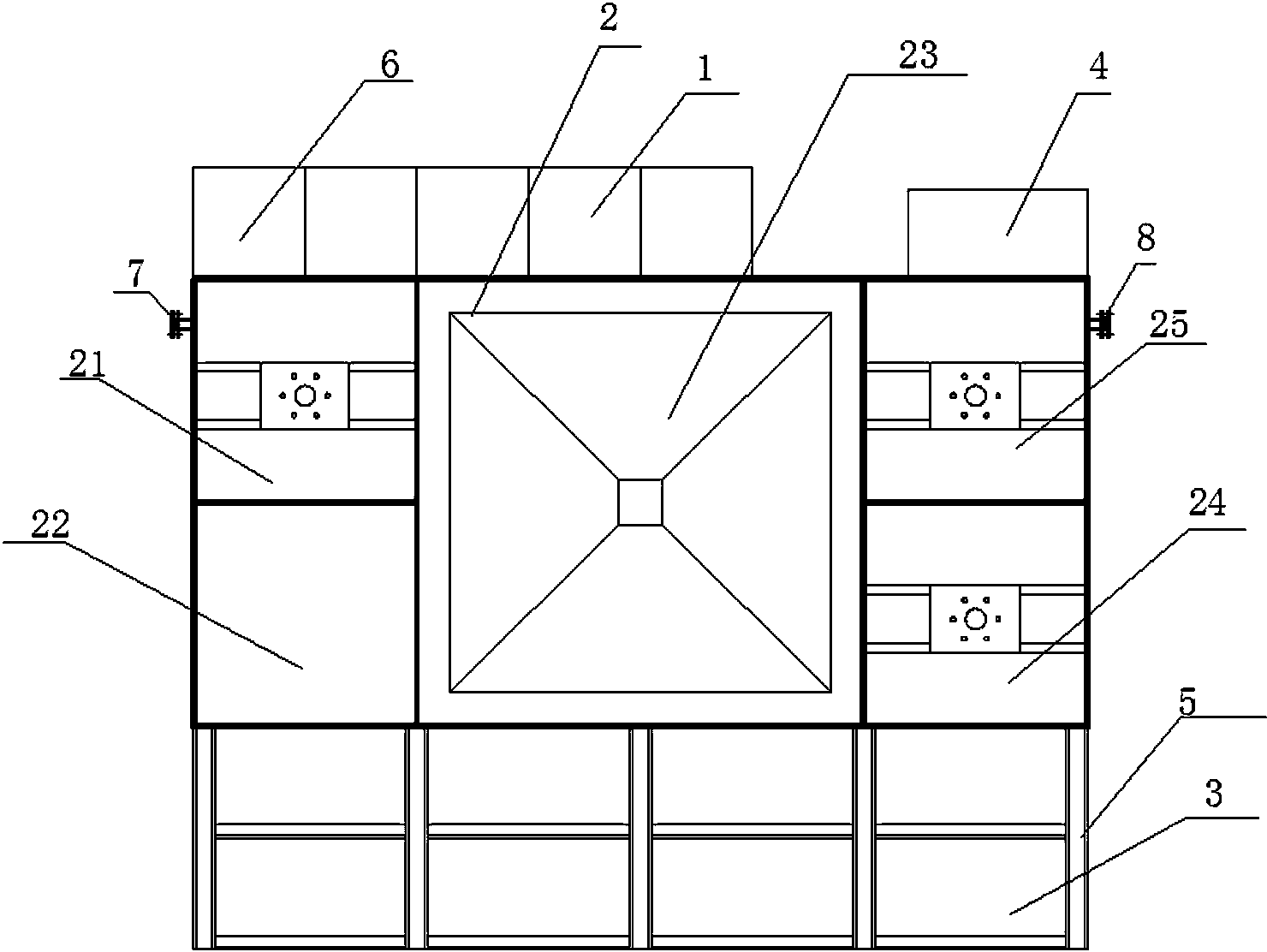

1.一种新型酸洗磷化废水处理装置，包括溶配药模块、废水处理模块、污泥脱水模块、电气控制模块和承重支架，其特征在于：所述污泥脱水模块通过紧固件安装在承重支架内，所述废水处理模块通过紧固件安装在承重支架上面，所述溶配药模块和电气控制模块通过紧固件安装在废水处理模块上面;所述废水处理模块包括中和区、截滤区、沉淀区、第一反应区和第二反应区，所述第一反应区通过管道连接第二反应区，所述中和区通过管道连接截滤区，截滤区通过管道连接沉淀区，所述沉淀区通过管道连接第二反应区，所述沉淀区与截滤区和第二反应区连接的管道上设有水泵;所述溶配药模块包括若干个储药箱，所述储药箱通过管道分别与中和区、沉淀区、第一反应区和第二反应区相连通;所述污泥脱水模块包括污泥池、气动隔膜泵、空压机和压滤机，所述中和区上设有出水口，所述第一反应区上设有进水口，所述截滤区内设有滤芯，所述沉淀区通过污泥管道与污泥池、气动隔膜泵、空压机和压滤机相连通，所述电气控制模块分别与水泵、气动隔膜泵、空压机和压滤机相连接。
2.如权利要求1所述的一种新型酸洗磷化废水处理装置，其特征在于：所述中和区和第一反应区内分别设有pH计。
3.如权利要求1所述的一种新型酸洗磷化废水处理装置，其特征在于：所述溶配药模块包括5个储药箱，每个储药箱内均设有一个液位联锁装置和一个搅拌器，每个储药箱的出药口均设有一个计量泵。
4.如权利要求1所述的一种新型酸洗磷化废水处理装置，其特征在于：所述污泥脱水模块还包括有时间断电器和压力反馈装置，时间断电器和压力反馈装置分别与电气控制模块连接。
说明书
新型酸洗磷化废水处理装置
技术领域
本实用新型涉及废水处理设备，特别涉及新型酸洗磷化废水处理装置。
背景技术
金属表面处理加工产生的废水主要来源于前处理工序，前处理工序主要包括酸洗，磷化等几道工序。酸洗是用10%～20%的硫酸或盐酸与金属表面上的铁锈，使氧化皮及腐蚀产物起化学反应使其溶解而除去;磷化是用酸式磷酸盐处理金属件，使其表面上形成磷酸盐覆盖层(磷化膜)，以改善油漆和金属间的结合力，提高涂层的防腐蚀能力。酸洗磷化废水中以悬浮固体物、CODcr、pH、总磷为主要污染物，如果直接排放，则将造成环境污染。
目前该类废水处理工艺成熟可靠，但是工程安装和日常运行维护方面却隐含着很多问题，导致了在工程交付使用单位后的运行效果往往很不理想。结合实际调研情况，主要问题存在如下：
1、水量比较小且污染物种类多的行业特点导致处理工艺反应单元多，控制难度大，无法实现精细化管理;
2、异地现场安装质量难以有效把控，无法保障系统所有配置附和设计目标;
3、设备布置随意性很大，不美观且浪费土地资源;
4、项目实施周期不确定因素多，难以保证预期的施工进度;
5、大部分设备是一次性使用，很难根据使用单位的规划再次利用;
6、运行控制不稳定，效果难以保障。
实用新型内容
本实用新型目的是针对现有技术所存在的上述技术问题，提供一种能够满足不同处理水量以及场所，采用多模块拼接的一体化的新型酸洗磷化废水处理装置。
为实现上述目的，本实用新型提出了一种新型酸洗磷化废水处理装置，包括溶配药模块、废水处理模块、污泥脱水模块、电气控制模块和承重支架，所述污泥脱水模块通过紧固件安装在承重支架内，所述废水处理模块通过紧固件安装在承重支架上面，所述溶配药模块和电气控制模块通过紧固件安装在废水处理模块上面;所述废水处理模块包括中和区、截滤区、沉淀区、第一反应区和第二反应区，所述第一反应区通过管道连接第二反应区，所述中和区通过管道连接截滤区，截滤区通过管道连接沉淀区，所述沉淀区通过管道连接第二反应区，所述沉淀区与截滤区和第二反应区连接的管道上设有水泵;所述溶配药模块包括若干个储药箱，所述储药箱通过管道分别与中和区、沉淀区、第一反应区和第二反应区相连通;所述污泥脱水模块包括污泥池、气动隔膜泵、空压机和压滤机，所述中和区上设有出水口，所述第一反应区上设有进水口，所述截滤区内设有滤芯，所述沉淀区通过污泥管道与污泥池、气动隔膜泵、空压机和压滤机相连通，所述电气控制模块分别与水泵、气动隔膜泵、空压机和压滤机相连接。
作为优选，所述中和区和第一反应区内分别设有pH计。
作为优选，所述溶配药模块包括5个储药箱，每个储药箱内均设有一个液位联锁装置和一个搅拌器，每个储药箱的出药口均设有一个计量泵。
作为优选，所述污泥脱水模块还包括有时间断电器和压力反馈装置，时间断电器和压力反馈装置分别与电气控制模块连接。
本实用新型实现模块化处理，有效的控制了施工质量和系统稳定性，降低了施工安全风险，结构紧凑、布置合理，可根据要求与现场协调布置，日常维护更为直观便捷;设备自动化程度高，废水处理的稳定性强，污水处理效率高，简化了处理程序。
