申请日2014.12.24
公开(公告)日2015.06.24
IPC分类号F04D29/70; F04D29/40
摘要
本实用新型涉及一种污水处理用防堵塞水泵接头。它包括一通过锁紧装置活动卡装在水泵进水口端的接头本体，在接头本体顶部设有一套环，在接头本体内侧表面沿圆周均匀竖直设有若干根竖杆，每根竖杆的顶端均与套环内侧固连，每根竖杆的底端均与一水平设置在接头本体底部的过滤装置相连，在过滤装置下方的接头本体内壁上沿其圆周水平设有一环形凸缘，过滤装置活动卡装在接头本体内壁的环形凸缘上。它结构简单，装卸方便，有效过滤了污水中含有碳酸钙、碳酸镁等难溶性盐类，防止其沉积于叶轮及泵体内壁，保证水泵的正常工作，延长了水泵使用寿命，解决了现有技术中存在的问题。

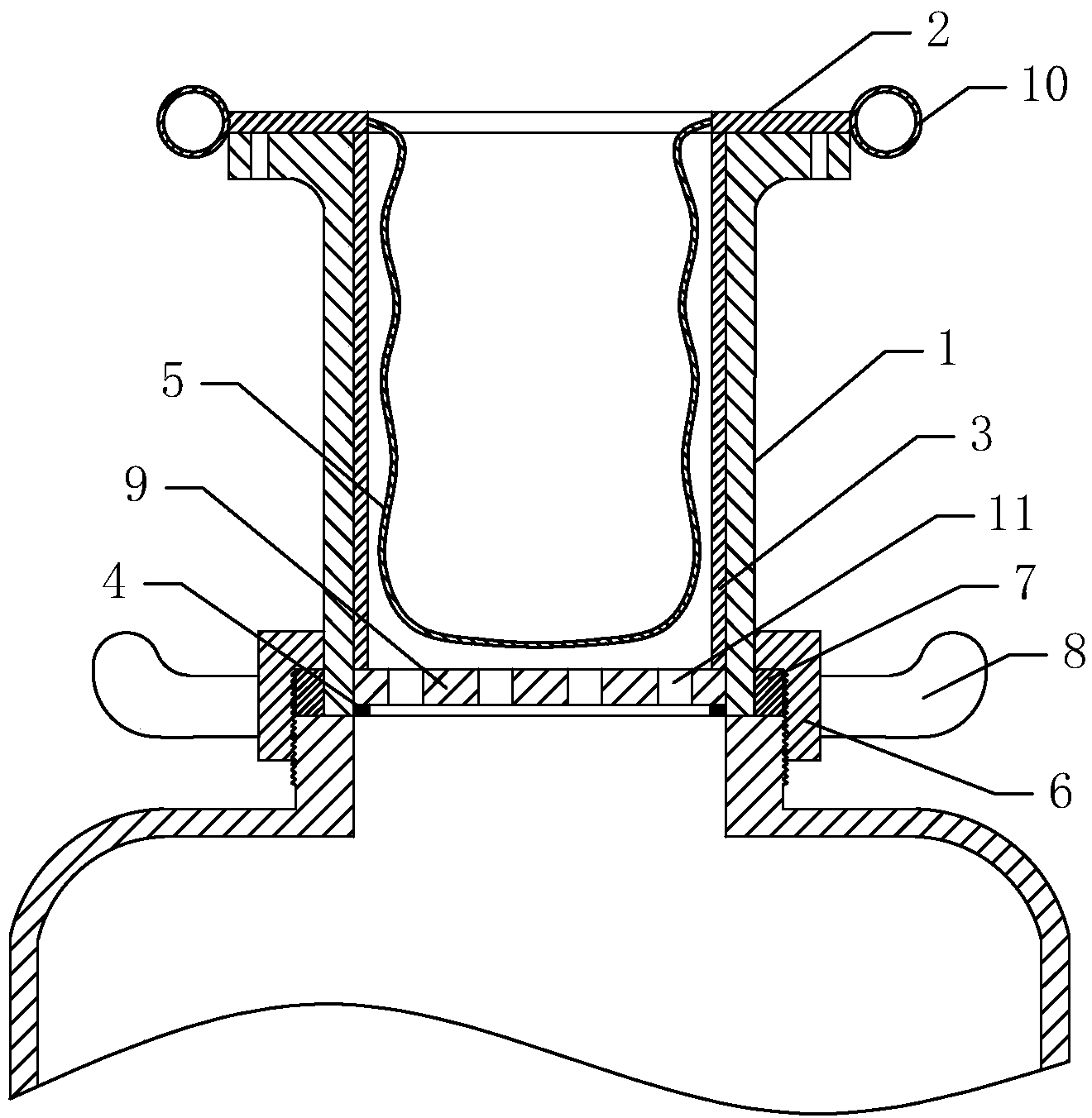

摘要附图
权利要求书
1.一种污水处理用防堵塞水泵接头，其特征在于：包括一通过锁紧装置活动卡装在水泵进水口端的接头本体，在接头本体顶部设有一套环，在接头本体内侧表面沿圆周均匀竖直设有若干根竖杆，每根竖杆的顶端均与套环内侧固连，每根竖杆的底端均与一水平设置在接头本体底部的过滤装置相连，在过滤装置下方的接头本体内壁上沿其圆周水平设有一环形凸缘，过滤装置活动卡装在接头本体内壁的环形凸缘上;在接头本体内侧设有一过滤袋，过滤袋顶部开口沿套环内壁周向设置且与套环内壁固连，在过滤袋上均匀设有若干个通孔。
2.根据权利要求1所述的一种污水处理用防堵塞水泵接头，其特征在于：所述锁紧装置包括一活动套设在接头本体上的连接套管，连接套管的水平段与设置在接头本体底端的突环相抵接，连接套管通过设置在其竖直段内壁上的内螺纹与水泵进水口端螺纹相连。
3.根据权利要求2所述的一种污水处理用防堵塞水泵接头，其特征在于：在连接套管外侧侧壁分别对称设有一锁紧把手。
4.根据权利要求1或2所述的一种污水处理用防堵塞水泵接头，其特征在于：所述过滤装置为一沸石，在沸石上均匀设有若干个通水孔。
5.根据权利要求1所述的一种污水处理用防堵塞水泵接头，其特征在于：在套环外侧侧壁分别对称设有一提拉环。
说明书
一种污水处理用防堵塞水泵接头
技术领域：
本实用新型涉及一种污水处理用防堵塞水泵接头。
背景技术：
水泵是输送液体或使液体增压的机械设备。而现实生活中很多情况需要输 送的水水质较差，污水中不仅含有碳酸钙、碳酸镁等难溶性盐类，还有颗粒石 子等，这些杂质沉积于叶轮及泵体内壁,长时间使用，水泵容易出现腐蚀、堵 塞等现象，严重影响水泵的正常工作，降低了水泵的使用寿命。
实用新型内容：
本实用新型提供了一种污水处理用防堵塞水泵接头，它结构简单，装卸方 便，有效过滤了污水中含有碳酸钙、碳酸镁等难溶性盐类，防止其沉积于叶轮 及泵体内壁，保证水泵的正常工作，延长了水泵使用寿命，解决了现有技术中 存在的问题。
本实用新型为解决上述技术问题所采用的技术方案是：
一种污水处理用防堵塞水泵接头，包括一通过锁紧装置活动卡装在水泵进 水口端的接头本体，在接头本体顶部设有一套环，在接头本体内侧表面沿圆周 均匀竖直设有若干根竖杆，每根竖杆的顶端均与套环内侧固连，每根竖杆的底 端均与一水平设置在接头本体底部的过滤装置相连，在过滤装置下方的接头本 体内壁上沿其圆周水平设有一环形凸缘，过滤装置活动卡装在接头本体内壁的 环形凸缘上;在接头本体内侧设有一过滤袋，过滤袋顶部开口沿套环内壁周向 设置且与套环内壁固连，在过滤袋上均匀设有若干个通孔。
所述锁紧装置包括一活动套设在接头本体上的连接套管，连接套管的水平 段与设置在接头本体底端的突环相抵接，连接套管通过设置在其竖直段内壁上 的内螺纹与水泵进水口端螺纹相连。
在连接套管外侧侧壁分别对称设有一锁紧把手。
所述过滤装置为一沸石，在沸石上均匀设有若干个通水孔。
在套环外侧侧壁分别对称设有一提拉环。
本实用新型采用上述方案，结构简单，装卸方便，有效过滤了污水中含有 碳酸钙、碳酸镁等难溶性盐类，防止其沉积于叶轮及泵体内壁，保证水泵的正 常工作，延长了水泵使用寿命。
