申请日2014.12.25
公开(公告)日2015.07.29
IPC分类号C02F9/10
摘要
本实用新型提出的一种家用生活污水净化装置，包括：絮凝沉淀池、过滤池、蒸馏池和杀菌池;絮凝沉淀池上设有加药口、进水口和出水口，出水口位于絮凝沉淀池的上部，加药口位于出水口上方;过滤池上设有第一过水口和第二过水口，第一过水口连通出水口;过滤池内部设有过滤层并位于第一过水口和第二过水口之间;蒸馏池上设有输入口和输出口，输入口位于输出口下方，输入口连通第二过水口;蒸馏池的内部设置有吸附层并位于输入口和输出口之间，蒸馏池的底部设置有加热装置;杀菌池的下部设有进口和出口，进口连通输出口，出口处设置有放水阀。本实用新型结构简单，成本低廉，污水净化工序简单，易于操作，故而易于推广应用。

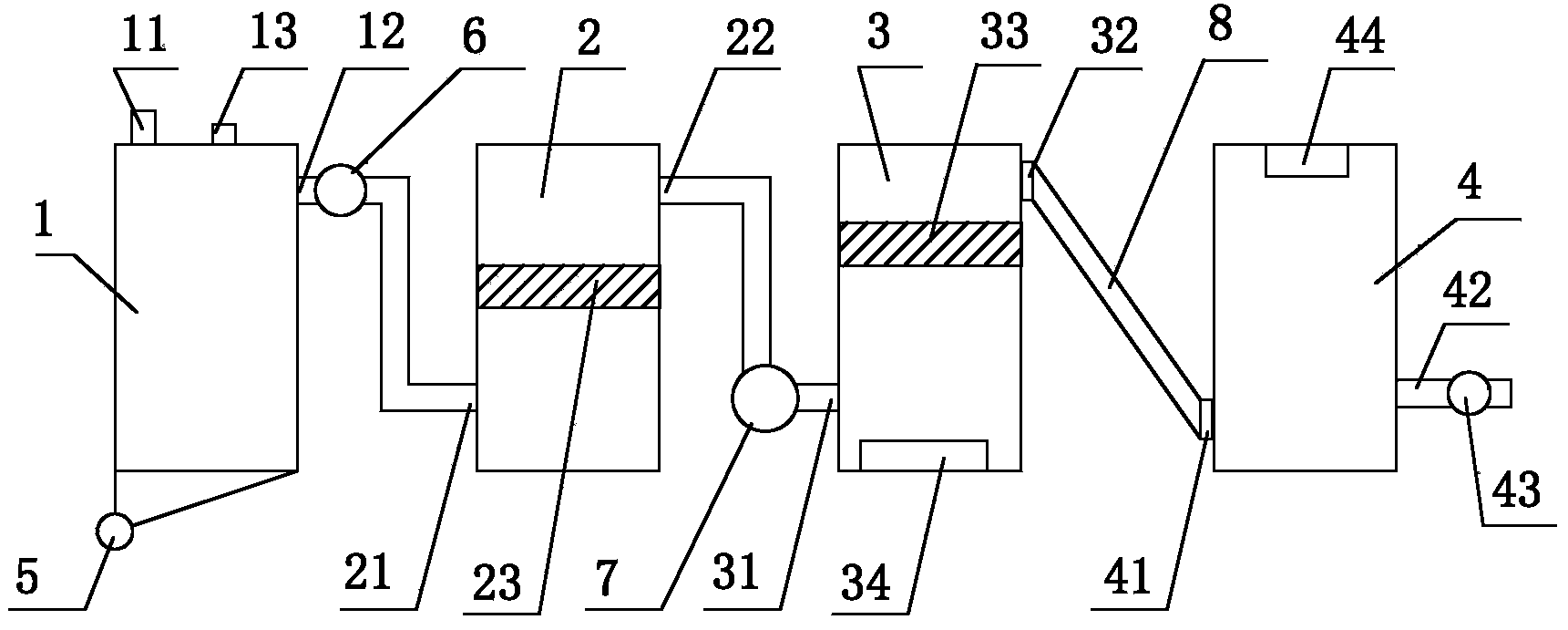

摘要附图
权利要求书
1.一种家用生活污水净化装置，其特征在于，包括：絮凝沉淀池(1)、过滤池(2)、蒸馏池(3)和杀菌池(4);
絮凝沉淀池(1)上设有加药口(13)、进水口(11)和出水口(12)，出水口(12)位于絮凝沉淀池(1)的上部，加药口(13)位于出水口(12)上方;
过滤池(2)上设有第一过水口(21)和第二过水口(22)，第一过水口(21)连通出水口(12)，絮凝沉淀池(1)的出水从第一过水口(21)进入过滤池(2)后经过过滤池(2)内设的过滤层(23)后从第二过水口(22)排出;
蒸馏池(3)上设有输入口(31)和输出口(32)，输入口(31)位于输出口(32)下方，输入口(31)连通第二过水口(22)，过滤池(2)的出水从输入口(31)进入蒸馏池(3)后经过蒸馏池(3)内设的吸附层(33)后从输出口(32)输出，蒸馏池(3)的底部设置有加热装置(34);
杀菌池(4)的下部设有进口(41)和出口(42)，进口(41)连通输出口(32)，出口(42)处设置有放水阀(43);杀菌池(4)的内部设置有杀菌灯(44)并位于进口(41)和出口(42)上方。
2.如权利要求1所述的家用生活污水净化装置，其特征在于，絮凝沉淀池(1)底部为斜坡形、锥形或凹形结构。
3.如权利要求2所述的家用生活污水净化装置，其特征在于，絮凝沉淀池(1)底部最低端设置有排污阀(5)。
4.如权利要求1所述的家用生活污水净化装置，其特征在于，过滤层(23)为活性炭过滤层或者树脂过滤层。
5.如权利要求1所述的家用生活污水净化装置，其特征在于，出水口(12)处设置有第一阀门(6)。
6.如权利要求1所述的家用生活污水净化装置，其特征在于，絮凝沉淀池 (1)内部设置有搅拌装置。
7.如权利要求1所述的家用生活污水净化装置，其特征在于，输入口(31)处设置有第二阀门(7)。
8.如权利要求1所述的家用生活污水净化装置，其特征在于，吸附层(33)为活性炭吸附层。
9.如权利要求1所述的家用生活污水净化装置，其特征在于，输出口(32)与进口(41)之间通过冷却管(8)连接，冷却管(8)靠近输出口(32)的一端高于靠近进口的一端。
10.如权利要求1至9任一项所述的家用生活污水净化装置，其特征在于，杀菌灯(44)为紫外线杀菌灯。
说明书
一种家用生活污水净化装置
技术领域
本实用新型涉及污水技术领域，尤其涉及一种家用生活污水净化装置。
背景技术
水是生命之源，是任何生命都离不开的必需品，尤其是人类的日常生活中 对水的需求量居高不下，但是随着水源污染的面积扩大，越来越多的地域出现 了水资源紧张，这种情况下水资源的循环利用日渐瞩目。
目前，水资源循环利用多出现在工业用水和实验室用水中，净水装置由于 其高成本、结构复杂、操作专业等多种多样的原因无法普及到居民家中，这就 导致了生活污水得不到循环利用，造成浪费。
实用新型内容
基于背景技术存在的技术问题，本实用新型提出了一种家用生活污水净化 装置。
本实用新型提出的一种家用生活污水净化装置，包括：絮凝沉淀池、过滤 池、蒸馏池和杀菌池;
絮凝沉淀池上设有加药口、进水口和出水口，出水口位于絮凝沉淀池的上 部，加药口位于出水口上方;
过滤池上设有第一过水口和第二过水口，第一过水口连通出水口，絮凝沉 淀池的出水从第一过水口进入过滤池后经过过滤池内设的过滤层后从第二过水 口排出;
蒸馏池上设有输入口和输出口，输入口位于输出口下方，输入口连通第二 过水口，过滤池的出水从输入口进入蒸馏池后经过蒸馏池内设的吸附层后从输 出口输出，蒸馏池的内部设置有吸附层并位于输入口和输出口之间，蒸馏池的 底部设置有加热装置;
杀菌池的下部设有进口和出口，进口连通输出口，出口处设置有放水阀; 杀菌池的内部设置有杀菌灯并位于进口和出口上方。
优选地，絮凝沉淀池底部为斜坡形、锥形或凹形结构。
优选地，絮凝沉淀池底部最低端设置有排污阀。
优选地，过滤层为活性炭过滤层或者树脂过滤层。
优选地，出水口处设置有第一阀门。
优选地，絮凝沉淀池内部设置有搅拌装置。
优选地，输入口处设置有第二阀门。
优选地，吸附层为活性炭吸附层。
优选地，输出口与进口之间通过冷却管连接，冷却管靠近输出口的一端高 于靠近进口的一端。
优选地，杀菌灯为紫外线杀菌灯。
本实用新型提供的家用生活污水净化装置，将生活污水通过絮凝沉淀、过 滤、蒸馏吸附、凝结杀菌多道工序进行净化，可充分除去生活污水中的污染物， 从而实现生活污水的循环利用。
本实用新型提供的家用生活污水净化装置，结构简单，成本低廉，符合大 众消费能力;污水净化工序简单，易于操作，符合大众操作能力。故而，本实 用新型提供的净化装置易于推广应用。
