申请日2014.11.28
公开(公告)日2015.07.08
IPC分类号C02F9/02
摘要
本实用新型涉及一种循环粉末活性炭和超滤组合的水处理系统，包括：粉末活性炭投加单元、粉末活性炭接触沉淀单元、浸没式超滤装置、产水泵、曝气风机、回流泵、反洗泵和产水箱，粉末活性炭投加单元与粉末活性炭接触沉淀单元连接，粉末活性炭接触沉淀单元与浸没式超滤装置连接，浸没式超滤装置底部与粉末活性炭接触沉淀单元连接，浸没式超滤装置与产水箱连接，产水箱通过反洗泵和管道与浸没式超滤装置连接，曝气风机与所述浸没式超滤装置连接。本实用新型将粉末活性炭对小分子有机物的吸附作用和超滤膜对大分子有机物及细菌等病原微生物的筛分作用很好地结合，大大提高了有机物的去除率。使产水具有水质优、制水成本低、设备投资省等优点。
权利要求书
1.一种循环粉末活性炭和超滤组合的水处理系统，其特征在于：包括粉末活 性炭投加单元、粉末活性炭接触沉淀单元、浸没式超滤装置、产水泵、曝气风机、 回流泵、反洗泵和产水箱，所述粉末活性炭投加单元通过管道与所述粉末活性炭接 触沉淀单元相连接，所述粉末活性炭接触沉淀单元通过管道与所述浸没式超滤装置 相连接，所述浸没式超滤装置底部通过回流泵和管道与所述粉末活性炭接触沉淀单 元相连接，所述浸没式超滤装置通过产水泵和管道与产水箱相连接，所述产水箱通 过反洗泵和管道与所述浸没式超滤装置相连接，所述曝气风机通过管道与所述浸没 式超滤装置相连接。
2.如权利要求1所述的循环粉末活性炭和超滤组合的水处理系统，其特征在 于：所述粉末活性炭投加单元包括粉末活性炭配置箱和投加泵，二者通过管道系统 相连接。
3.如权利要求1所述的循环粉末活性炭和超滤组合的水处理系统，其特征在 于：所述粉末活性炭接触沉淀单元包括粉末活性炭混合分离池、搅拌装置和排放装 置。
4.如权利要求3所述的循环粉末活性炭和超滤组合的水处理系统，其特征在 于：所述排放装置为重力排放装置。
5.如权利要求4所述的循环粉末活性炭和超滤组合的水处理系统，其特征在 于：所述重力排放装置即在所述粉末活性炭混合分离池的底部设置的圆锥形的排放 口。
说明书
一种循环粉末活性炭和超滤组合的水处理系统
技术领域
本实用新型涉及一种水处理系统，特别涉及一种循环粉末活性炭和超滤组合的 水处理系统。可广泛用于自来水厂提标改造、微污染地表水治理或工业循环水处理 等。
背景技术
当前，我国95%的自来水厂仍然在采用常规工艺流程，即“沉淀——加药反应、 混凝沉淀——过滤(依次为活性炭、石英沙、卵石)——消毒(液氯)——输配水”。
在饮用水源不断受到污染的情况下，按照常规方法处理，CODMn只能去除30% 左右，无法达到小于3mg/L的新国标;此外，常规工艺还缺乏去除有机物的氧化与 吸附技术。对自来水厂而言，因为水源持续恶化，迫使许多水厂不断加大液氯的用 量。余氯残留也会对人体造成危害;即便液氯投放再多，这种“沉淀加消毒”的工 艺，也只对细菌和微生物起作用，虽可杜绝传染病，但对有机物、化学物质无能为 力。
粉末活性炭是活性炭的一种，具有良好的吸附性能，化学稳定性好，可耐强酸 强碱，能经受水浸、高温。粉末活性炭在处理自来水改善水质中是一种非常有效的 方法，其运转方法灵敏，费用低价，结果分明。粉末活性炭在处理水中突发嗅味、 工业污染物方面有很好的应用。
与传统处理工艺相比，超滤技术可以有效地将原水中的大分子、胶体、蛋白质、 微粒等去除，且当不使用化学或紫外消毒时，超滤对病毒仍有很好的去除效果，从 而可以降低后续消毒加氯量，减小消毒副产物的生成量，同时保障了出水的微生物 安全性和化学安全性。
2013年07月24日公开的，发明专利号为201310111649.6，发明名称为“一种 净水厂粉末活性炭回流/超滤组合工艺”的中国发明专利，公开了一种净水厂粉末 活性炭回流/超滤组合工艺，它是将粉末活性炭投加至超滤膜池，同时将超滤膜池 内经过一定停留时间的粉末活性炭采用回流泵以一定回流比回流至前处理混凝阶 段。该专利技术直接将粉末活性炭投加至超滤膜池，停留时间短，活性炭不能充分 吸附有机物;而且剩余粉末活性炭直接回流至混凝沉淀与悬浮物、胶体等污染物一 起沉淀处理，使粉末活性炭无法得到再生利用。
因此，提供一种更有效率的循环粉末活性炭和超滤组合的水处理系统就成为该 技术领域急需解决的技术难题。
发明内容
本实用新型的目的是提供一种能将粉末活性炭对低分子有机物的吸附作用和 超滤膜对大分子有机物及细菌等病原微生物的筛分作用很好地结合在一起，大大提 高有机物的去除率的循环粉末活性炭和超滤组合的水处理系统。
本实用新型的上述目的是通过以下技术方案达到的：
一种循环粉末活性炭和超滤组合的水处理系统，其特征在于：包括粉末活性炭 投加单元、粉末活性炭接触沉淀单元、浸没式超滤装置、产水泵、曝气风机、回流 泵、反洗泵和产水箱，所述粉末活性炭投加单元通过管道与所述粉末活性炭接触沉 淀单元相连接，所述粉末活性炭接触沉淀单元通过管道与浸没式超滤装置相连接， 所述浸没式超滤装置底部通过回流泵和管道与所述粉末活性炭接触沉淀单元相连 接，所述浸没式超滤装置通过产水泵和管道与产水箱相连接，所述产水箱通过反洗 泵和管道与所述浸没式超滤装置相连接，所述曝气风机通过管道与所述浸没式超滤 装置相连接。
一种优选技术方案，其特征在于：所述粉末活性炭投加单元包括粉末活性炭配 置箱和投加泵，二者通过管道系统相连接。
一种优选技术方案，其特征在于：所述粉末活性炭接触沉淀单元包括粉末活性 炭混合分离池、搅拌装置和排放装置。
一种优选技术方案，其特征在于：所述排放装置为重力排放装置。
一种优选技术方案，其特征在于：所述重力排放装置在粉末活性炭混合分离池 底部设有圆锥形的排放口，依靠饱和活性炭的比重比新加入活性炭略大原理，通过 重力作用浓缩至池底并排出。
本实用新型的优点是：
本实用新型将粉末活性炭和超滤膜过滤完美的结合在一起，综合了粉末活性炭 对小分子有机物的吸附作用和超滤膜对大分子有机物及细菌等病原微生物的筛分 作用，大大提高了有机物的去除率。使产水具有水质优、制水成本低、设备投资省 等优点。
本实用新型先将粉末活性炭在粉末活性炭混合分离池中混合，之后污水与粉末 活性炭的混合液再进入浸没式膜池中进行分离，增加粉末活性炭与污水的接触时 间，提高了出水水质;同时在粉末活性炭混合分离池中利用重力作用将饱和炭分离， 使得饱和炭回收再生再利用成为可能。

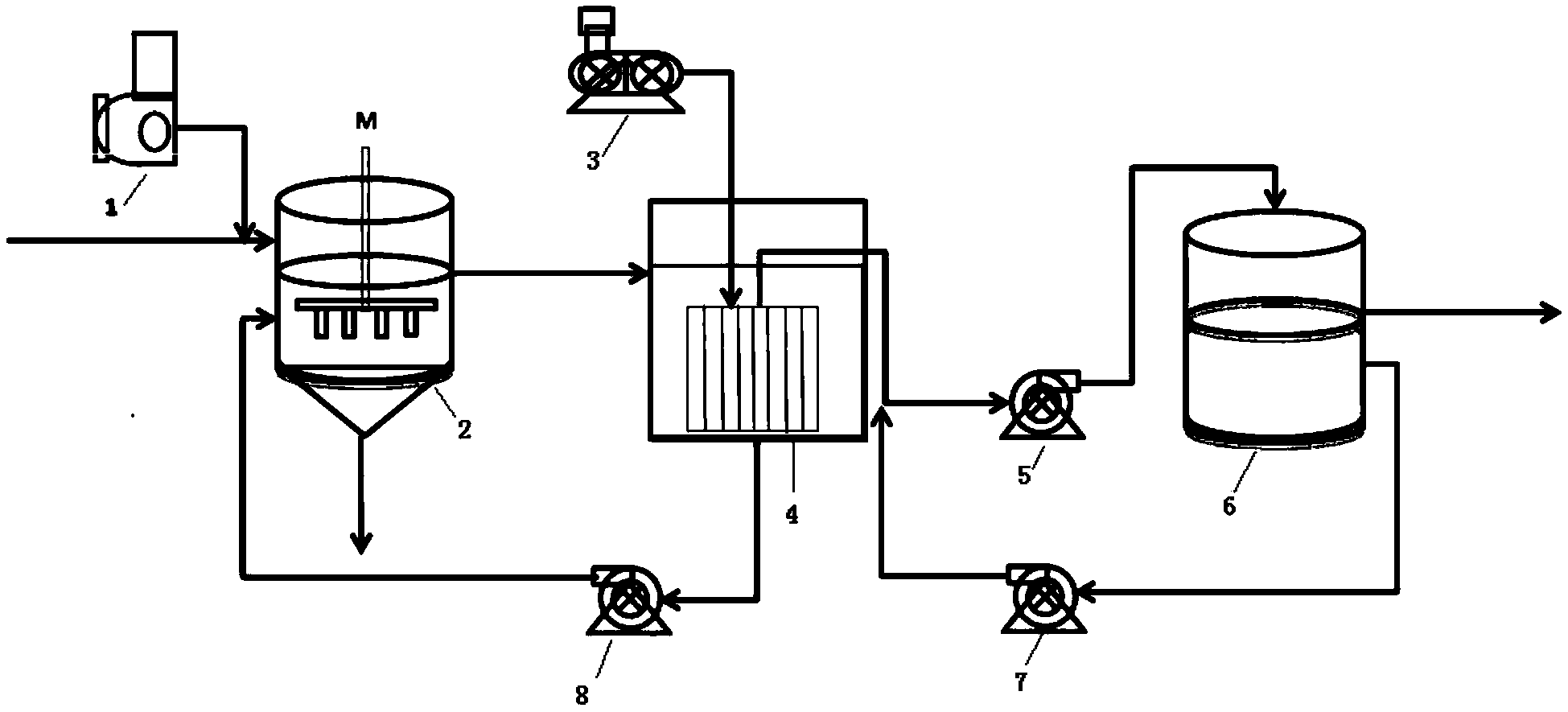

下面通过附图和具体实施方式对本实用新型做进一步说明，但并非意味着对本 实用新型保护范围的限制。
