申请日2014.11.28
公开(公告)日2015.06.03
IPC分类号C02F9/04
摘要
本实用新型提供了一种氟化工污水处理装置，它包括沉淀池、反应池和水箱，其中，所述沉淀池有多个沉淀室构成，首个所述沉淀室设置有污水进入口，相邻所述沉淀室之间通过筛网连通，末个所述沉淀室通过提升泵连通所述反应池，所述反应池包括污水槽和药剂槽，所述污水槽和所述药剂槽呈螺旋状分布且相互连通，所述反应池的中心底部开设有排放口，所述排放口通过排放管道连通所述水箱。该氟化工污水处理装置具有设计科学、实用性强、便于控制和除污效果好的优点。
权利要求书
1.一种氟化工污水处理装置，其特征在于：它包括沉淀池、反应池和水箱，其中，所述沉淀池有多个沉淀室构成，首个所述沉淀室设置有污水进入口，相邻所述沉淀室之间通过筛网连通，末个所述沉淀室通过提升泵连通所述反应池，所述反应池包括污水槽和药剂槽，所述污水槽和所述药剂槽呈螺旋状分布且相互连通，所述反应池的中心底部开设有排放口，所述排放口通过排放管道连通所述水箱。
2.根据权利要求1所述的氟化工污水处理装置，其特征在于：多个所述筛网的筛孔直径以此减小。
3.根据权利要求1所述的氟化工污水处理装置，其特征在于：所述提升泵的入口处设置有流量阀门和用于控制所述流量阀门的控制器。
4.根据权利要求1或2或3所述的氟化工污水处理装置，其特征在于：所述反应池的出口通过固液分离装置连通所述水箱。
说明书
氟化工污水处理装置
技术领域
本实用新型涉及一种污水处理装置，具体的说，涉及了一种氟化工污水处理装置。
背景技术
氟化工行业生产过程中，产生大量的含氟污水。这些污水的排放不仅会对环境造成重大的污染，同时会威胁人类的身体健康，因此含氟污水的处理是氟化工领域必须重视的问题，由于氟化工行业生产规模的不断扩大，污水的排放量也日益增加，如何快速合理的处理污水是人们亟待解决的问题。
为了解决以上存在的问题，人们一直在寻求一种理想的技术解决方案。
发明内容
本实用新型的目的是针对现有技术的不足，从而提供一种设计科学、实用性强、便于控制和除污效果好的氟化工污水处理装置。

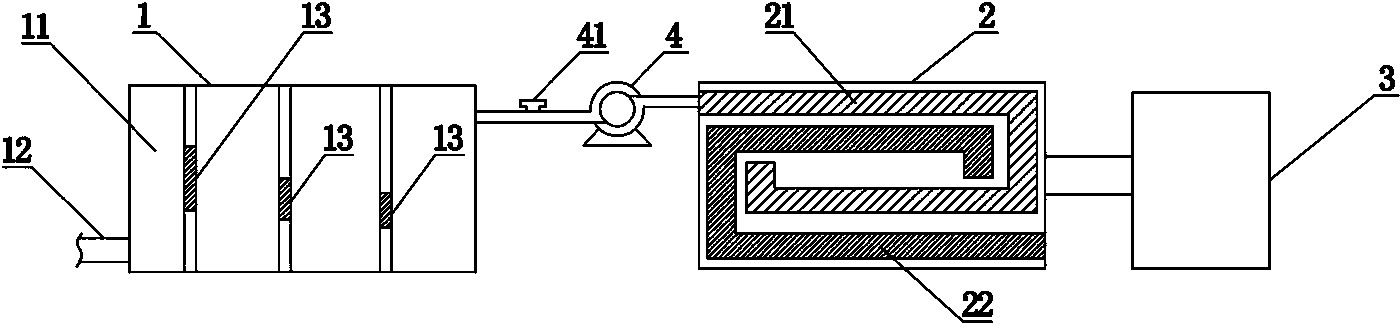

为了实现上述目的，本实用新型所采用的技术方案是：一种氟化工污水处理装置，它包括沉淀池、反应池和水箱，其中，所述沉淀池有多个沉淀室构成，首个所述沉淀室设置有污水进入口，相邻所述沉淀室之间通过筛网连通，末个所述沉淀室通过提升泵连通所述反应池，所述反应池包括污水槽和药剂槽，所述污水槽和所述药剂槽呈螺旋状分布且相互连通，所述反应池的中心底部开设有排放口，所述排放口通过排放管道连通所述水箱。
基于上述，多个所述筛网的筛孔直径以此减小。
基于上述，所述提升泵的入口处设置有流量阀门和用于控制所述流量阀门的控制器。
基于上述，所述反应池的出口通过固液分离装置连通所述水箱。
本实用新型相对现有技术具有实质性特点和进步，具体的说，本实用新型利用沉淀池对污水进行多级沉淀，并储存污水，利用反应池对污水进行中和反应除去有害物质，进一步说设置呈螺旋状的污水槽和药剂槽，使得污水与药剂充分反应，保证除污效果;其具有设计科学、实用性强、便于控制和除污效果好的优点。
