申请日2015.01.20
公开(公告)日2015.07.08
IPC分类号C02F1/52
摘要
本实用新型公开了一种污水沉淀缸，包括清水区、缸体、滤渣室和絮凝室，所述缸体的上侧中间部位设有絮凝室，所述絮凝室的底端中间部位设有进气管，所述絮凝室的侧面设有缺口，且缺口的上侧于絮凝室的侧面设有挡板，所述滤渣室的内部中间位置设有搅拌轴，所述搅拌轴的上端设有电机，所述搅拌轴的下端设有搅拌叶，所述滤渣室的底部设有弧形的三号滤网，所述三号滤网的底部中间位置设有一号出渣管，所述缸体的底端连接有清水区，所述清水区的上侧倾斜设有一号滤网，所述一号滤网上方设有二号出渣管，所述清水区的左侧设有回流管。本实用新型可以连续对污水进行沉淀处理，沉淀物清理容易，工作效率大幅度提高。
权利要求书
1.一种污水沉淀缸，包括清水区、缸体、进气管、搅拌叶、滤渣室、搅拌轴、电机、絮凝室、水泵、回流管、一号出渣管和二号出渣管，其特征在于，所述缸体为全封闭结构，所述缸体的上侧中间部位设有絮凝室，所述絮凝室的上方设有污水管，所述絮凝室的下部为弧形结构，且其底端中间部位设有进气管，所述絮凝室的侧面设有缺口，且缺口的上侧于絮凝室的侧面设有挡板，且絮凝室与滤渣室通过缺口导通连接，所述滤渣室的内部中间位置设有搅拌轴，所述搅拌轴的上端于滤渣室上设有电机，所述搅拌轴的下端设有搅拌叶，所述滤渣室的底部设有弧形的三号滤网，所述三号滤网的底部中间位置设有一号出渣管，所述一号出渣管于缸体的内部部分的下侧设有二号滤网，所述缸体的下侧为锥体结构，且锥体结构的底端连接有清水区，所述清水区的上侧倾斜设有一号滤网，所述一号滤网的较低的一端上方设有二号出渣管，所述清水区的右侧设有出水口，所述清水区的左侧设有回流管，所述回流管的上端连接到絮凝室的内部，且回流管上设有水泵。
2.根据权利要求1所述的污水沉淀缸，其特征在于，所述挡板与竖直方向的夹角为45°。
3.根据权利要求1所述的污水沉淀缸，其特征在于，所述搅拌叶共有两片，且搅拌叶上均匀设有若干圆孔。
说明书
一种污水沉淀缸
技术领域
本实用新型涉及一种污水处理装置，具体是一种污水沉淀缸。
背景技术
在对污水进行沉淀处理时，首先要加入絮凝剂使得污水中的絮状物沉淀，以便更好的过滤出来，而传统的污水沉淀设备，不能连续工作，絮凝剂的需要量较大，提高了处理成本，且污水得不到充分的分散稀释，致使污水的沉淀效果不理想。
实用新型内容
本实用新型的目的在于提供一种污水沉淀缸，以解决上述背景技术中提出的问题。
为实现上述目的，本实用新型提供如下技术方案：

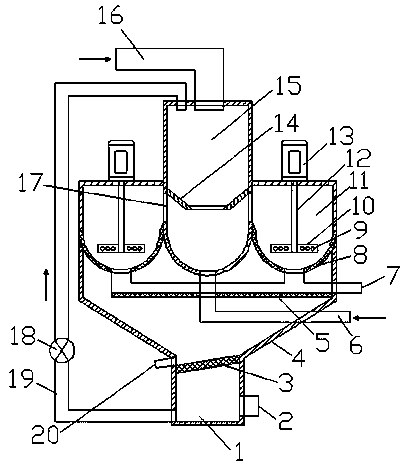

一种污水沉淀缸，包括清水区、缸体、进气管、搅拌叶、滤渣室、搅拌轴、电机、絮凝室、水泵、回流管、一号出渣管和二号出渣管，所述缸体为全封闭结构，所述缸体的上侧中间部位设有絮凝室，所述絮凝室的上方设有污水管，所述絮凝室的下部为弧形结构，且其底端中间部位设有进气管，所述絮凝室的侧面设有缺口，且缺口的上侧于絮凝室的侧面设有挡板，且絮凝室与滤渣室通过缺口导通连接，所述滤渣室的内部中间位置设有搅拌轴，所述搅拌轴的上端于滤渣室上设有电机，所述搅拌轴的下端设有搅拌叶，所述滤渣室的底部设有弧形的三号滤网，所述三号滤网的底部中间位置设有一号出渣管，所述一号出渣管于缸体的内部部分的下侧设有二号滤网，所述缸体的下侧为锥体结构，且锥体结构的底端连接有清水区，所述清水区的上侧倾斜设有一号滤网，所述一号滤网的较低的一端上方设有二号出渣管，所述清水区的右侧设有出水口，所述清水区的左侧设有回流管，所述回流管的上端连接到絮凝室的内部，且回流管上设有水泵。
作为本实用新型进一步的方案：所述挡板与竖直方向的夹角为45°。
作为本实用新型进一步的方案：所述搅拌叶共有两片，且搅拌叶上均匀设有若干圆孔。
与现有技术相比，本实用新型的有益效果是：通过进气管向絮凝室的底部通气，可以使得污水和絮凝剂充分混合，且通过挡板的作用，便于污水流入到滤渣室内，通过搅拌叶可以使得污水充分分散，通过圆孔的滤流作用，可以进一步提升搅拌效果，当废渣落到三号滤网的底部时，可以在水体的助流作用下和搅拌叶的推动作用下从一号出渣管排出，在流动的过程中水体可以从二号滤网流出，通过一号滤网可以对水体进行二次过滤，提升水体的清洁程度，此外，通过回流管的回流作用，可以使得水体进一步与絮凝剂作用，还可以对污水进行稀释，进一步提升总体的沉淀效果。
