申请日2014.12.26
公开(公告)日2015.04.22
IPC分类号C02F9/14
摘要
本发明公开了一种砂滤与臭氧活性炭组合的水处理装置，至少包括第一过滤装置,第二过滤装置和反冲洗泵房,第一过滤装置和第二过滤装置分别与反冲洗泵房相连通;第一过滤装置包括第一砂滤池，第一提升泵房，第一臭氧接触池和第一活性炭滤池，第一砂滤池通过集水渠与第一提升泵房相连通，第一砂滤池通过反冲洗管廊与和反冲洗泵房相连通，与第一活性炭滤池连通的第一臭氧接触池通过明敷管道分别与第一提升泵房和反冲洗泵房相连通。本发明中由于两套过滤装置共用一反冲洗泵房，并且将砂滤池和臭氧活性炭滤池组合使用，具有处理效果好、结构紧凑、设备使用寿命较长的有益效果。
摘要附图
权利要求书
1.一种砂滤与臭氧活性炭组合的水处理装置，其特征在于，至少包括第一过 滤装置,第二过滤装置和反冲洗泵房,所述第一过滤装置和所述第二过滤装 置分别与所述反冲洗泵房相连通;所述第一过滤装置包括第一砂滤池，第 一提升泵房，第一臭氧接触池和第一活性炭滤池，所述第一砂滤池通过集 水渠与所述第一提升泵房相连通，所述第一砂滤池通过反冲洗管廊与所述 反冲洗泵房相连通，与所述第一活性炭滤池连通的所述第一臭氧接触池通 过明敷管道分别与所述第一提升泵房和所述反冲洗泵房相连通;所述第二 过滤装置包括第二砂滤池，第二提升泵房，第二臭氧接触池和第二活性炭 滤池，所述第二砂滤池通过所述集水渠与所述第二提升泵房相连通，所述 第二砂滤池通过所述反冲洗管廊与所述反冲洗泵房相连通，与所述第二活 性炭滤池连通的所述第二臭氧接触池分别通过明敷管道与所述第二提升泵 房和所述反冲洗泵房相连通。
2.如权利要求1所述的砂滤与臭氧活性炭组合的水处理装置，其特征在于， 所述第一提升泵房内设置有第一管道薄壁溢流堰，所述第一管道薄壁溢流 堰内设置有第一提升泵，初级过滤水通过所述第一提升泵提升至所述第一 臭氧接触池;所述第一提升泵房内还设置有第一砂滤池超越出水管，所述 第一砂滤池超越出水管与第一出水总管相连通，所述第一砂滤池超越出水 管与所述第一出水总管之间设置有第一超越控制阀;所述第一活性炭滤池 与所述第一出水总管相连通，所述第一活性炭滤池与所述第一出水总管之 间设置有第一净化控制阀;所述第二提升泵房内设置有第二管道薄壁溢流 堰，所述第二管道薄壁溢流堰内设置有第二提升泵，初级过滤水通过所述 第二提升泵提升至所述第二臭氧接触池;所述第二提升泵房内还设置有第 二砂滤池超越出水管，所述第二砂滤池超越出水管与第二出水总管相连通， 所述第二砂滤池超越出水管与所述第二出水总管之间设置有第二超越控制 阀;所述第二活性炭滤池与所述第二出水总管相连通，所述第二活性炭滤 池与所述第二出水总管之间设置有第二净化控制阀。
3.如权利要求2所述的砂滤与臭氧活性炭组合的水处理装置，其特征在于， 所述第一臭氧接触池和所述第二臭氧接触池内分别设置有第一钢砼溢流堰 和第二钢砼溢流堰。
4.如权利要求3所述的砂滤与臭氧活性炭组合的水处理装置，其特征在于， 所述第一活性炭滤池和所述第二活性炭滤池都采用洗砂排水槽配水形式。
5.如权利要求4所述的砂滤与臭氧活性炭组合的水处理装置，其特征在于， 所述第一活性炭滤池和所述第二活性炭滤池都包括设置于上层的活性炭层 和设置于所述活性炭层下方的石英砂层。
6.如权利要求5所述的砂滤与臭氧活性炭组合的水处理装置，其特征在于， 所述石英砂层的厚度为0.3m。
7.如权利要求1所述的砂滤与臭氧活性炭组合的水处理装置，其特征在于， 所述第一砂滤池和所述第二砂滤池为V型砂滤池。
说明书
砂滤与臭氧活性炭组合的水处理装置
技术领域
本发明涉及给水处理技术领域，尤其涉及一种砂滤与臭氧活性炭组合的水 处理装置。
背景技术
由于饮用水水源的日益恶化，对给水深度处理技术的要求也越来越高。在 目前较为常用的各种水质深度处理工艺中，臭氧活性炭联用工艺是目前较为成 熟的处理工艺之一。
但是，由于采用臭氧活性炭联用工艺处理水时水头损失较大，并且一套臭 氧活性炭联用设备必须配备一套反冲洗设备，而反冲洗设备的占地面积较大， 能耗较大，利用率低，极大地提高了水处理的成本。
因此，本领域技术人员亟需研究一种处理效果好、结构紧凑、使用寿命较 长的水处理装置。
发明内容
有鉴于现有技术的上述缺陷，本发明提供了一种处理效果好、结构紧凑、 利用率高、使用寿命较长的砂滤与臭氧活性炭组合的水处理装置。
为实现上述目的，本发明提供了一种砂滤与臭氧活性炭组合的水处理装置， 至少包括第一过滤装置,第二过滤装置和反冲洗泵房,所述第一过滤装置和所 述第二过滤装置分别与所述反冲洗泵房相连通;所述第一过滤装置包括第一砂 滤池，第一提升泵房，第一臭氧接触池和第一活性炭滤池，所述第一砂滤池通 过集水渠与所述第一提升泵房相连通，所述第一砂滤池通过反冲洗管廊与和所 述反冲洗泵房相连通，与所述第一活性炭滤池连通的所述第一臭氧接触池通过 明敷管道分别与所述第一提升泵房和所述反冲洗泵房相连通;所述第二过滤装 置包括第二砂滤池，第二提升泵房，第二臭氧接触池和第二活性炭滤池，所述 第二砂滤池通过所述集水渠与所述第二提升泵房相连通，所述第二砂滤池通过 所述反冲洗管廊与所述反冲洗泵房相连通，与所述第二活性炭滤池连通的所述 第二臭氧接触池分别通过明敷管道与所述第二提升泵房和所述反冲洗泵房相 连通。
进一步地，所述第一提升泵房内设置有第一管道薄壁溢流堰，所述第一管 道薄壁溢流堰内设置有第一提升泵，初级过滤水通过所述第一提升泵提升至所 述第一臭氧接触池;所述第一提升泵房内还设置有第一砂滤池超越出水管，所 述第一砂滤池超越出水管与第一出水总管相连通，所述第一砂滤池超越出水管 与所述第一出水总管之间设置有第一超越控制阀;所述第一活性炭滤池与所述 第一出水总管相连通，所述第一活性炭滤池与所述第一出水总管之间设置有第 一净化控制阀;所述第二提升泵房内设置有第二管道薄壁溢流堰，所述第二管 道薄壁溢流堰内设置有第二提升泵，初级过滤水通过所述第二提升泵提升至所 述第二臭氧接触池;所述第二提升泵房内还设置有第二砂滤池超越出水管，所 述第二砂滤池超越出水管与第二出水总管相连通，所述第二砂滤池超越出水管 与所述第二出水总管之间设置有第二超越控制阀;所述第二活性炭滤池与所述 第二出水总管相连通，所述第二活性炭滤池与所述第二出水总管之间设置有第 二净化控制阀。
进一步地，所述第一臭氧接触池和所述第二臭氧接触池内分别设置有第一 钢砼溢流堰和第二钢砼溢流堰。
进一步地，所述第一活性炭滤池和所述第二活性炭滤池都采用洗砂排水槽 配水形式。
进一步地，所述第一活性炭滤池和所述第二活性炭滤池都包括设置于上层 的活性炭层和设置于所述活性炭层下方的石英砂层。
进一步地，所述石英砂层的厚度为0.3m。
进一步地，所述第一砂滤池和所述第二砂滤池为V型砂滤池。
本发明的有益效果：
本发明的砂滤与臭氧活性炭组合的水处理装置，由于首先通过砂滤池对水 中表面积较大的杂质进行过滤，然后在臭氧接触池和活性炭滤池的联合作用 下，将臭氧氧化、活性炭物理吸附和微生物的生物氧化过程融为一体，取得了 去除水中污染物的多重效应，从而达到水质深度净化的目的。另外，通过臭氧 和活性炭工艺的联合使用，还延长了活性炭的运行寿命，减少水处理的运行成 本。
由于在活性炭滤池的上层设置有活性炭层，活性炭层的下方设置有石英砂 层，通过下层石英砂层的再次过滤，有效地降低了出水浊度。
第一过滤装置和第二过滤装置的砂滤池和活性炭滤池共用反冲洗泵房，提 高了反冲洗泵房的利用率，节约了成本，减少了过滤装置的占地面积。
由于采用管道薄壁溢流堰替代现有的拍门以及钢砼溢流堰，简化了结构， 减少了设备投入，为后期的清洗维护提供了便利。
另外，由于在提升泵房内分别设置有砂滤池超越出水管，在原水水质较好 的情况下，原水可以不经过臭氧接触池和活性炭滤池，打开超越控制阀，关闭 净化控制阀，初级过滤水直接通过出水总管排入清水池而不产生跌水损失，节 约能耗;在原水水质不好、需要深度净化处理情况下，关闭超越控制阀，打开 净化控制阀，初级过滤水通过臭氧接触池和活性炭滤池处理后流入净水池。采 用该水处理装置，可以根据不同水源的水质，或者根据对进入净水池的水质的 不同要求，灵活切换，节约了设备运行成本。
另外，提升泵房的设置，可降低砂滤池与臭氧接触池和活性炭滤池之间的 相对高度，改善水厂建筑视觉效果，高度差的减小也有利于工作人员巡检及上 下通行。

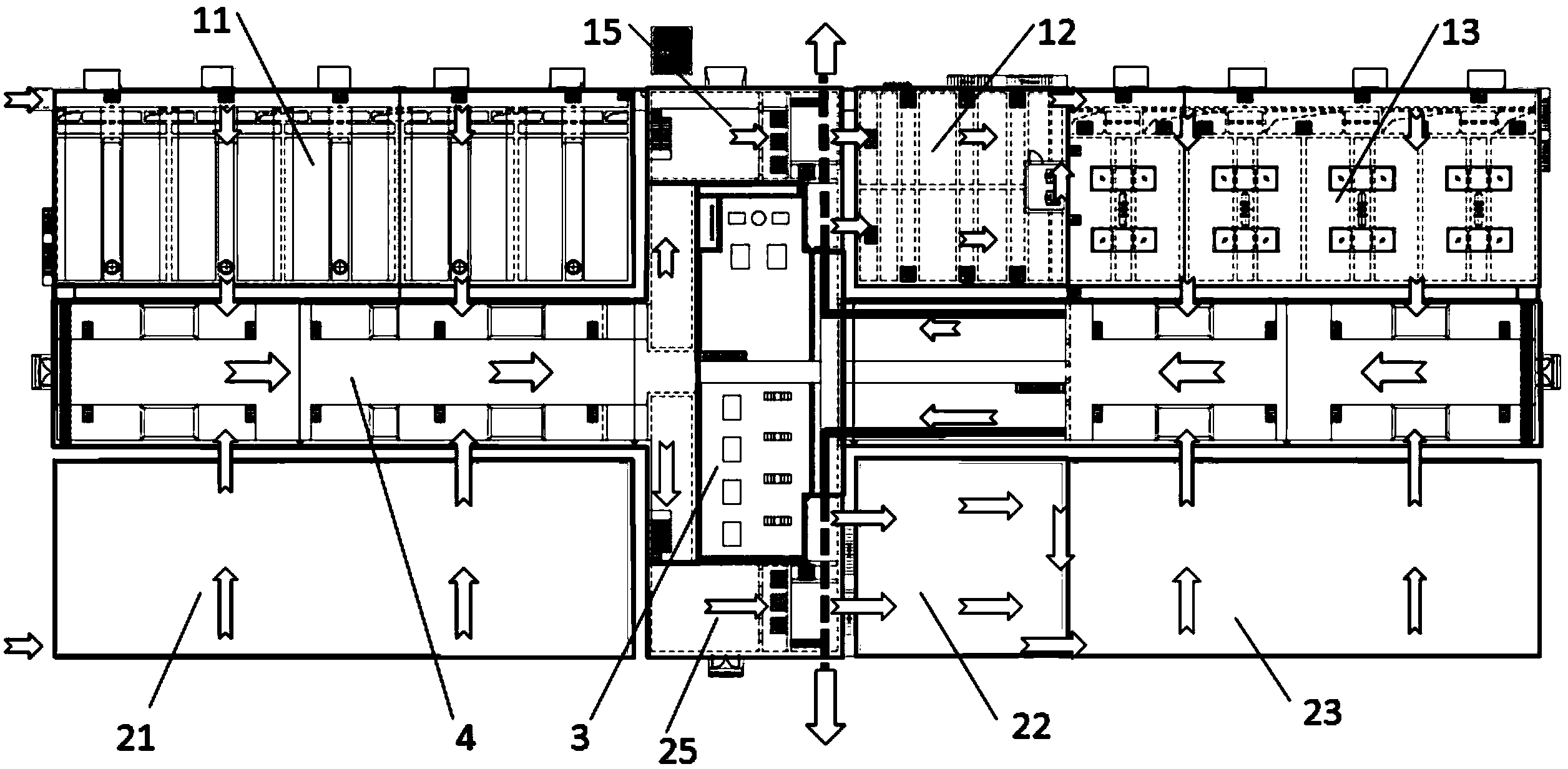

以下将结合附图对本发明的构思、具体结构及产生的技术效果作进一步说 明，以充分地了解本发明的目的、特征和效果。
