申请日2014.12.26
公开(公告)日2015.04.22
IPC分类号G05B19/042
摘要
本实用新型公开了IC排污总量偷排污水报警装置，包含有中央处理器,所述中央处理器上连接有模拟量接口 、存储扩展电路和串口扩展电路，所述模拟量接口 、存储扩展电路和串口扩展电路均与所述中央处理器实现信号连接，所述模拟量接口上还连接有超声波传感器;通过增加IC卡排污总量偷污水排监控装置，使不法企业不敢偷排，从而让IC卡排污总量监控设备真正发挥作用，被环保主管部门以及用户接受，达到发挥排污计量收费、排污减排控制的目的。

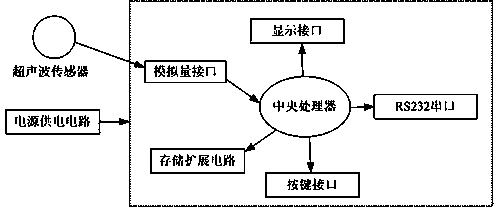

摘要附图
权利要求书
1.IC排污总量偷排污水报警装置，其特征在于，包含有中央处理器,所述中央处理器上连接有模拟量接口 、存储扩展电路和串口扩展电路，所述模拟量接口 、存储扩展电路和串口扩展电路均与所述中央处理器实现信号连接，所述模拟量接口上还连接有超声波传感器。
2.根据权利要求1所述的IC排污总量偷排污水报警装置，其特征在于，还包含有电源供电电路、显示接口和按键接口，所述显示接口和按键接口与所述中央处理器相连接，所述电源电路与所述中央处理器、模拟量接口 、存储扩展电路和串口扩展电路相连接。
3.根据权利要求1所述的IC排污总量偷排污水报警装置，其特征在于，所述串口扩展电路采用RS232串口，所述RS232串口将所述中央处理器扩展到六路。
4.根据权利要求2所述的IC排污总量偷排污水报警装置，其特征在于，所述电源供电电路上采用防雷设计。
说明书
IC排污总量偷排污水报警装置
技术领域
本实用新型具体涉及IC排污总量偷排污水报警装置。
背景技术
IC卡排污总量监控设备是将IC卡技术应用到排污企业，就像现在的电表、自来水表、煤气表等。因为计量的排污数据要写到IC卡里面，且相关部门要根据这些IC卡数据对排污企业进行收费，因此这些数据的准确性就显得至关重要。废水排放总量是IC卡排污总量监控设备中非常重要的一个参数，某些地方甚至完全按照废水排放总量进行收费。一些不法企业为了少缴排污费，即使在安装了IC卡排污总量监控设备后仍想办法越过已经安装的设备，从而达到偷排污水的目的。企业的污水首先收集在污水集中池内，当要排放污水时，通过开启污水提升泵将污水提升到污水管道中，IC卡排污总量监控设备通过安装在污水管道上的电磁流量计来计量企业排放的污水。但是有些不法企业在排放污水时根本不用已经安装的污水提升泵和污水管道，他们用临时的污水提升泵和软管代替原来的，从而轻松的越过IC卡排污总量监控设备的计量。
实用新型内容
为解决上述技术问题，本实用新型提出了IC排污总量偷排污水报警装置，以达到发挥排污计量收费、排污减排控制的目的。
为达到上述目的，本实用新型的技术方案如下：
IC排污总量偷排污水报警装置，包含有中央处理器,所述中央处理器上连接有模拟量接口 、存储扩展电路和串口扩展电路，所述模拟量接口 、存储扩展电路和串口扩展电路均与所述中央处理器实现信号连接，所述模拟量接口上还连接有超声波传感器。
作为优选的，还包含有电源供电电路、显示接口和按键接口，所述显示接口和按键接口与所述中央处理器相连接，所述电源电路与所述中央处理器、模拟量接口 、存储扩展电路和串口扩展电路相连接。
作为优选的，所述串口扩展电路采用RS232串口，所述RS232串口将所述中央处理器扩展到六路。
作为优选的，所述电源供电电路上采用防雷设计。
通过上述技术方案，本实用新型通过增加IC卡排污总量偷污水排监控装置，使不法企业不敢偷排，从而让IC卡排污总量监控设备真正发挥作用，被环保主管部门以及用户接受，达到发挥排污计量收费、排污减排控制的目的。
