申请日2015.06.25
公开(公告)日2015.12.02
IPC分类号C02F9/08; B03B5/00
摘要
一种清洗砂粒用水的水处理装置。整个装置固定在地面上，污水池内的进水管与沉淀池内的出水管之间设有污水抽水机，出水管前端连有曝气机，沉淀池内的输送进水管与清水池内的输送出水管之间设有抽水机，输送带与污水池之间通过污水收集管衔接。与现有技术相比，在输送黄砂过程中，对黄砂进行有效的清洗，直接输送到搅拌地，克服了人力翻运、清洗的落后工艺;并将清洗砂粒用水回收，进行处理，实现循环利用，节约了宝贵的水资源。
权利要求书

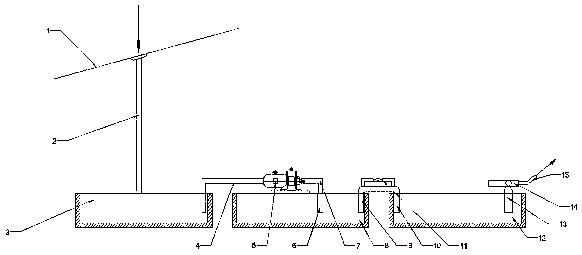

1.一种清洗砂粒用水的水处理装置，包括输送带、污水收集管、污水池、进水管、污水抽水机、曝气机、出水管、沉淀池、清水进水管、清水出水管、清水抽水机、清水池、输送进水管、抽水机、输送出水管，其特征在于：整个装置固定在地面上，污水池内的进水管与沉淀池内的出水管之间设有污水抽水机，出水管前端连有曝气机，沉淀池内的输送进水管与清水池内的输送出水管之间设有抽水机，输送带与污水池之间通过污水收集管衔接。
2.根据权利要求1所述的一种清洗砂粒用水的水处理装置，其特征在于：所述的输送出水管的出水口悬挂在输送带上的空间，设在污水池位置的输送带高端。
说明书
一种清洗砂粒用水的水处理装置
技术领域
本实用新型一种清洗砂粒用水的水处理装置，涉及的是散装物输送装置技术领域，应用于清洗砂粒用水的处理。
背景技术
国内散装物资输送时，一般采用输送皮带将散装船内散装物，运到上岸，在指定地点卸物是常用的方法。现时，通过皮带输送线在运送散装的黄砂。当黄砂运至指定的地面位置卸料后，如需用于高质量的混凝土时，混合时前必须对黄砂进行清洗，清洗的工作量很大，十分不经济。如何在输送过程中对黄砂进行清洗，定量直接输送到拌料工位，节约大量劳动力，对清洗砂粒用水回收，进行处理，循环利用，节约宝贵的水资源，是值得研究的科题。
发明内容
本实用新型的目的在于克服上述的缺陷，设计一种在整个输送线输送黄砂过程中，进行有效的清洗，将清洗砂粒用水回收，进行处理，循环利用。用以克服人力进行搬运、清洗的落后工艺，提高劳动生产率，适应现代化生产的一种清洗砂粒用水的水处理装置。
其技术是这样实现的：包括输送带、污水收集管、污水池、进水管、污水抽水机、曝气机、出水管、沉淀池、清水进水管、清水出水管、清水抽水机、清水池、输送进水管、抽水机、输送出水管，其特征在于：整个装置固定在地面上，污水池内的进水管与沉淀池内的出水管之间设有污水抽水机，出水管前端连有曝气机，沉淀池内的输送进水管与清水池内的输送出水管之间设有抽水机，输送带与污水池之间通过污水收集管衔接;
所述的输送出水管的出水口悬挂在输送带上的空间，设在污水池位置的输送带高端。
实施该技术后的明显优点和效果是：与现有技术相比，输送黄砂过程中，对黄砂进行有效的清洗，直接输送到搅拌地，克服了人力翻运、清洗的落后工艺;并将清洗砂粒用水回收，进行处理，实现循环利用，节约了宝贵的水资源。
