申请日2014.12.30
公开(公告)日2015.05.27
IPC分类号B01D5/00; B01J19/00; B01D3/42; B01D3/00
摘要
本实用新型提供一种降低污水中新戊二醇含量的装置。该降低污水中新戊二醇含量的装置包括真空泵，真空泵的下端进口与蒸汽管线连接，真空泵的侧面进口与不凝气管线连接，真空泵的上端出口与管线a的进口端连接，管线a的出口端与管线c的进口端连接，管线c的出口端连接冷却器的右侧上端进口，冷却器的右侧上端出口连接循环水回水管线，冷却器的右侧下端进口连接循环水给水管线，冷却器的左侧下端通过管线d与轻组分塔左侧进口连接，轻组分塔右侧进口与轻组分塔进料管线连接。本实用新型可以有效降低轻组分塔进料段温度，进而控制塔顶温度，减少污水中新戊二醇含量，降低污水中COD，减少生产成本，提高新戊二醇成品竞争力。

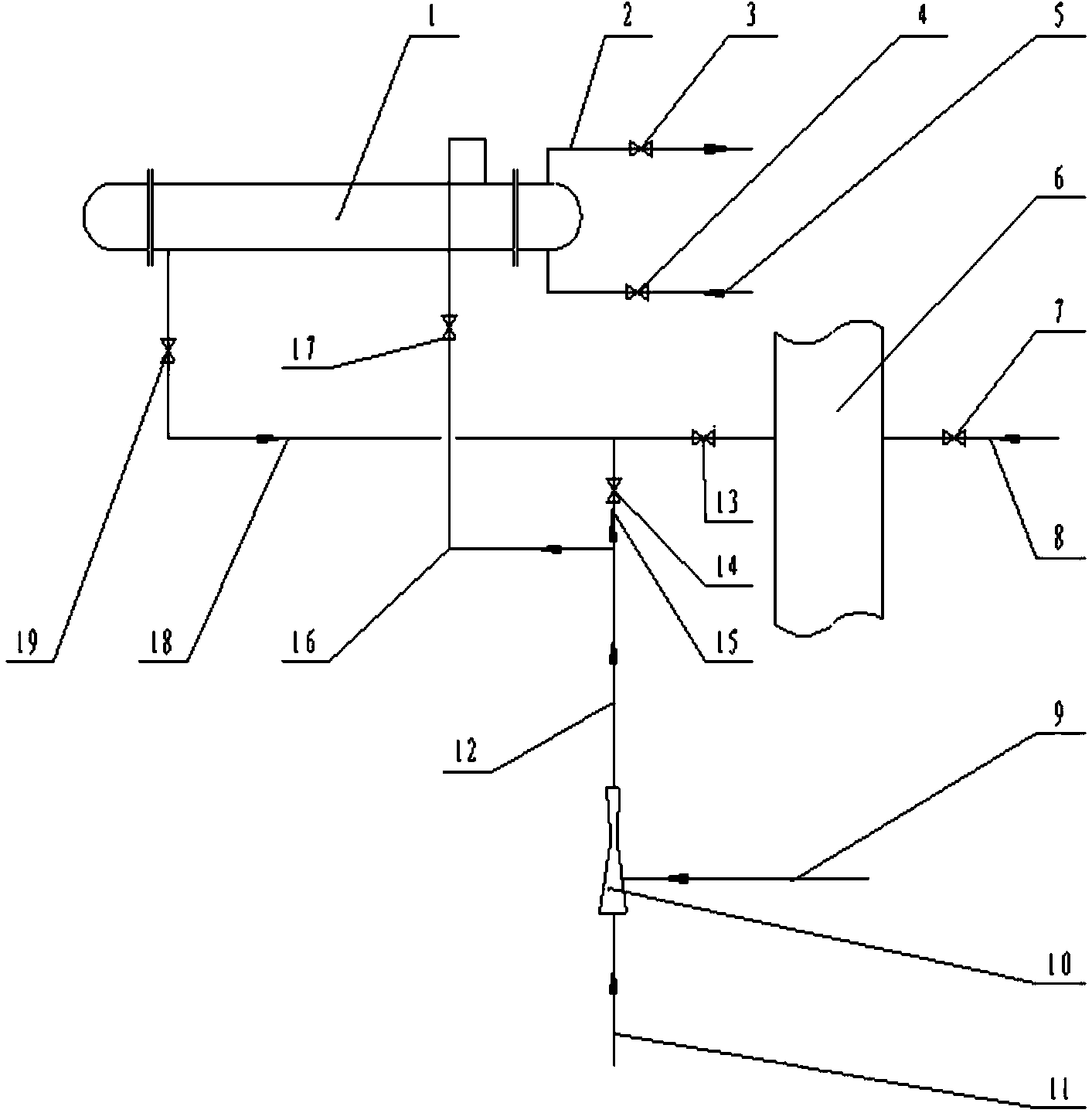

摘要附图
权利要求书
1.一种降低污水中新戊二醇含量的装置,包括真空泵(10)，其 特征是：真空泵(10)的下端进口与蒸汽管线(11)连接，真空泵(10) 的侧面进口与不凝气管线(9)连接，真空泵(10)的上端出口与管 线a(12)的进口端连接，管线a(12)的出口端一部分与管线c(16) 的进口端连接，在管线c(16)上安装阀f(17)，管线a(12)的出 口端另一部分与管线b(15)进口端连接，在管线b(15)上安装阀 e(14)，管线b(15)出口端连接在阀g(19)与阀d(13)之间的 管线上，管线c(16)的出口端连接冷却器(1)的右侧上端进口， 冷却器(1)的右侧上端出口连接循环水回水管线(2)，在循环水回 水管线(2)上安装阀a(3)，冷却器(1)的右侧下端进口连接循环 水给水管线(5)，在循环水回水管线(5)上安装阀b(4)，冷却器 (1)的左侧下端出口与管线d(18)的进口连接，在管线d(18)上 依次安装阀g(19)和阀d(13)，管线d(18)的出口与轻组分塔(6) 左侧进口连接，轻组分塔(6)右侧进口与轻组分塔进料管线(8)连 接，在轻组分塔进料管线(8)上安装阀c(7)。
说明书
一种降低污水中新戊二醇含量的装置
技术领域：
本实用新型涉及生产新戊二醇设备，具体涉及一种降低污水中新戊二醇含量的装置。
背景技术：
在现有的新戊二醇生产中，重组分塔不凝气直接进入轻组分塔，不凝气也叫真空尾气，真空尾气和物料同时进入轻组分塔塔一层填料下，真空尾气温度高达180-220℃，而物料进料温度为95-100℃，两者物料进料端处于同一水平面，而温差相差大，为控制塔顶温度，控制污水中新戊二醇含量，不得不增加塔顶回流量，为此造成蒸汽消耗过多，同时也不利于减轻污水中COD，通过增加一台冷却器，用循环水给真空尾气降温，将真空尾气冷却至略低于物料进料温度或者与物料进料温度相当，这样有利于控制轻组分塔塔顶温度，也减少新戊二醇在污水中跑损量，同时也减少蒸汽消耗，即提高轻组分塔的分离效果。
实用新型内容：
为了解决现有污水中新戊二醇含量高的问题，造成污水中COD超高，影响污水处理场处理量及新戊二醇收率，本实用新型提出降低污水中新戊二醇的跑损量的装置，该装置能够降低污水中COD，从而解决上述问题。
本实用新型技术方案是：该降低污水中新戊二醇含量的装置包括真空泵，真空泵的下端进口与蒸汽管线连接，真空泵的侧面进口与不凝气管线连接，真空泵的上端出口与管线a的进口端连接，管线a的出口端一部分与管线c的进口端连接，在管线c上安装阀f，管线a的出口端另一部分与管线b进口端连接，在管线b上安装阀e，管线b出口端连接阀g与阀d之间的管线上，管线c的出口端连接冷却器的右侧上端进口，冷却器的右侧上端出口连接循环水回水管线，在循环水回水管线上安装阀a，冷却器的右侧下端进口连接循环水给水管 线，在循环水回水管线上安装阀b，冷却器的左侧下端出口与管线d的进口连接，在管线d上依次安装阀g和阀d，管线d的出口与轻组分塔左侧进口连接，轻组分塔右侧进口与轻组分塔进料管线连接，在轻组分塔进料管线上安装阀c。
本实用新型具有如下有益效果：本实用新型通过在冷却器内注入冷却水，冷却水能够把真空尾气由气态冷凝变成凝液进入轻组分塔中，可以有效降低轻组分塔进料段温度，进而控制塔顶温度，减少污水中新戊二醇含量，降低污水中COD，减轻污水处理场的处理量，减少生产成本，提高新戊二醇成品竞争力。
