申请日2015.01.21
公开(公告)日2015.04.22
IPC分类号B01D24/46; B01D24/12
摘要
本发明公开了一种重力式水处理设备，包括罐体，所述罐体安装配水浴氧系统，自动识别杂质沉积程度，采用高清晰透视窗可以随时观察罐体内部含污情况;所述罐体设置虹吸管，虹吸采用分段液位指示，可以智能自动进行反洗;所述罐体上部设置进水管，所述罐体一侧设置出水管，所述罐体底部设置排水管，所述罐体的内部设置承托层和过滤层，所述过滤层在承托层的上部。该设备整体采用UPVC材质制作，抗腐蚀，耐老化，设备使用时间长，且根据需要涉计多罐组合式，水力自动化流体控制更加智能化和合理化。
权利要求书
1.一种重力式水处理设备，包括罐体，其特征在于，所述罐体安装配水浴氧系 统，所述罐体设置虹吸管，所述罐体上部设置进水管，所述罐体一侧设置出水管， 所述罐体底部设置排水管，所述罐体的内部设置承托层和过滤层，所述过滤层在 承托层的上部。
2.根据权利要求1所述的一种重力式水处理设备，其特征在于，该设备整体采 用UPVC材质制作。
3.根据权利要求1所述的一种重力式水处理设备，其特征在于，该设备根据要 求设置单罐式、双罐组合式、三罐组合式、四罐组合式或多罐组合式。
4.根据权利要求1所述的一种重力式水处理设备，其特征在于，过滤层的滤板 间隔为2.5mm。
说明书
一种重力式水处理设备
技术领域
本发明涉及一种净水设备，具体为一种重力式水处理设备。
背景技术
重力式水处理设备：无大型阀门、正水头过滤、冲洗自动化、造价低及操作管理方便等优点，被广泛应用于地表水净化、景观水净化、河湖水净化、地下水除铁除锰、自来水厂、工业循环水旁流过滤、生产废水除悬浮杂质、有机污水经生化处理和二次沉淀池处理之后的后续过滤,以及室内游泳池水的过滤，等多种行业的水体净化。
而现有的处理设备，多采用寿命短暂的玻璃钢材质制造，或者采用容易锈蚀的金属材质制造;且其设计单一多为单罐式，体积较大、占地面积大，设备的水力自动化流体控制结构不合理，智能化水平较低。
发明内容
本发明的目的在于提供一种重力式水处理设备，以解决上述背景技术中提出的问题。
为实现上述目的，本发明提供如下技术方案：

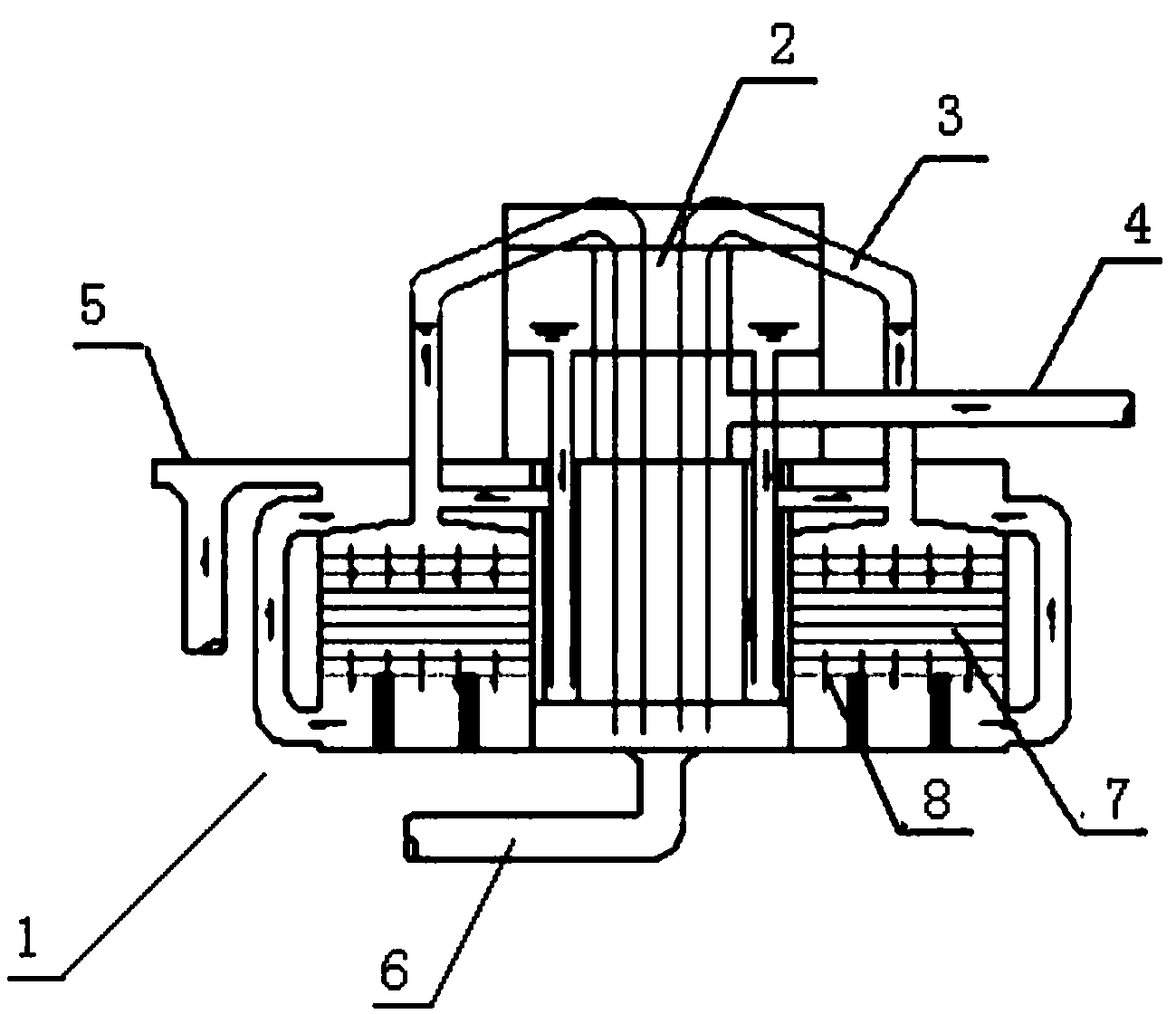

一种重力式水处理设备，包括罐体，所述罐体安装配水浴氧系统，自动识别杂质沉积程度，采用高清晰透视窗可以随时观察罐体内部含污情况;所述罐体设置虹吸管，虹吸管采用分段液位指示，可以智能自动进行反洗;所述罐体上部设置进水管，所述罐体一侧设置出水管，所述罐体底部设置排水管，所述罐体的内部设置承托层和过滤层，所述过滤层在承托层的上部。
作为优选，该设备整体采用UPVC材质制作，抗腐蚀、耐老化、使用时间长。
作为优选，该设备根据要求设置单罐式、双罐组合式、三罐组合式、四罐组合式或多罐组合式。
作为优选，过滤层的滤板间隔为2.5mm。
与现有技术相比本发明的优点：该设备整体采用UPVC材质制作，抗腐蚀，耐老化，设备使用时间长，且根据需要涉计多罐组合式，水力自动化流体控制更加智能化和合理化。
