申请日2015.01.22
公开(公告)日2015.07.29
IPC分类号E03C1/12
摘要

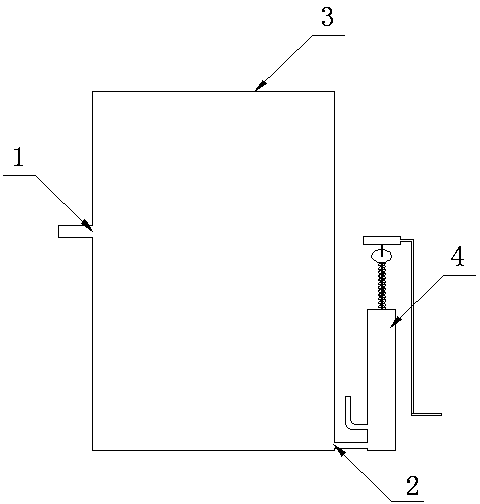

本实用新型具体涉及一种家庭废水利用水箱，包括设有入水口和出水口的箱体，所述入水口与供水管路连通，所述水箱还包括手动加压泵，所述手动加压泵包括筒体和筒状内腔，筒体底部设有入水口，所述入水口与所述水箱箱体的出水口连通，在高于入水口的内腔内设有中间开孔的下凹隔层，在隔层上设有直径大于隔层中间孔径的浮珠，在高于隔层的筒体上设有出水口，隔层向上设有活塞。本实用新型中的家庭废水利用水箱，不仅结构简单、成本低廉，而且操作方便、节约占地面积。
权利要求书
1.一种家庭 废水利用水箱，包括设有入水口和出水口的箱体，所述入水口与供水管路连通，其特征在于：所述水箱还包括手动加压泵， 所述手动加压泵包括筒体和筒状内腔，筒体底部设有入水口，所述入水口与所述水箱箱体的出水口连通，在高于入水口的内腔内设有中间开孔的下凹隔层，在隔层上设有直径大于隔层中间孔径的浮珠，在高于隔层的筒体上设有出水口，隔层向上设有活塞，所述活塞具有活塞杆。
2.如权利要求1所述的家庭废水利用水箱，其特征在于：在所述活塞杆顶端设置把手。
3.如权利要求1所述的家庭废水利用水箱，其特征在于：所述筒体设有上盖，所述活塞杆穿过上盖，在所述上盖上部设有环绕所述杆的弹簧。
4.如权利要求2所述的家庭废水利用水箱，其特征在于：在所述把手下方环绕活塞杆设有固定的挡片。
5.如权利要求3所述的家庭废水利用水箱，其特征在于：在所述活塞杆顶端连接有踏板。
6.如权利要求1至5中任意一项所述的水箱，其特征在于：所述水箱箱体顶部设有盖体，在所述盖体的下侧设有电动水泵，所述电动水泵的入水口与水箱箱体的底部连通，电动水泵的出水口接有软管。
7.如权利要求1至5中任意一项所述的水箱，其特征在于：在所述水箱箱体内加设一个污水入口，在所述箱体内加设底部通过过滤层与所述水箱箱体连通的污水箱，所述污水入口与污水箱连通。
8.如权利要求1至5中任意一项所述的水箱，其特征在于：在所述水箱箱体上部，加设马桶水箱。
9.如权利要求1至5中任意一项所述的水箱，其特征在于：在所述水箱箱体侧壁上设置可以与其配合使用的马桶相固定的卡合装置。
10.如权利要求1至5中任意一项所述的水箱，其特征在于：在所述水箱箱体外壁上设有水龙头。
说明书
家庭废水利用水箱
技术领域
本实用新型涉及一种民用废水利用领域，具体涉及一种家庭废水利用水箱。
背景技术
随着工农业的发展，水资源日益紧缺，节约用水已经是我们实现可持续发展的当务之急。然而在日常生活中，很多可以二次利用的水资源却被直接排放掉了，例如每个家庭中的洗漱用水、洗菜、洗衣用水，还可以用来冲洗马桶和清洗墩布等二次利用，但由于没有合适的设备将这些“废水”收集起来，它们就随着下水管路直接流走了，进而造成了水资源的浪费。
虽然现在也有一些家庭将这些废水利用盆或桶等容器收集起来，用来冲马桶和清洗墩布，但是这样做有很多弊端：水桶或水盆的占地面积较大，不能与墙壁贴合放置，放在卫生间会造成空间拥挤，而且每次收集废水和冲洗马桶都需要进行搬抬等高强度体力劳动，既费时又费力。
发明内容
本实用新型的目的在于提出一种家庭废水利用水箱，它可以将生活废水统一收集起来再次回收利用，不仅结构简单、操作方便，而且占地体积小，也可以与马桶制成一体配套使用，更加节省空间。
本实用新型的目的是这样实现的：一种家庭废水利用水箱，包括设有入水口和出水口的箱体，所述入水口与供水管路连通，所述水箱还包括手动加压泵， 所述手动加压泵包括筒体和筒状内腔，筒体底部设有入水口，所述入水口与所述水箱箱体的出水口连通，在高于入水口的内腔内设有中间开孔的下凹隔层，在隔层上设有直径大于隔层中间孔径的浮珠，在高于隔层的筒体上设有出水口，隔层向上设有活塞，所述活塞具有活塞杆。
进一步的，在所述活塞杆顶端设置把手。
进一步的，所述筒体设有上盖，所述活塞杆穿过上盖，在所述上盖上部设有环绕所述活塞杆的弹簧。
进一步的，在所述把手下方环绕活塞杆设有固定的挡片。
进一步的，在所述活塞杆顶端连接有踏板。
进一步的，所述水箱箱体顶部设有盖体，在所述盖体的下侧设有电动水泵，所述电动水泵的入水口与水箱箱体的底部连通，电动水泵的出水口接有软管。
进一步的，在所述水箱箱体内加设一个污水入口，在所述箱体内加设底部通过过滤层与所述水箱箱体连通的污水箱，所述污水入口与污水箱连通。
进一步的，在所述水箱箱体上部，加设马桶水箱。
进一步的，在所述水箱箱体侧壁上设置可以与其配合使用的马桶相固定的卡合装置。
进一步的，在所述水箱箱体外壁上设有水龙头。
由于实施上述技术方案，本实用新型中的家庭废水利用水箱，不仅结构简单、成本低廉，而且操作方便、节约占地面积。
