申请日2015.04.15
公开(公告)日2015.08.26
IPC分类号C02F1/66; B01D46/00; B01D53/02
摘要

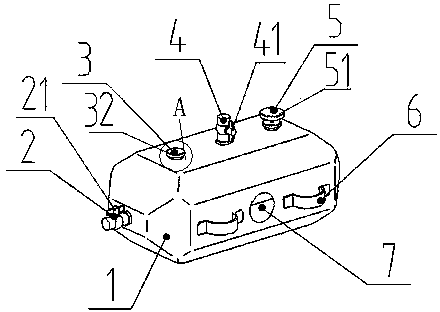

本实用新型提出的一种污水处理水囊，包括水囊主体，所述水囊主体内层涂覆有耐腐蚀层，所述耐腐蚀层为聚四氟乙烯PTFE，水囊主体上端面设有进水口、排气口和投药口，水囊主体左端面设有排水口，所述进水口连通水囊主体内部，进水口处设有进水截止阀，所述排水口连通水囊主体内部，排水口处设有排水截止阀，所述排气口连通水囊主体内部，其上设有呈圆柱形的空气过滤器，所述空气过滤器为活性炭空气过滤器，空气过滤器套合在排气口上方，空气过滤器与排气口为可拆卸式，所述投药口连通水囊主体内部，投药口处设有投药网，所述投药网为多目网状结构，其截面呈U型，并伸入水囊主体内，投药口上端设有橡胶盖，所述水囊主体的前后两侧设有多组把手，所述把手对称设置，水囊主体前端面设有观察口，所述观察口为玻璃材质，其上画有水位线。
权利要求书
1.一种污水处理水囊，其特征在于，包括水囊主体，所述水囊主体内层涂覆有耐腐蚀层，所述耐腐蚀层为聚四氟乙烯PTFE，水囊主体上端面设有进水口、排气口和投药口，水囊主体左端面设有排水口，所述进水口连通水囊主体内部，进水口处设有进水截止阀，所述排水口连通水囊主体内部，排水口处设有排水截止阀，所述排气口连通水囊主体内部，其上设有呈圆柱形的空气过滤器，所述空气过滤器为活性炭空气过滤器，空气过滤器套合在排气口上方，空气过滤器与排气口为可拆卸式，所述投药口连通水囊主体内部，投药口处设有投药网，所述投药网为多目网状结构，其截面呈U型，并伸入水囊主体内，投药口上端设有橡胶盖，所述水囊主体的前后两侧设有多组把手，所述把手对称设置，水囊主体前端面设有观察口，所述观察口为玻璃材质，其上画有水位线。
说明书
一种污水处理水囊
技术领域
本实用新型涉及污水处理领域，更具体地说，是涉及一种用于对受污染的液体快速简便、可靠的处理方式。
背景技术
目前科学治理排污是环境保护的重点，大规模的排污需要专业的设备仪器。但对于小量的排污，大部分都是选择就地排放，积少成多后对环境的污染还是很明显的，不因善小而不为不因恶小而为之，科学治理排污要从点点滴滴做起。
实用新型内容
本实用新型所要解决的技术问题是，克服现有技术中存在的不足，提供一种具备污水处理功能，同时保证具备良好密封性能、耐腐蚀性能的污水处理水囊。
为解决以上技术问题，本实用新型提供的技术方案是:
一种污水处理水囊，其特征在于，包括水囊主体，所述水囊主体内层涂覆有耐腐蚀层，所述耐腐蚀层为聚四氟乙烯PTFE，水囊主体上端面设有进水口、排气口和投药口，水囊主体左端面设有排水口，所述进水口连通水囊主体内部，进水口处设有进水截止阀，所述排水口连通水囊主体内部，排水口处设有排水截止阀，所述排气口连通水囊主体内部，其上设有呈圆柱形的空气过滤器，所述空气过滤器为活性炭空气过滤器，空气过滤器套合在排气口上方，空气过滤器与排气口为可拆卸式，所述投药口连通水囊主体内部，投药口处设有投药网，所述投药网为多目网状结构，其截面呈U型，并伸入水囊主体内，投药口上端设有橡胶盖;
所述水囊主体的前后两侧设有多组把手，所述把手对称设置，水囊主体前端面设有观察口，所述观察口为玻璃材质，其上画有水位线。
本实用新型的工作原理：
(1)准备工作：水囊使用前，关闭进水截止阀和排水截止阀，进水口连接污水管道，出水口连接排水管道，从投药口投入中和污水的药物(也可在排放过程中投放)，检查空气过滤器，如有必要，需及时更换;
(2)开始工作：将进水截止阀打开，污水进入水囊内，从观察口观察，达到水位线后，关闭进水截止阀，等污水中和后，打开排水截止阀，将中和后的无污染的水经排水管道排出水囊，随后关闭排水截止阀，从投药口投入中和污水的药物，再从步骤(2)的开头开始工作，达成污水处理循环。
本实用新型的有益效果为：
本实用新型提出的一种污水处理水囊，其结构简单，设计合理，体积小，方便运输，移动性强，适用于小量排污的污水处理，较大型污水处理而言，本实用新型价格低廉，实用性强，安装运输方便，应用性广，广泛应用后，可有效降低因小量排污积少成多对环境造成的破坏，同时本实用新型具备良好密封性能和耐腐蚀性能，同时配置空气过滤器，可有效杜绝因污水外泄和刺激性气体的挥发，对工作人员的健康损害和对工作环境的和破坏。
