申请日2015.02.12
公开(公告)日2015.09.09
IPC分类号B01D25/12; B01D36/02
摘要
本实用新型属于酸洗污泥生产设备应用技术领域，具体公开了一种应用于酸洗污泥处理的高效压滤机，包括左支腿和右支腿，及设置在左支腿上的左定位板，及右支腿上的右定位板，及两端连接左定位板、右定位板的支撑横梁，及设置在支撑横梁上且一侧与右定位板连接的过滤机构，及设置在左定位板一侧且贯穿左定位板与过滤机构一侧连接的第一驱动气缸、第二驱动气缸，及贯穿右定位板与过滤机构连接的第一进料口、第二进料口。本实用新型采用双液压驱动结构，快速驱动所大面积过滤机构高效完成压滤动作，提高了工作效率及压滤质量;液体收集槽内的滤板对滤液进行过滤，与传统压滤机相比，实现了二次过滤，提高所处理的酸洗污泥过滤质量。
权利要求书

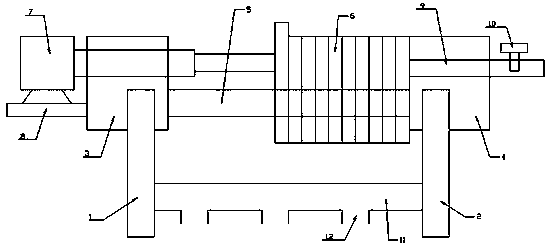

1.一种应用于酸洗污泥处理的高效压滤机，其特征在于：包括左支腿(1)和右支腿(2)，及设置在左支腿(1)上的左定位板(3)，及右支腿(2)上的右定位板(4)，及两端连接左定位板(3)、右定位板(4)的支撑横梁(5)，及设置在支撑横梁(5)上且一侧与右定位板(4)连接的过滤机构(6)，及设置在左定位板(3)一侧且贯穿左定位板(3)与过滤机构(6)一侧连接的第一驱动气缸(7)、第二驱动气缸(13)，及设置在左定位板(3)一侧，用于安装第一驱动气缸(7)、第二驱动气缸(13)的气缸安装座(8)，及贯穿右定位板(4)与过滤机构(6)连接的第一进料口(9)、第二进料口(14)，及分别设置在第一进料口(9)、第二进料口(14)上的第一阀门(10)、第二阀门(15)，及设置在支撑横梁(5)下方且两端分别连接左支腿(1)和右支腿(2)的液体收集槽(11)，及设置在液体收集槽(11)上的液体出料口(12)。
2.根据权利要求1所述的一种应用于酸洗污泥处理的高效压滤机，其特征在于：所述液体收集槽(11)设置为半圆型结构。
3.根据权利要求1或2所述的一种应用于酸洗污泥处理的高效压滤机，其特征在于：所述应用于酸洗污泥处理的高效压滤机，还包括设置在液体收集槽(11)内的滤板(16)，其中，滤板(16)与液体收集槽(11)为拆卸结构。
4.根据权利要求1所述的一种应用于酸洗污泥处理的高效压滤机，其特征在于：所述过滤机构(6)滤料为活性炭，其过滤精度为10-20um。
5.根据权利要求3所述的一种应用于酸洗污泥处理的高效压滤机，其特征在于：所述滤板(16)为纤维滤板，其过滤精度为2um。
说明书
一种应用于酸洗污泥处理的高效压滤机
技术领域
本实用新型属于酸洗污泥生产设备应用技术领域，具体涉及一种应用于酸洗污泥处理的高效压滤机。
背景技术
压滤机是一种常用的固液分离设备，广泛应用于化工、制药、冶金、染料、食品、酿造、陶瓷以及环保等行业。压滤机由多块滤板和滤框组成过滤机构并通过压力推动的过滤装置，主要分为板式压滤机、箱式压力机和立式压滤机三种，传统的三种压滤机，其过滤机构工作压滤面积小、效率低，而且不易操作，长期使用后由于承重性差，出现机架弯曲的现象，以及过滤机构与驱动部件设计合理，导致过滤效果差，出现滞留积液，而这是当前所亟待解决的。
因此，基于上述问题，本实用新型提供一种应用于酸洗污泥处理的高效压滤机。
实用新型内容
实用新型目的：本实用新型的目的是提供一种应用于酸洗污泥处理的高效压滤机，其结构简单、组装使用方便且使用寿命长，采用双液压驱动结构，快速驱动所大面积过滤机构高效完成压滤动作，提高了工作效率及压滤质量，实现生产压滤要求。
技术方案：本实用新型提供一种应用于酸洗污泥处理的高效压滤机，包括左支腿和右支腿，及设置在左支腿上的左定位板，及右支腿上的右定位板，及两端连接左定位板、右定位板的支撑横梁，及设置在支撑横梁上且一侧与右定位板连接的过滤机构，及设置在左定位板一侧且贯穿左定位板与过滤机构一侧连接的第一驱动气缸、第二驱动气缸，及设置在左定位板一侧，用于安装第一驱动气缸、第二驱动气缸的气缸安装座，及贯穿右定位板与过滤机构连接的第一进料口、第二进料口，及分别设置在第一进料口、第二进料口上的第一阀门、第二阀门，及设置在支撑横梁下方且两端分别连接左支腿和右支的液体收集槽，及设置在液体收集槽上的液体出料口。
本技术方案的，所述液体收集槽设置为半圆型结构。
本技术方案的，所述应用于酸洗污泥处理的高效压滤机，还包括设置在液体收集槽内的滤板，其中，滤板与液体收集槽为拆卸结构。
本技术方案的，所述过滤机构滤料为活性炭，其过滤精度为10-20um。
本技术方案的，所述滤板为纤维滤板，其过滤精度为2um。
与现有技术相比，本实用新型一种应用于酸洗污泥处理的高效压滤机的有益效果在于：1、其结构简单、组装使用方便及使用寿命长，使用过程中采用双液压驱动结构，快速驱动所大面积过滤机构高效完成压滤动作，提高了工作效率及压滤质量，实现生产压滤要求;2、液体收集槽内的滤板对滤液进行过滤，与传统压滤机相比，实现了二次过滤，提高所处理的酸洗污泥过滤质量，便于下一步生产。
