申请日2014.12.31
公开(公告)日2015.05.27
IPC分类号C02F1/72
摘要
本实用新型公开了一种用于污水深度处理的新型芬顿反应器,包括壳体，所述壳体内设置有加药混合装置、反应器和泥水分离器，所述加药混合装置设置在所述反应器的底部进口端，所述反应器内设置有加热盘管，所述反应器的出口端设置有所述泥水分离器。本实用新型各工序采用无间连接，实现了在设备内进行布水、加药和回流等操作过程，使得反应物在容器内混合均匀，反应充分处理均匀稳定。

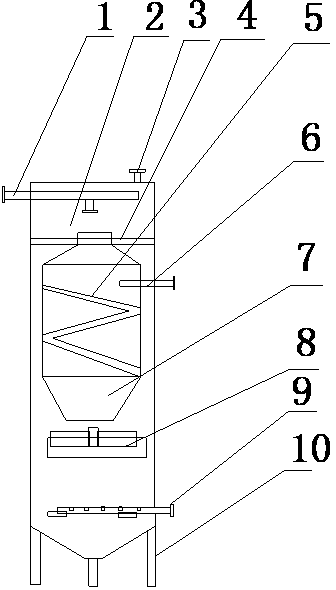

摘要附图
权利要求书
1.一种用于污水深度处理的新型芬顿反应器，包括壳体，其特征在于：所述壳体内设置有加药混合装置、反应器和泥水分离器，所述加药混合装置设置在所述反应器的底部进口端，所述反应器内设置有加热盘管，所述反应器的出口端设置有所述泥水分离器。
2.根据权利要求1所述的一种用于污水深度处理的新型芬顿反应器，其特征在于：所述加药混合装置包括布水管和螺旋分布器，所述布水管设置在所述螺旋分布器的下方，所述螺旋分布器的出口端与所述反应器的进口端连接。
3.根据权利要求1所述的一种用于污水深度处理的新型芬顿反应器，其特征在于：所述泥水分离器包括沉淀板和集水管，所述沉淀板设置在所述反应器的出口端，所述集水管设置在所述沉淀板的上方。
4.根据权利要求1所述的一种用于污水深度处理的新型芬顿反应器，其特征在于：所述反应器上设置有回水管。
5.根据权利要求1所述的一种用于污水深度处理的新型芬顿反应器，其特征在于：所述壳体上设置有加药孔。
说明书
一种用于污水深度处理的新型芬顿反应器
技术领域
本实用新型涉一种污水处理装置，尤其涉及到一种用于污水深度处理的新型芬顿反应器，属于污水处理领域。
背景技术
芬顿反应器是一种用于去除难降解有机污染物的反应容器，在如印染废水、含油废水、含酚废水、焦化废水、含硝基苯废水、二苯胺废水等废水处理中体现了很广泛的应用。
目前，基于芬顿反应原理的废水深度处理装置加药混合、反应、泥水分离等工序均采用分体设备，每个工序均在单独的设备中进行。这种处理方法所需设备多，操作复杂，占地面积大，动力消耗高，而且在各工序输送过程中容易出现泄漏等现象，除污处理效果不稳定。
实用新型内容
本实用新型的目的在于克服现有技术的缺点，提供一种结构简单、高效处理的用于污水深度处理的新型芬顿反应器。
本实用新型包括壳体，所述壳体内设置有加药混合装置、反应器和泥水分离器，所述加药混合装置设置在所述反应器的底部进口端，所述反应器内设置有加热盘管，所述反应器的出口端设置有所述泥水分离器。
具体地，所述加药混合装置包括布水管和螺旋分布器，所述布水管设置在所述螺旋分布器的下方，所述螺旋分布器的出口端与所述反应器的进口端连接。
具体地，所述泥水分离器包括沉淀板和集水管，所述沉淀板设置在所述反应器的出口端，所述集水管设置在所述沉淀板的上方。
具体地，所述反应器上设置有回水管。
具体地，所述壳体上设置有加药孔。
本实用新型的有益效果在于：
本实用新型各工序采用无间连接，实现了在设备内进行布水、加药和回流等操作过程，使得反应物在容器内混合均匀，反应充分处理均匀稳定。
