申请日2015.01.26
公开(公告)日2015.07.08
IPC分类号B01F7/18; C02F1/52; B01F15/02
摘要

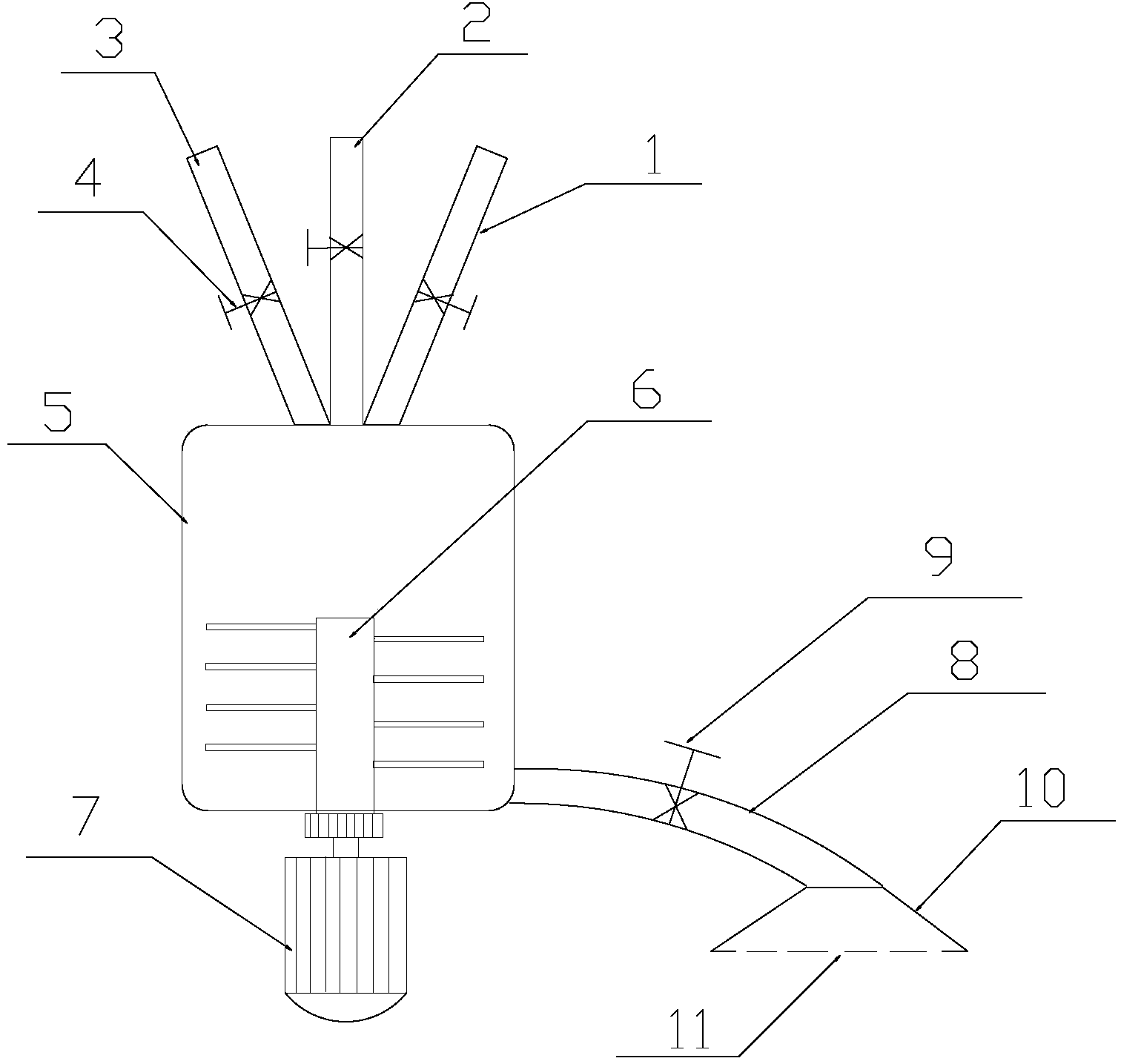

本实用新型公开了一种污水处理磁粉的预混合装置，主要包括磁粉管、污水管、絮凝剂管、第一阀门、混合罐、搅拌装置、电机、出口管和第二阀门，所述磁粉管入口设于所述混合罐顶端，所述污水管入口设于所述混合罐顶端，所述絮凝剂管入口设于所述混合罐顶端，所述磁粉管、污水管和絮凝剂管上分别设有第一阀门，所述混合罐内设有搅拌装置，所述电机设于所述混合罐底端外侧，所述电机与搅拌装置传动连接，所述混合罐侧壁下端设有出口管，所述出口管上设有第二阀门。本实用新型结构简单，使用方便，预混效果显著，磁粉分散更均匀，絮凝胶团更大，净化效果更好。
权利要求书
1.一种污水 处理磁粉的预混合装置，其特征在于：主要包括磁粉管、污水 管、絮凝剂管、第一阀门、混合罐、搅拌装置、电机、出口管和第二阀门，所述 磁粉管入口设于所述混合罐顶端，所述污水管入口设于所述混合罐顶端，所述絮 凝剂管入口设于所述混合罐顶端，所述磁粉管、污水管和絮凝剂管上分别设有第 一阀门，所述混合罐内设有搅拌装置，所述电机设于所述混合罐底端外侧，所述 电机与搅拌装置传动连接，所述混合罐侧壁下端设有出口管，所述出口管上设有 第二阀门。
2.如权利要求1所述的污水处理磁粉的预混合装置，其特征在于：还包括 喷洒器和若干通孔，所述出口管连接喷洒器，所述喷洒器底端设有若干通孔。
说明书
一种污水处理磁粉的预混合装置
技术领域
本实用新型涉及一种污水处理设备，更具体地说，涉及一种污水处理磁粉的 预混合装置。
背景技术
现有的超磁污水分离工艺已经广泛得到应用，由于其投资建造和运行成本低， 占地面积少，成为污水处理领域的研究热点。但是在超磁分离过程中，磁粉需要 进行回收再利用，以节约资源，但是回收后的磁粉由于还存在一部分絮凝物质， 所以会结块，影响了其再次使用，而如果直接将其投放到混合池中，会大大影响 污水的净化效果。
因此，由于现有技术中存在上述的技术缺陷，是本领域内技术人员亟待解决 的技术问题。
实用新型内容
本实用新型的目的为提供一种污水处理磁粉的预混合装置，旨在解决现有技 术存在的回收后的磁粉结块，分散不均匀影响回收使用效果的问题。
为实现上述目的，本实用新型提供如下技术方案：
一种污水处理磁粉的预混合装置，主要包括磁粉管、污水管、絮凝剂管、第 一阀门、混合罐、搅拌装置、电机、出口管和第二阀门，所述磁粉管入口设于所 述混合罐顶端，所述污水管入口设于所述混合罐顶端，所述絮凝剂管入口设于所 述混合罐顶端，所述磁粉管、污水管和絮凝剂管上分别设有第一阀门，所述混合 罐内设有搅拌装置，所述电机设于所述混合罐底端外侧，所述电机与搅拌装置传 动连接，所述混合罐侧壁下端设有出口管，所述出口管上设有第二阀门。
优选的，还包括喷洒器和若干通孔，所述出口管连接喷洒器，所述喷洒器底 端设有若干通孔。
本实用新型的有益效果在于：通过在混合罐中设置搅拌装置，将回收后的磁 粉块进行打碎，并通过设置磁粉管、絮凝剂管和污水管，使溶液进行小部分预混， 达到部分扩散和絮凝的目的，并在混合均匀后，通过出口管将预混溶液由喷洒器 均匀释放到混合池中，并能在混合池中形成更大的絮凝胶团，分离效果更佳。本 实用新型结构简单，使用方便，预混效果显著，磁粉分散更均匀。
