申请日2014.12.31
公开(公告)日2015.04.29
IPC分类号C02F103/16; C02F9/08
摘要
本发明提供一种含铜废水回收处理系统及含铜废水回收处理方法。一种含铜废水回收处理系统，包括：双氧水储存装置，用于储存双氧水;紫外辐照装置，与所述双氧水储存装置连通，用于对收集的含铜废水及双氧水储存装置输送的双氧水的混合物进行紫外辐照处理制备预处理液;酸碱调节装置，与所述紫外辐照装置连通，用于调节所述预处理液的pH值为7～10得到碱性废水;无机陶瓷膜过滤装置，与所述酸碱调节装置连通，用于对所述碱性废水进行过滤得到浓液及可以进行排放的清液;及酸化装置，与所述无机陶瓷膜过滤装置连通，用于调节所述浓液的pH值为3～4得到含铜的回收液。上述含铜废水回收处理系统可以降低污染物排放。

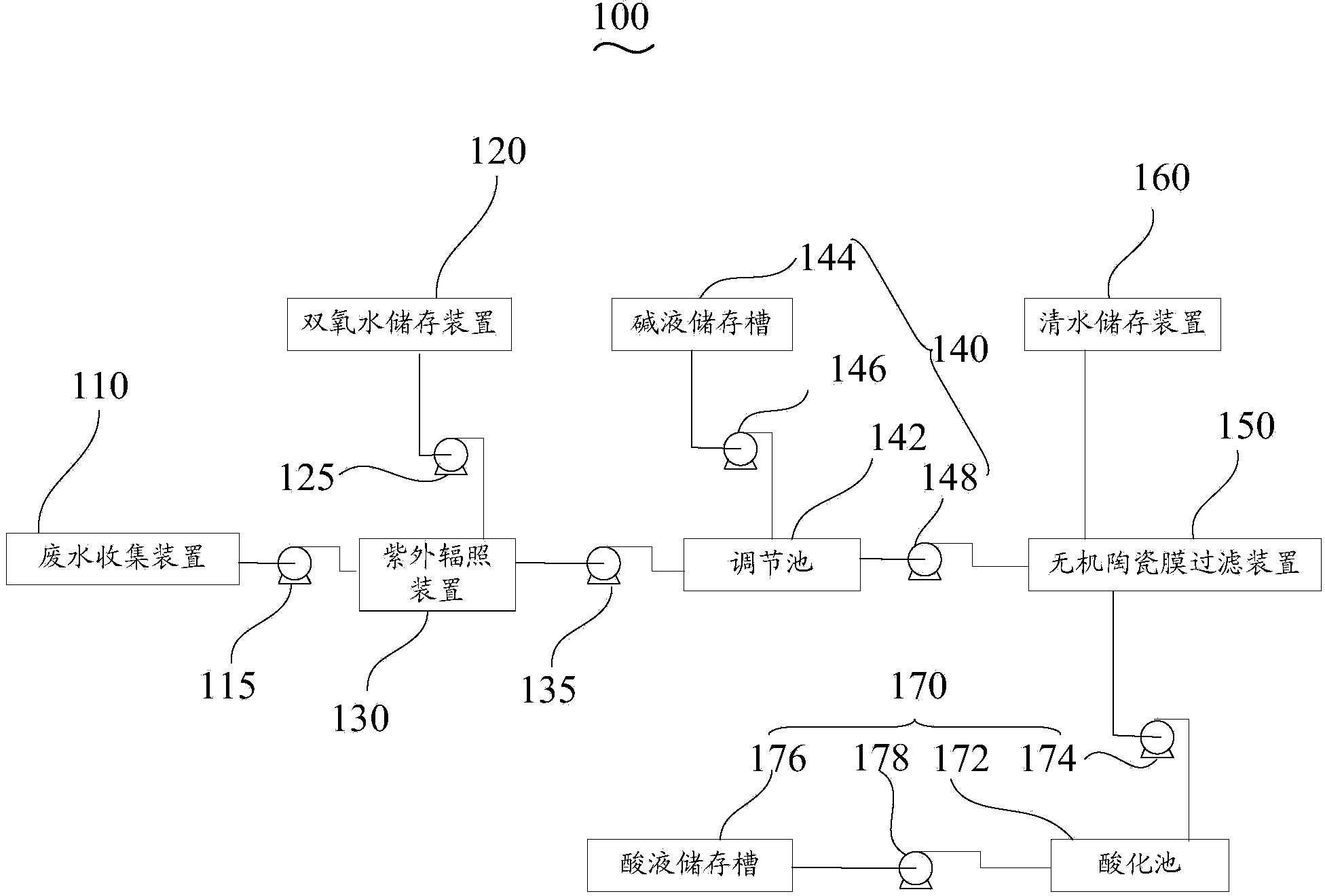

摘要附图
权利要求书
1.一种含铜废水回收处理系统，其特征在于，包括：
双氧水储存装置，用于储存双氧水;
紫外辐照装置，与所述双氧水储存装置连通，用于对收集的含铜废水及双 氧水储存装置输送的双氧水的混合物进行紫外辐照处理制备预处理液;
酸碱调节装置，与所述紫外辐照装置连通，用于调节所述预处理液的pH值 为7～10得到碱性废水;
无机陶瓷膜过滤装置，与所述酸碱调节装置连通，用于对所述碱性废水进 行过滤得到浓液及可以进行排放的清液;及
酸化装置，与所述无机陶瓷膜过滤装置连通，用于调节所述浓液的pH值为 3～4得到含铜的回收液。
2.根据权利要求1所述的含铜废水回收处理系统，其特征在于，还包括废 水收集装置及第一污水泵，所述废水收集装置通过所述第一污水泵与所述紫外 辐照装置连通。
3.根据权利要求1所述的含铜废水回收处理系统，其特征在于，所述紫外 辐照装置包括污水池，紫外辐照器及搅拌器，所述双氧水储存装置与所述污水 池连通，所述污水池用于收容含铜废水及双氧水储存装置输送的双氧水的混合 物，所述搅拌器设置于所述污水池且用于对所述混合物进行搅拌，所述紫外辐 照器至少部分插设于所述污水池中。
4.根据权利要求1所述的含铜废水回收处理系统，其特征在于，所述无机 陶瓷膜过滤装置使用的无机陶瓷膜为氧化铝无机陶瓷膜或二氧化钛无机陶瓷 膜。
5.根据权利要求1所述的含铜废水回收处理系统，其特征在于，所述无机 陶瓷膜的孔径为5～10μm。
6.一种含铜废水回收处理方法，其特征在于，包括以下步骤：
向含铜废水中加入双氧水并进行紫外光辐照得到预处理液;
调节所述预处理液的pH值为7～10得到碱性废水;
使用无机陶瓷膜过滤装置对所述碱性废水进行过滤得到清液及浓液;
调节所述浓液的pH值为3～4得到含铜的回收液。
7.根据权利要求6所述的含铜废水回收处理方法，其特征在于，在向含铜废水 中加入双氧水并进行紫外光辐照得到预处理液的步骤之前还包括步骤：检测所 述含铜废水的CODCr值，每升废水中需要加入的双氧水的体积为V， 其中，W为双氧水的质量百分比浓度，ρ为双氧水的密度， n是系数，n=1～2。
8.根据权利要求6所述的含铜废水回收处理方法，其特征在于，所述紫外 光辐照的功率为500W/m3～1000W/m3，紫外辐照的时间为2小时～4小时。
9.根据权利要求6所述的含铜废水回收处理方法，其特征在于，所述无机 陶瓷膜过滤装置使用的无机陶瓷膜为孔径为5～10μm的氧化铝无机陶瓷膜或二 氧化钛无机陶瓷膜。
10.根据权利要求6所述的含铜废水回收处理方法，其特征在于，使用硫 酸调节所述浓液的pH值为3～4。
说明书
含铜废水回收处理系统及含铜废水回收处理方法
技术领域
本发明涉及污水处理领域，尤其涉及一种含铜废水回收处理系统及含铜废 水回收处理方法。
背景技术
电镀铜是PCB(Printed Circuit Board)制造工艺中必不可少的一项工艺技术， 在电镀过程中不可避免的要产生大量含重金属铜的废水，废水中重金属铜离子 属于一种高度污染物。在PCB电镀过程中为了镀层平整等目的往往要添加各种 电镀添加剂，同时，为了PCB电镀过程中的过孔电镀等，也往往要使用各种特 殊的电镀添加剂。电镀添加剂一般会含有有毒有害的有机物，如何对这些废水 中所含的有毒有害有机物进行有效降解并达标排放，属于工业难题。
电镀企业对电镀过程中产生的含铜及有机污染物的废水多半采用委外的方 式进行处理，或者工厂进行预处理，预处理后再汇集至附近的电镀污水处理站 进行集中处理。委外处理属于污染物的转移过程，同时委外处理需要向被委托 企业支付额外的处理费用。预处理后在污水站集中处理时也要收取额外的污水 处理费。
传统的含铜电镀废水处理方式采用在废水中加入生石灰调节pH值至碱性， 形成含铜的沉淀，然后再将污水加入PAC、PAM等絮凝剂、混凝剂后排入沉淀 池中进行沉淀分离。上层清液再进行其它处理以去除有机污染物，下层污泥排 出后进行压滤，压滤后的干污泥再委托专门的企业进行污泥处理。在以上过程 中，絮凝沉淀过程中产生的污泥含有具有经济价值的重金属铜，而污泥进行后 续掩埋处理等成本很高。
发明内容
基于此，有必要提供一种可以降低污染物排放的含铜废水回收处理系统及 含铜废水回收处理方法。
一种含铜废水回收处理系统，包括：
双氧水储存装置，用于储存双氧水;
紫外辐照装置，与所述双氧水储存装置连通，用于对收集的含铜废水及双 氧水储存装置输送的双氧水的混合物进行紫外辐照处理制备预处理液;
酸碱调节装置，与所述紫外辐照装置连通，用于调节所述预处理液的pH值 为7～10得到碱性废水;
无机陶瓷膜过滤装置，与所述酸碱调节装置连通，用于对所述碱性废水进 行过滤得到浓液及可以进行排放的清液;及酸化装置，与所述无机陶瓷膜过滤 装置连通，用于调节所述浓液的pH值为3～4得到含铜的回收液。
在一个实施例中，还包括废水收集装置及第一污水泵，所述废水收集装置 通过所述第一污水泵与所述紫外辐照装置连通。
在一个实施例中，所述紫外辐照装置包括污水池，紫外辐照器及搅拌器， 所述双氧水储存装置与所述污水池连通，所述污水池用于收容含铜废水及双氧 水储存装置输送的双氧水的混合物，所述搅拌器设置于所述污水池且用于对所 述混合物进行搅拌，所述紫外辐照器至少部分插设于所述污水池中。
在一个实施例中，所述无机陶瓷膜过滤装置使用的无机陶瓷膜为氧化铝无 机陶瓷膜或二氧化钛无机陶瓷膜。
在一个实施例中，所述无机陶瓷膜的孔径为5～10μm。
一种含铜废水回收处理方法，包括以下步骤：
向含铜废水中加入双氧水并进行紫外光辐照得到预处理液;
调节所述预处理液的pH值为7～10得到碱性废水;
使用无机陶瓷膜过滤装置对所述碱性废水进行过滤得到清液及浓液;
调节所述浓液的pH值为3～4得到含铜的回收液。
在一个实施例中，在向含铜废水中加入双氧水并进行紫外光辐照得到预处 理液的步骤之前还包括步骤：检测所述含铜废水的CODCr值，每升废水中需要 加入的双氧水的体积为V，其中，W为双氧水的质量百分 比浓度，ρ为双氧水的密度，n是系数，n=1～2。
在一个实施例中，所述紫外光辐照的功率为500W/m3～1000W/m3，紫外辐 照的时间为2小时～4小时。
在一个实施例中，所述无机陶瓷膜过滤装置使用的无机陶瓷膜为孔径为氧 化铝膜或二氧化钛膜。
在一个实施例中，使用硫酸调节所述浓液的pH值为3～4。
上述含铜废水回收处理系统利用现有的设备进行改装，可以实现废水的处 理，在无机陶瓷膜装置过滤前利用紫外辐照装置对含铜废水进行讲解处理，清 水储存装置储存的清液可以直接排放，酸化装置处理后得到硫酸铜，可以直接 作为电镀过程再利用或者作为其它化工原料使用，处理废水后无有毒有害固体 废弃物产生，降低了污染物的排放;上述含铜废水的回收处理方法，通过UV 辐照处理下的H2O2和废水中重金属离子催化氧化实现了PCB电镀工业含铜废 水的直接达标排放与重金属铜回收同时进行;由于可以直接回收重金属铜，所 以没有有毒有害的固体废弃物产生，可以降低污染物排放，降低二次污染及相 关的处理费用，节约了废水处理成本。
