申请日2015.03.06
公开(公告)日2015.05.13
IPC分类号C02F9/08; C02F9/04
摘要
一种全膜法处理反渗透浓水及循环排污水的方法，属于废水处理及中水回用技术领域，本发明的方法是首先用调节池调节废水的水量和水质，然后加碱，在反应池中与水中的钙、镁离子发生反应，生成氢氧化镁与碳酸钙晶体，该混合液进入陶瓷膜过滤装置，水中的氢氧化镁，碳酸钙等晶体被陶瓷膜过滤后，浓缩液用板框压滤处理，透过液经加酸调节后进入一级反渗透装置，反渗透纯水回用，反渗透浓水进入纳滤，纳滤浓水返回到调节池中，纳滤产水进入二级反渗透装置浓缩，反渗透产水回用，浓水进入正渗透进一步浓缩，正渗透产水回用，剩余微量浓水进入蒸发装置蒸发或用作其他用途，使废水最终达到零排放。

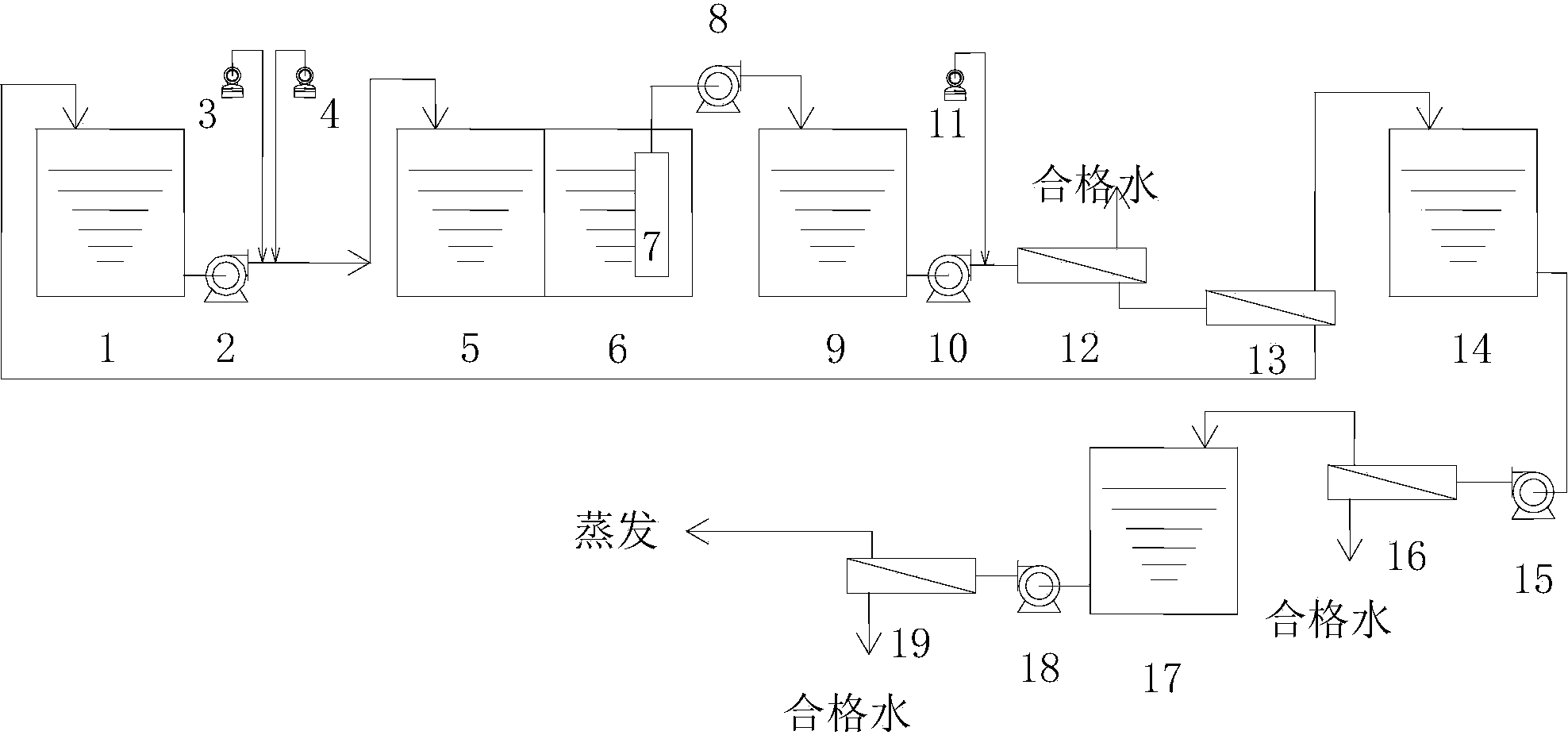

摘要附图
权利要求书
1.一种全膜法处理反渗透浓水及循环排污水的方法，其特征是，包括如下 步骤：
1)调节池中的反渗透浓水或/和循环排污水，通过原水泵输送，用两台加 碱泵分别加入过量的氢氧化钠和碳酸钠，到达反应池后、搅拌反应20-60min， 然后混合液自流到膜池;
2)膜池内设有陶瓷膜装置，混合液流入到陶瓷膜装置，陶瓷膜装置透过 液采用抽吸泵抽吸入产水箱;
3)产水箱中的透过液经过经一级增压泵增压，用加酸泵加酸调节pH为 6.5～7.5后进入到一级反渗透装置进行浓缩，一级反渗透装置透过液为处理合格 水;
4)一级反渗透装置浓水进入纳滤装置进行一、二价离子分离，纳滤装置 浓水主要含有二价离子，其经药剂法或冷冻法脱出硫酸根后返回到调节池;
5)纳滤装置透过液主要含有一价离子，进入纳滤水箱，二级增压泵进入 二级反渗透装置，二级反渗透装置产水为处理合格水;
6)二级反渗透装置浓水流入反渗透水箱，经增压泵加压后进入到正渗透 装置进行膜法浓缩，正渗透产水为处理合格水。
2.根据权利要求1所述的全膜法处理反渗透浓水及循环排污水的方法，其 特征是，所述的陶瓷膜装置为管式、平板式或中空纤维式陶瓷膜处理装置，材 质为氧化铝，氧化锆或碳化硅;所述的反渗透装置为卷式、管式、碟管式或中 空纤维式，材质为芳香族聚酰胺或醋酸纤维素;所述的纳滤装置为卷式、管式、 碟管式或中空纤维式，材质为芳香族聚酰胺或醋酸纤维素;所述的正渗透装置 为卷式、管式、碟管式或中空纤维式，材质为芳香族聚酰胺或醋酸纤维素。
说明书
全膜法处理反渗透浓水及循环排污水的方法
技术领域
本发明涉及一种废水处理的方法，具体是一种全膜法处理反渗透浓水及循 环排污水的方法，主要作用为将废水或中水处理后回用，使废水达到零排放的 目的。
背景技术
反渗透浓水与循环排污水含盐量高，硬度高，成为废水回用的难点，传统 的办法是加碱反应后，用澄清池或沉淀池处理，然后用砂滤器过滤，再经过超 滤或微滤过滤，然后进入反渗透浓缩处理。该方法的缺点是氢氧化镁晶体细小， 悬浮在水中，不容易沉降，传统的澄清，沉淀，砂滤对其过滤效果不好，水中 残留部分氢氧化镁，使后续加酸量大，增大了水中的含盐量。并且在高pH水中 运行，砂滤容易有二氧化硅溶出，这些不利因素都影响反渗透的正常运行，使 反渗透的浓缩倍数不能很高。而且传统的办法为一价离子与二价离子同时浓缩， 水中的含盐量高，渗透压高，也同样制约着反渗透的浓缩，使浓缩倍数不能很 高。
发明内容
本发明要解决的技术问题是最大限度降低废水中的硬度，减少废水的含盐 量，并且把水中的一价离子和二价离子分开处理，二价离子主要靠添加药剂形 成沉淀的办法从水中去除，一价离子靠膜法浓缩的办法去除，从而使废水的浓 缩倍数比传统的办法提高两倍以上，剩余废水量减少一半，整体投资和运行费 用可节省一半。
本发明具体采用的技术方案是：
一种全膜法处理反渗透浓水及循环排污水的方法，其特征是，包括如下步 骤：
1)调节池中的反渗透浓水或/和循环排污水，通过原水泵输送，用两台加 碱泵分别加入过量的氢氧化钠和碳酸钠，到达反应池后、搅拌反应20-60min， 然后混合液自流到膜池;
2)膜池内设有陶瓷膜装置，混合液流入到陶瓷膜装置，陶瓷膜装置透过 液采用抽吸泵抽吸入产水箱;
3)产水箱中的透过液经过经一级增压泵增压，用加酸泵加酸调节pH为 6.5～7.5后进入到一级反渗透装置进行浓缩，一级反渗透装置透过液为处理合格 水;
4)一级反渗透装置浓水进入纳滤装置进行一、二价离子分离，纳滤装置 浓水主要含有二价离子，其经药剂法或冷冻法脱出硫酸根后返回到调节池;
5)纳滤装置透过液主要含有一价离子，进入纳滤水箱，二级增压泵进入 二级反渗透装置，二级反渗透装置产水为处理合格水;
6)二级反渗透装置浓水流入反渗透水箱，经增压泵加压后进入到正渗透 装置进行膜法浓缩，正渗透产水为处理合格水。
本发明中，步骤1)的氢氧化钠可用氢氧化钙、氢氧化钾代替。
采用的装置均为市场上采购产品，其中，所述的陶瓷膜装置为管式、平板 式或中空纤维式陶瓷膜处理装置，材质为氧化铝，氧化锆或碳化硅。
步骤3)所加酸为硫酸或盐酸。
所述的反渗透装置为卷式、管式、碟管式或中空纤维式，材质为芳香族聚 酰胺或醋酸纤维素。
所述的纳滤装置为卷式、管式、碟管式或中空纤维式，材质为芳香族聚酰 胺或醋酸纤维素。
所述的正渗透装置为卷式、管式、碟管式或中空纤维式，材质为芳香族聚 酰胺或醋酸纤维素。
本发明的有益效果是：
1)本发明利用陶瓷膜耐酸碱的特点去除氢氧化镁晶体，降低水中的硬度 和含盐量。
2)利用纳滤可将一价离子与二价离子分离的特点，将一价离子与二价离 子分开处理，使水中剩余含盐量减少，浓缩倍数提高。利用纳滤操作压力低于 反渗透的特点，可将纳滤串联在反渗透装置后面，从而省去纳滤高压泵，节省 电费。
3)采用本发明的方法处理反渗透浓水和循环排污水，可使废水浓缩倍数 比传统的办法提高两倍以上，剩余废水量减少一半，设备投资和运行费用节省 一半。
