申请日2015.10.21
公开(公告)日2016.04.20
IPC分类号C02F9/02; C02F1/44
摘要
本实用新型涉及一种小型商用反渗透水处理系统，属于水处理设施技术领域。包括除杂罐、活性炭罐、软化罐、精密过滤器、高压泵和反渗透机构，除杂罐、活性炭罐、软化罐、精密过滤器、高压泵和反渗透机构顺次连接，所述的反渗透机构包括前反渗透本体和后反渗透本体，前反渗透本体与后反渗透本体呈串联方式连接。将实用新型应用于原水的净化处理，具有净化效率高、使用便捷、处理量大等优点。
权利要求书
1.小型商用反渗透水处理系统，其特征在于：包括除杂罐、活性炭罐、软化罐、精密过滤器、高压泵和反渗透机构，除杂罐、活性炭罐、软化罐、精密过滤器、高压泵和反渗透机构顺次连接，所述的反渗透机构包括前反渗透本体和后反渗透本体，前反渗透本体与后反渗透本体呈串联方式连接。
2.如权利要求1所述的小型商用反渗透水处理系统，其特征在于：所述的反渗透机构由前反渗透本体、后反渗透本体、进水管、回流管和排水管构成，前反渗透本体通过进水管与高压泵相连接，前反渗透本体通过回流管与后反渗透本体串联，且前反渗透本体和后反渗透本体均与排水管连通。
3.如权利要求1或2所述的小型商用反渗透水处理系统，其特征在于：所述的前反渗透本体由内管和外管构成，且内管由反渗透RO膜构成，外管一端设置进口，另一端设置出口一，内管设置有出口二，且出口一、出口二处于同一端;进口与高压泵连接，出口一与回流管连通，出口二与排水管连通。
4.如权利要求1所述的小型商用反渗透水处理系统，其特征在于：所述的后反渗透本体由内管和外管构成，外管与前反渗透本体连通，内管与出水管连通。
5.如权利要求1所述的小型商用反渗透水处理系统，其特征在于：所述的前反渗透本体至少设置有两根，且相互之间呈并联设置。
6.如权利要求3所述的小型商用反渗透水处理系统，其特征在于：所述的后反渗透本体结构与前反渗透本体相同，均由内管和外管构成，且内管为反渗透RO膜，外管一端设置进口，另一端设置出口一，内管设置有出口二，且出口一、出口二处于同一端;前反渗透本体的进口与高压泵连接，出口一与后反渗透本体连通，出口二与排水管连通。
7.如权利要求1所述的小型商用反渗透水处理系统，其特征在于：所述的除杂罐包括原水进口、罐体、控制阀和出水管构成，控制阀用于调控出水管的开闭，罐体由外套管和中心管构成，中心管底部与外套管通过滤帽连通，中心管与外套管之间则设置有滤层，且该滤层位于中心管中部。
说明书
小型商用反渗透水处理系统
技术领域
本实用新型涉及一种小型商用反渗透水处理系统，属于水处理技术领域。
背景技术
水在户外、草原、高原等特殊场合的需求量较大，然而受环境因素影响，这类场合虽然有丰富的溪水、井水、泉水、湖水，但这些多为天然水，在流动过程中容易受到微生物、灰尘的污染，因此无法直接饮用，加上草原地区风沙较大、地理位置偏僻，溪水、井水、泉水、湖水等无法进行充分的净化处理，未能充分净化的水中含有大量的沙粒、杂质、甚至淤泥，长期饮用，会影响牧民身体健康，这对牧民而言，是非常不利的。
基于此，做出本申请案。
实用新型内容
为了克服现有水源利用所存在的上述缺陷，本实用新型提供一种净化效率高、使用便捷、处理量大的小型商用反渗透水处理系统。
为实现上述目的，本实用新型采取的技术方案如下：

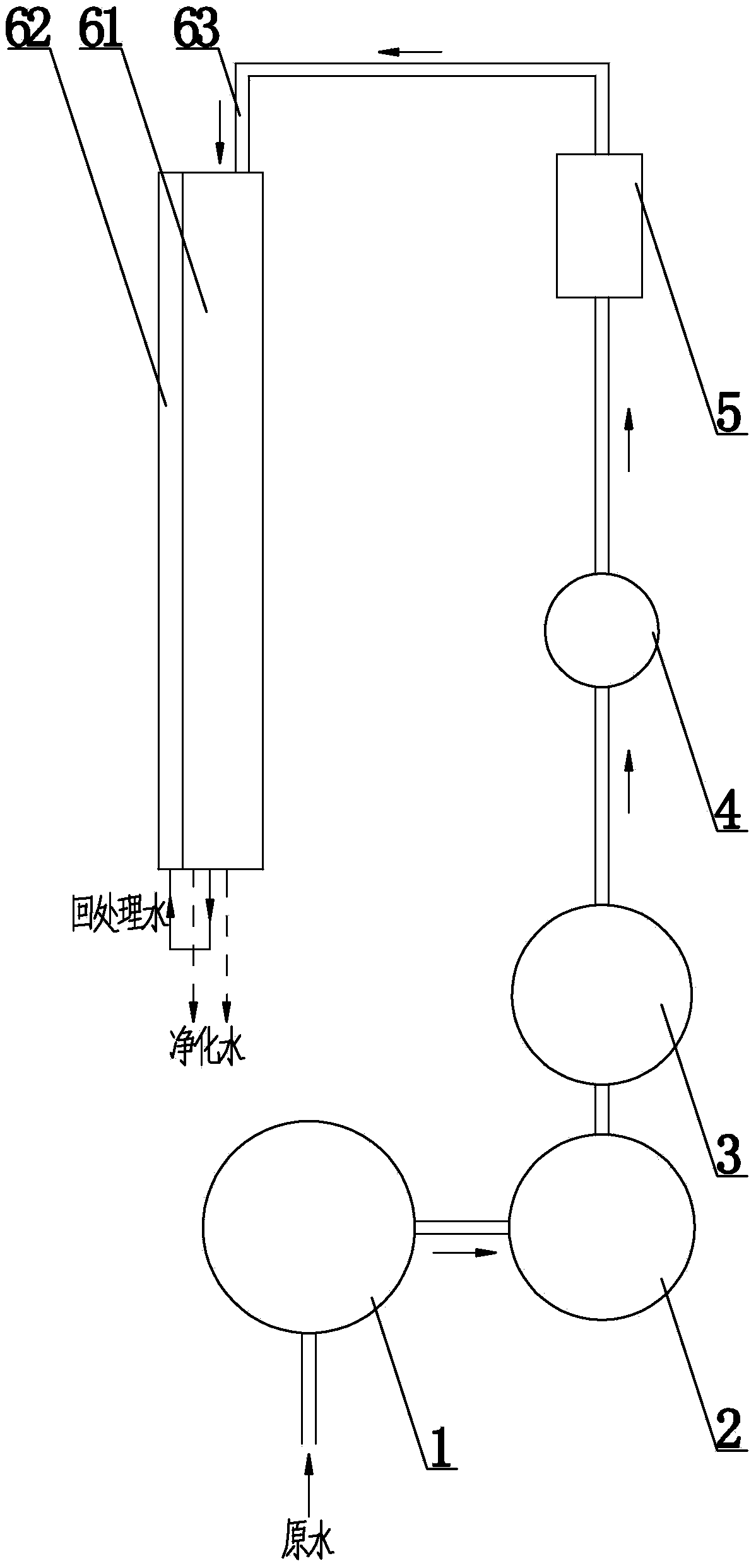

小型商用反渗透水处理系统，包括除杂罐、活性炭罐、软化罐、精密过滤器、高压泵和反渗透机构，除杂罐、活性炭罐、软化罐、精密过滤器、高压泵和反渗透机构顺次连接，所述的反渗透机构包括前反渗透本体和后反渗透本体，前反渗透本体与后反渗透本体呈串联方式连接。
进一步的，作为优选：
所述的反渗透机构由前反渗透本体、后反渗透本体、进水管、回流管和排水管构成，前反渗透本体通过进水管与高压泵相连接，前反渗透本体通过回流管与后反渗透本体串联，且前反渗透本体和后反渗透本体均与排水管连通。
所述的前反渗透本体由内管和外管构成，且内管由反渗透RO膜构成，外管一端设置进口，另一端设置出口一，内管设置有出口二，且出口一、出口二处于同一端;进口与高压泵连接，出口一与回流管连通，出口二与排水管连通。
所述的后反渗透本体由内管和外管构成，外管与前反渗透本体连通，内管与出水管连通。
所述的前反渗透本体至少设置有两根，且相互之间呈并联设置。
所述的后反渗透本体结构与前反渗透本体相同，均由内管和外管构成，且内管为反渗透RO膜，外管一端设置进口，另一端设置出口一，内管设置有出口二，且出口一、出口二处于同一端;前反渗透本体的进口与高压泵连接，出口一与后反渗透本体连通，出口二与排水管连通。
所述的除杂罐包括原水进口、罐体、控制阀和出水管构成，控制阀用于调控出水管的开闭，罐体由外套管和中心管构成，中心管底部与外套管通过滤帽连通，中心管与外套管之间则设置有滤层，且该滤层位于中心管中部。
将本实用新型应用于江、河、湖水等原水处理，其工作原理及有益效果如下：
(1)除杂罐、活性炭罐和软化罐对待处理原水起到预处理的作用，对原水进行粗过滤，减轻后续处理负载的同时，确保后续调压稳定。江、河、湖水等待处理原水经原水进口进入罐体后，先经外套管进入，经滤层过滤后，由滤帽送入中心管，再由出水管供应给活性炭罐，活性炭罐对该水进行除异味后送入软化罐，由于天然原水所含矿物质较多，水质偏硬，并不适用于饮用，软化罐对水质进行调整，使之硬度适宜，减轻后处理负担的同时，也使水质呈最佳处理状态。
(2)精密过滤器作为第二道过滤程序，对水进行相对细致的粗略处理，将水中肉眼可见的杂质，如泥沙、铁锈等除去，降低水浊度的同时，也减轻了后续反渗透机构的处理压力和负载，避免这些较大粒径杂质堵塞反渗透机构的过滤膜。
(3)预处理和精密过滤器处理后的水质相对较好，但无法达到饮用水标准，因此，在精密过滤器后方还设置有反渗透机构，反渗透机构主要由前反渗透本体和后反渗透本体构成，高压泵将水增压处理后输送至前反渗透本体中，水经进水管送入进口，并进入外管，其中达标纯净的水经内管的反渗透RO膜处理后，汇聚于内管内，并经出口二排入到排水管中，而未能达标的水则经外管处设置的出口一排入回流管中，汇总后进入后反渗透本体中，在后反渗透本体中再次处理后，达标的水进入排水管排出，未达标的水则继续进行处理，超出处理水平的过浓水则直接经由外管排出;其中后反渗透本体可采用与前反渗透本体相同的结构，此时，可实现多个后反渗透本体的并联，以实现水质的进一步分级净化，也可采用外管设置一个进口、内管设置一个出口的单一结构，此时，其进口可作为过浓水排放口。本申请中，前反渗透本体与后反渗透本体为串联连接，而前反渗透本体自身又包含了多个并联的前反渗透单元一、前反渗透单元二、前反渗透单元三……，待处理水经由进水管进入前反渗透机构后，进行了多道处理，且该种连接方式，将多级处理进行叠加和组合，占用空间小，各部件利用率高。
将本实用新型投入农场、牧场、草原、高原以及偏远户外等地区，可直接将泉水、溪水、井水甚至河水、湖水进行处理，处理快捷，净化效率高，水质净化度高，且串、并联多种连接方式叠加使用，可完成多道净化处理，从而提高了原水净化率，整体体积小、质量轻，实用性强。
