申请日2015.01.29
公开(公告)日2015.06.17
IPC分类号C02F9/14; G05B19/05
摘要
具有低能耗过滤池的污水处理无线监控系统，包括分别与PLC子系统连接的依次连通的进水系统、除砂系统、1号生化池、2号生化池、过滤池、消毒池和出水系统;以及脱水系统;所述过滤池包括罐体、搅拌器和滤网布，所述搅拌器包括搅拌轴和设置在所述搅拌轴上的搅拌桨，所述搅拌桨的末端设置有刮泥部;所述PLC子系统通过无线路由器与污水处理无线监控系统联系;所述污水处理无线监控系统由中央控制器PLC、污水处理监控平台HMI、数据库服务器和设置有监控和控制所述污水处理监控系统运行APP的安卓手机终端组成。本实用新型提出一种新型的具有低能耗过滤池的污水处理无线监控系统，解决传统技术中的污水处理控制系统维护成本高、无法实现实时监控的问题。
权利要求书
1.具有低能耗过滤池的污水处理无线监控系统，其特征在于：包括分别与PLC子系统连接的依次连通的进水系统、除砂系统、1号生化池、2号生化池、过滤池、消毒池和出水系统;以及脱水系统;
所述1号生化池、2号生化池和所述过滤池还连接于所述脱水系统;
所述过滤池包括罐体、搅拌器和滤网布，所述搅拌器包括搅拌轴和设置在所述搅拌轴上的搅拌桨，所述搅拌器伸入所述罐体内，所述滤网布环绕设置在所述罐体的侧壁上，且与所述罐体的侧壁间有一定的间隙，所述滤网布的两端与所述罐体的底部和顶部紧密连接，所述罐体的底部设置有固液浓缩物排放口，侧壁上设置滤液排放口，顶部设置有固液混合物入口;所述搅拌桨的末端设置有刮泥部;
所述PLC子系统通过无线路由器与污水处理无线监控系统联系;所述污水处理无线监控系统由中央控制器PLC、污水处理监控平台HMI、数据库服务器和设置有监控和控制所述污水处理监控系统运行APP的安卓手机终端组成，并通过无线路由器相互联系。
2.根据权利要求1所述的具有低能耗过滤池的污水处理无线监控系统，其特征在于：所述PLC子系统包括子PLC和用于采集污水水质信息的水质采集器、连接于所述水质采集器并将处理后的水质信息发送至所述子PLC的水质处理器、用于采集各仪器工作参数信息的仪器采集器、连接于所述仪器采集器并将处理后的工作参数信息发送至所述子PLC的仪器处理器、连接于所述子PLC并用于存储所述水质信息和所述工作参数信息的存储器、用于显示并操作控制所述各PLC子系统运行的触摸屏。
3.根据权利要求1所述的具有低能耗过滤池的污水处理无线监控系统，其特征在于：所述刮泥部的末端距离所述滤网布的内侧为5mm至20mm。
4.根据权利要求1所述的具有低能耗过滤池的污水处理无线监控系统，其特征在于：所述罐体的底部呈锥形。
5.根据权利要求1所述的具有低能耗过滤池的污水处理无线监控系统，其特征在于：还设置有与所述生化池和所述消毒池连通的加药系统，所述加药系统包括溶药装置、储液装置、加药离心泵及转子流量计，所述溶药装置与所述储液装置通过输液管路连通，所述储液装置与所述加药离心泵通过输药管路连通，所述转子流量计设置于所述输药管路内，所述溶药装置的控制端、储液装置的控制端、加药离心泵的控制端和转子流量计的输出端均与所述PLC子系统连接。
6.根据权利要求1所述的具有低能耗过滤池的污水处理无线监控系统，其特征在于：所述进水系统设置有进水提升泵和流量计。
7.根据权利要求1所述的具有低能耗过滤池的污水处理无线监控系统，其特征在于：所述1号生化池和所述2号生化池分别设置有与PLC子系统连接的液位计、温度监控仪和pH值监控仪。
8.根据权利要求1所述的具有低能耗过滤池的污水处理无线监控系统，其特征在于：所述脱水系统包括污泥浓缩池、污泥脱水间和污泥外运线，所述1号生化池和所述2号生化池均与所述污泥浓缩池连通，所述污泥浓缩池与所述污泥脱水间连接。
9.根据权利要求2所述的具有低能耗过滤池的污水处理无线监控系统，其特征在于：所述中央控制器PLC连接有用于接受所述中央控制器PLC的控制命令并进行报警的主报警装置;所述PLC子系统还包括用于接受所述子PLC的控制命令并进行报警的从报警装置。
10.根据权利要求9所述的具有低能耗过滤池的污水处理无线监控系统， 其特征在于：所述从报警装置包括用于采集各仪器报警信息的报警信息采集器、连接于所述报警信息采集器并将所述报警信息发送至中央处理器的报警信息处理器、以及接受所述子PLC的控制命令并进行报警的报警器。
说明书
具有低能耗过滤池的污水处理无线监控系统
技术领域
本实用新型涉及污水处理技术领域，尤其涉及具有低能耗过滤池的污水处理无线监控系统。
背景技术
随着我国水务环保行业市场化程度的逐步加大，现有的污水处理厂由于地域分布不同，在设备设施、处理技术、运营管理顶方面存在很大的差异化，且存在以下的问题：污水处理系统建成后，粗滤、除砂、沉淀等各个工作池都是独立运行工作，管理者对整个污水处理系统无法实时的控制，也不能何时何地查询污水处理数据或情况，污水处理系统控制中心与各个工作现场之间无法信息共享，造成控制中心与工作现场之间容易产生信息传递脱节给生产带来不便。
实用新型内容
本实用新型的目的在于提出一种新型的具有低能耗过滤池的污水处理无线监控系统，解决传统技术中的污水处理控制系统建设投资大、维护成本高，无法实现实时监控等的问题。
为达此目的，本实用新型采用以下技术方案：

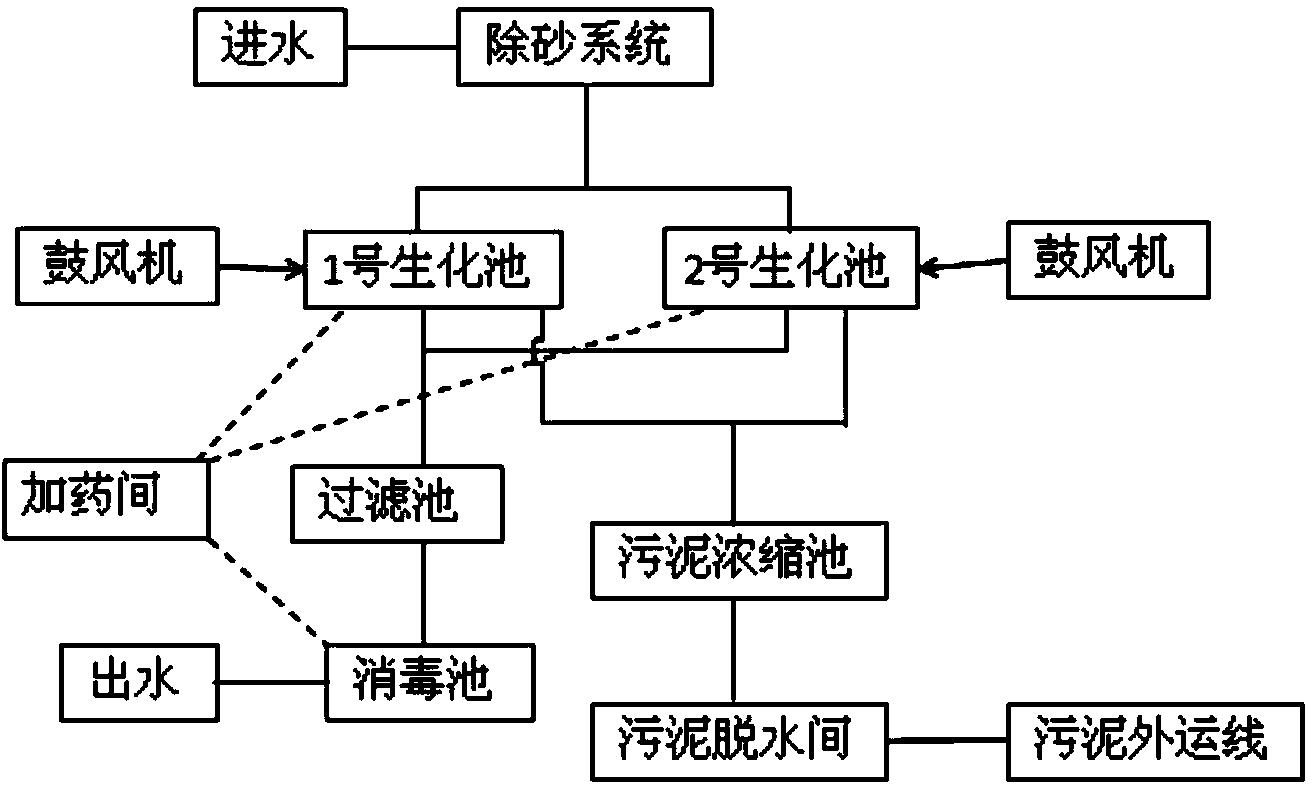

具有低能耗过滤池的污水处理无线监控系统，包括分别与PLC子系统连接的依次连通的进水系统、除砂系统、1号生化池、2号生化池、过滤池、消毒池和出水系统;以及脱水系统;
所述1号生化池、2号生化池和所述过滤池还连接于所述脱水系统;
所述过滤池包括罐体、搅拌器和滤网布，所述搅拌器包括搅拌轴和设置在所述搅拌轴上的搅拌桨，所述搅拌器伸入所述罐体内，所述滤网布环绕设置在所述罐体的侧壁上，且与所述罐体的侧壁间有一定的间隙，所述滤网布的两端 与所述罐体的底部和顶部紧密连接，所述罐体的底部设置有固液浓缩物排放口，侧壁上设置滤液排放口，顶部设置有固液混合物入口;所述搅拌桨的末端设置有刮泥部;
所述PLC子系统通过无线路由器与污水处理无线监控系统联系;所述污水处理无线监控系统由中央控制器PLC、污水处理监控平台HMI、数据库服务器和设置有监控和控制所述污水处理监控系统运行APP的安卓手机终端组成，并通过无线路由器相互联系。
优选的，所述PLC子系统包括子PLC和用于采集污水水质信息的水质采集器、连接于所述水质采集器并将处理后的水质信息发送至所述子PLC的水质处理器、用于采集各仪器工作参数信息的仪器采集器、连接于所述仪器采集器并将处理后的工作参数信息发送至所述子PLC的仪器处理器、连接于所述子PLC并用于存储所述水质信息和所述工作参数信息的存储器、用于显示并操作控制所述各PLC子系统运行的触摸屏。
优选的，所述刮泥部的末端距离所述滤网布的内侧为5mm至20mm。
优选的，所述罐体的底部呈锥形。
优选的，还设置有与所述生化池和所述消毒池连通的加药系统，所述加药系统包括溶药装置、储液装置、加药离心泵及转子流量计，所述溶药装置与所述储液装置通过输液管路连通，所述储液装置与所述加药离心泵通过输药管路连通，所述转子流量计设置于所述输药管路内，所述溶药装置的控制端、储液装置的控制端、加药离心泵的控制端和转子流量计的输出端均与所述PLC子系统连接。
优选的，所述进水系统设置有进水提升泵和流量计。
优选的，所述1号生化池和所述2号生化池分别设置有与PLC子系统连接 的液位计、温度监控仪和pH值监控仪。
优选的，所述脱水系统包括污泥浓缩池、污泥脱水间和污泥外运线，所述1号生化池和所述2号生化池均与所述污泥浓缩池连通，所述污泥浓缩池与所述污泥脱水间连接。
优选的，所述中央控制器PLC连接有用于接受所述中央控制器PLC的控制命令并进行报警的主报警装置;所述PLC子系统还包括用于接受所述子PLC的控制命令并进行报警的从报警装置。
优选的，所述从报警装置包括用于采集各仪器报警信息的报警信息采集器、连接于所述报警信息采集器并将所述报警信息发送至中央处理器的报警信息处理器、以及接受所述子PLC的控制命令并进行报警的报警器。
本实用新型的有益效果：1、利用无线路由构建的局域网为子系统可以进行实时的通信与数据交流;2、支持APP终端查询、控制，监控十分方便，无需工作人员定点值班，监控效率高，维护成本低;3、设置了刮泥部，使得污泥不会粘附在滤网的表面，大大增加了滤网的工作效率，节省工作时间和电力，降低成本。
