申请日2015.01.29
公开(公告)日2015.05.13
IPC分类号C02F11/12
摘要
本发明公开了一种带式污泥脱水机刮板总成，包括机架、安装架、辊轴、网带、刮板、支架、弹簧、限位杆，其特征在于，所述机架一侧焊接有安装架，所述安装架下侧设有辊轴、所述辊轴外围设有网带，所述辊轴右下侧设有通过销轴固定的支架，所述支架上设有通过螺栓固定的刮板，所述销轴外侧设有弹簧，所述弹簧下侧设有限位杆。本发明的有益效果：刮板刮刃位置下移，使刮板移至滚辊中心以下利用网带的张力、刮板及弹簧的弹性配合使刮板更好的与带体接触，提升刮泥效果。
权利要求书
1.一种带式污泥脱水机刮板总成，包括机架、安装架、辊轴、网带、刮板、支架、弹簧、限位杆，其特征在于：所述机架一侧焊接有安装架，所述安装架下侧设有辊轴、所述辊轴外围设有网带，所述辊轴右下侧设有通过销轴固定的支架，所述支架上设有通过螺栓固定的刮板，所述销轴外侧设有弹簧，所述弹簧下侧设有限位杆。
说明书
一种带式污泥脱水机刮板总成
技术领域
本发明涉及一种刮板总成，具体说是一种带式污泥脱水机刮板总成。
背景技术
目前带式污泥脱水机的刮板刮刃，多与辊轴中心处于同一水平位置，，由于刮泥板材料为聚乙烯板，对刮板加工及配合要求很高，且在刮泥过程中不能将压滤的泥整齐挂下，刮板也多采用硬性固定，导致刮板与网带接触不均匀。
发明内容
本发明的目的便是提供一种弹性固定，降低生产难度，同时提高刮泥效果的一种带式污泥脱水机刮板总成。

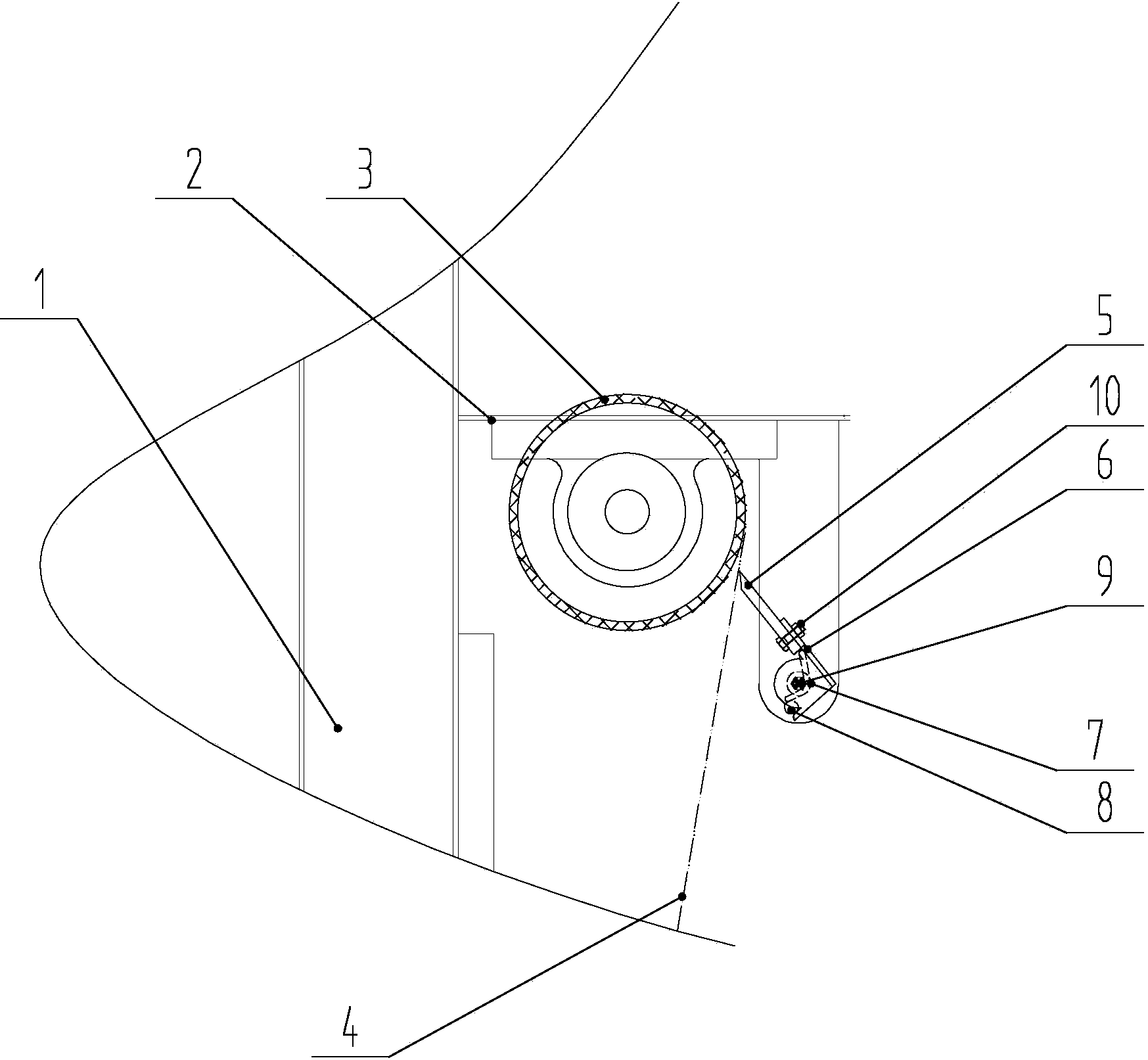

为实现上述目的，本发明的技术方案包括机架、安装架、辊轴、网带、刮板、支架、弹簧、限位杆，其特征在于，所述机架一侧焊接有安装架，所述安装架下侧设有辊轴、所述辊轴外围设有网带，所述辊轴右下侧设有通过销轴固定的支架，所述支架上设有通过螺栓固定的刮板，所述销轴外侧设有弹簧，所述弹簧下侧设有限位杆。
由于采用上述技术方案，本发明的有益效果：刮板刮刃位置下移，使刮板移至滚辊中心以下利用网带的张力、刮板及弹簧的弹性配合使刮板更好的与带体接触，提升刮泥效果。
