申请日2015.02.16
公开(公告)日2015.05.13
IPC分类号C02F1/32
摘要
本发明公开了一种用于饮用水处理的带有传感器的紫外线消毒装置，其中，石英保护管(3)由活接(1)固定在不锈钢外壳(4)的上端;UVC灯管(2)竖直设置在所述石英保护管(3)的内部;进水口(5)与出水口(8)分别设置在所述不锈钢外壳(4)的两侧;检测控制器(10)跟踪检测所述UVC灯管(2)的实时功率。本发明确保在水流得到紫外光最大均匀辐射，出水的无菌率可达到99.99%;安装使用便捷，使用寿命较长，适用范围广泛，可应用于水处理消毒工艺中;能满足，如战争水污染、荒岛、抗震救灾、救援过程中需要实现快速移动式水处理设备来制取饮用水的需求。
权利要求书
1.用于饮用水处理的带有传感器的紫外线消毒装置，包括活接 (1)、UVC灯管(2)、石英保护管(3)、不锈钢外壳(4)、进水口(5)、 出水口(8);其特征在于：所述UVC灯管(2)竖直设置在所述石英保 护管(3)的内部;所述石英保护管(3)由所述活接(1)固定在所述 不锈钢外壳(4)的上端;所述进水口(5)与所述出水口(8)分别设 置在所述不锈钢外壳(4)的两侧;
还包括传感器(7)，所述传感器(7)具有传感器接口(6)并裸露 在所述石英保护管(3)的外壁;所述传感器(7)将接收到的所述UVC 灯管(2)发射的紫外光信号转换成电信号，再传递给所述检测控制器 (10);所述检测控制器(10)跟踪检测所述UVC灯管(2)的实时功率， 当检测到所述UVC灯管(2)实时功率达到报警低限值时，所述检测控 制器(10)报警提示所述UVC灯管(2)出现故障。
2.根据权利要求1所述的用于饮用水处理的带有传感器的紫外线 消毒装置，其特征在于：所述检测控制器(10)设定的报警低限值为所 述UVC灯管(2)额定功率的70%;所述UVC灯管(2)的额定功率根据 饮用水出力的大小匹配选用。
3.根据权利要求1所述的用于饮用水处理的带有传感器的紫外线 消毒装置，其特征在于：所述不锈钢外壳(4)的上端面设有保护帽(9)。
说明书
用于饮用水处理的带有传感器的紫外线消毒装置
技术领域
本发明属于紫外线消毒技术领域，涉及饮用水产品，具体涉及一种用于饮用水处理的带有传感器的紫外线消毒装置。
背景技术
近年来，由于水污染事件的频发以及饮用水的安全性问题，人们开始关注水质安全问题，而在消毒方法中，由于紫外线消毒的安全性与便捷性，紫外线消毒灯越来越受到重视和采用。目前紫外线消毒装置多为水平安装，且尺寸较大，使用寿命较短，不具备传感器功能。
现有紫外线消毒装置通常由UVC紫外线灯管(简称“UVC灯管”)、石英保护管、进水口、出水口、保护帽、不锈钢外壳组成。其中，多为水平安装，且进水口与出水口在不锈钢外壳的一侧。UVC灯管水平安装存在的缺陷和不足，一是水平安装限制了紫外线消毒装置的使用范围。二是现有的紫外线消毒装置中进出水口位置造成了水流在石英管内照射不均匀，导致UVC灯管对水杀菌不彻底。三是现有同等功率的紫外线消毒装置体积偏大，很难运用于小型水处理设备。四是体积偏大不能满足在特殊场合的使用要求。如战争水污染、荒岛、抗震救灾、救援过程中需要实现快速移动式水处理设备来制取饮用水。
发明内容
本发明为解决上述问题，采用进水口与出水口分别设置在不锈钢外壳的两侧，并增设内置传感器装置，用于实时监测紫外灯的工作状态和检测紫外灯实时功率，当紫外灯实际功率降低到设定值时报警控制功率匹配，保证水流在石英管内照射均匀和杀菌彻底，确保出水的水质安全。具体的技术方案是：

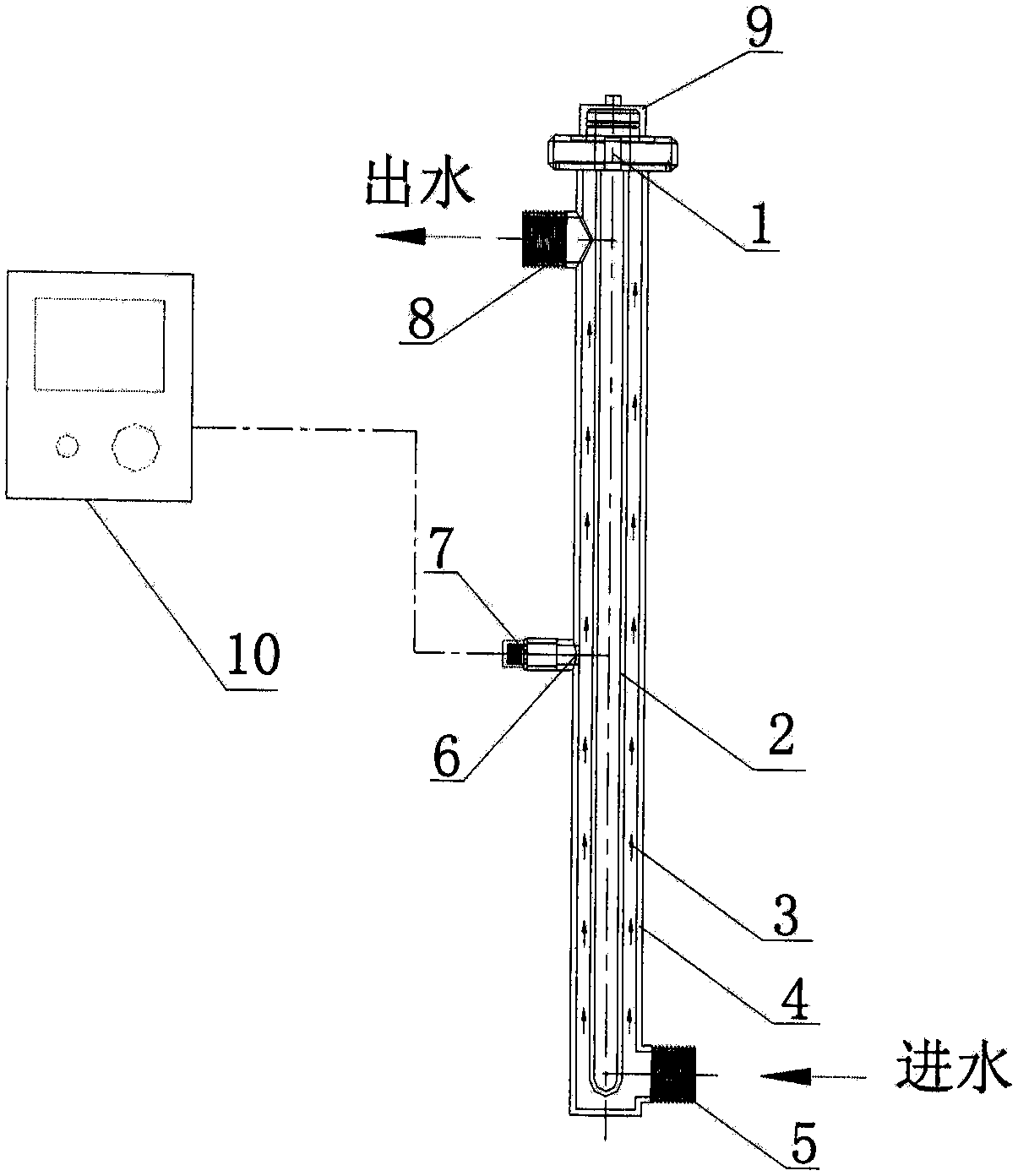

用于饮用水处理的带有传感器的紫外线消毒装置，包括活接(1)、UVC灯管(2)、石英保护管(3)、不锈钢外壳(4)、进水口(5)、出水口(8);其特征在于：所述UVC灯管(2)竖直设置在所述石英保护管(3)的内部;所述石英保护管(3)由所述活接(1)固定在所述不锈钢外壳(4)的上端;所述进水口(5)与所述出水口(8)分别设置在所述不锈钢外壳(4)的两侧;
还包括传感器(7)，所述传感器(7)具有传感器接口(6)并裸露在所述石英保护管(3)的外壁;所述传感器(7)将接收到的所述UVC灯管(2)发射的紫外光信号转换成电信号，再传递给所述检测控制器(10);所述检测控制器(10)跟踪检测所述UVC灯管(2)的实时功率，当检测到所述UVC灯管(2)实时功率达到报警低限值时，所述检测控制器(10)报警提示所述UVC灯管(2)出现故障。
进一步的，所述检测控制器(10)设定的报警低限值为所述UVC灯管(2)额定功率的70%;所述UVC灯管(2)的额定功率根据饮用水出力的大小匹配选用。
进一步的，所述不锈钢外壳(4)的上端面设有保护帽(9)。
本发明的技术效果是：与现有技术相比，一是增加了内置紫外光的传感器，可以在线测试紫外线灯的工作状态，可检测紫外灯实时功率。二是检测控制器可控制紫外光传感器和UVC灯管启动对水流进行消毒，并确保水流均匀流动和紫外光最大均匀辐射，从而保证最终出水的无菌率可达到99.99%，确保出水水质安全。三是UVC灯管可垂直安装。四是本发明尺寸显著变小，安装使用便捷，使用寿命显著较长，适用范围广泛，可广泛应用于水处理消毒工艺中。五是能满足，如战争水污染、荒岛、抗震救灾、救援过程中需要实现快速移动式水处理设备来制取饮用水的需求。
