申请日2015.10.12
公开(公告)日2016.02.10
IPC分类号C02F9/04
摘要
本实用新型公开了一种格栅式循环水流污水处理装置，由原水池、进水装置、澄清桶、钢结构支架、清水排出管、排泥管和控制系统组成;进水装置将原水从原水池输送至澄清桶底部，原水和药剂混合后在澄清桶内充分反应，反应后得到的清水从上部沿清水排出管排出，沉降的泥沙从排泥管排出。本实用新型所述的一种格栅式循环水流污水处理装置结构简单，设计合理，处理效率高，适合多类水厂日常生产使用。
权利要求书
1.一种格栅式循环水流污水处理装置，其特征在于，包括位于钢结构支架(4)底部的原水池(1)，位于原水池(1)上方的澄清桶(3)，连接原水池(1)与澄清桶(3)的进水装置(2)，位于澄清桶(3)上端两侧的清水排出管(5)，位于澄清桶(3)底部的排泥管(6)，以及位于钢结构支架(4)右侧的控制系统(7)。
2.根据权利要求1所述的一种格栅式循环水流污水处理装置，其特征在于，所述澄清桶(3)包括：第一反应室(3-1)、第二反应室(3-2)和环形稳流沉降板(3-3);所述的第一反应室(3-1)位于澄清桶(3)中心位置，第一反应室(3-1)下端与进水装置(2)连接，第一反应室(3-1)上端插入第二反应室(3-2)内部且与第二反应室(3-2)上端内壁距离为10cm-30cm;所述的第二反应室(3-2)位于澄清桶(3)中心位置，第二反应室(3-2)上壁与澄清桶(3)桶盖内壁无缝焊接，第二反应室(3-2)下端檐口距离第一反应室(3-1)上端20cm-40cm;所述的环形稳流沉降板(3-3)为上下开口的圆锥形结构，其上部圆环形板壁与澄清桶(3)桶壁留有导水通道，下端沿澄清桶(3)内壁向澄清桶(3)中心位置倾斜，环形稳流沉降板(3-3)下端圆环直径始终大于第二反应室(3-2)外壁直径，且环形稳流沉降板(3-3)下端始终位于第二反应室(3-2)下端檐口下部，环形稳流沉降板(3-3)与澄清桶(3)桶壁的夹角范围为15°~55°。
3.根据权利要求2所述的一种格栅式循环水流污水处理装置，其特征在于，所述第一反应室(3-1)包括：钟形口(3-1-1)、喉管(3-1-2)、反应室(3-1-3)和圆盘扰动格栅(3-1-4);所述圆盘扰动格栅(3-1-4)水平布置在反应室(3-1-3)内部，圆盘扰动格栅(3-1-4)外径与反应室(3-1-3)内径相同，圆盘扰动格栅(3-1-4)外壁与反应室(3-1-3)内壁无缝焊接，圆盘扰动格栅(3-1-4)数量不少于3个。
说明书
一种格栅式循环水流污水处理装置
技术领域
本发明属于水净化装置领域，具体涉及一种格栅式循环水流污水处理装置。
背景技术
当前水污染的状况日益严重，人们对于生活生产用水的要求在不断的提高，相应城市的供水标准也随之不断的提高。为了实现供水的安全性，自来水厂要采用相应的水厂改造技术来对水资源进行更好的处理。达到自来水的安全性，保障人们用水的安全。
自来水厂进行科学合理的技术改造可以更好的保障自来水的质量，使管理水平得到有效的提高，其经济的收益也会得到有效的提高，促进了自来水行业的健康快速的发展。
目前，我国自来水发展面临三个最突出的问题：1)资金严重不足;2)原水水质污染加剧;3)自来水加工工艺落后，效率低下。
发明内容

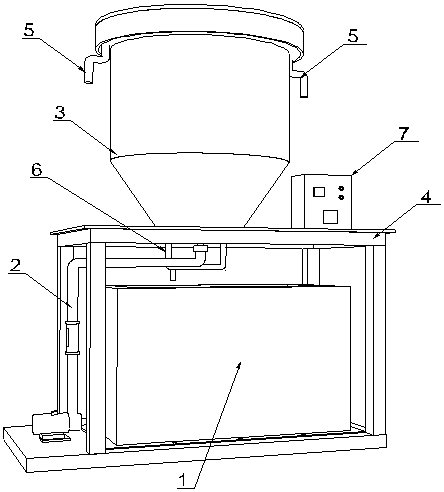

为了解决上述技术问题，本发明提供一种格栅式循环水流污水处理装置，所述一种格栅式循环水流污水处理装置，包括位于钢结构支架4底部的原水池1，位于原水池1上方的澄清3，连接原水池1与澄清桶3的进水装置2，位于澄清桶3上端两侧的清水排出管5，位于澄清桶3底部的排泥管6，以及位于钢结构支架4右侧的控制系统7。
进一步地，所述澄清桶3包括：第一反应室3-1、第二反应室3-2和环形稳流沉降板3-3;所述的第一反应室3-1位于澄清桶3中心位置，第一反应室3-1下端与进水装置2连接，第一反应室3-1上端插入第二反应室3-2内部且与第二反应室3-2上端内壁距离为10cm-30cm;所述的第二反应室3-2位于澄清桶3中心位置，第二反应室3-2上壁与澄清桶3桶盖内壁无缝焊接，第二反应室3-2下端檐口距离第一反应室3-1上端20cm-40cm;所述的环形稳流沉降板3-3为上下开口的圆锥形结构，其上部圆环形板壁与澄清桶3桶壁留有导水通道，下端沿澄清桶3内壁向澄清桶3中心位置倾斜，环形稳流沉降板3-3下端圆环直径始终大于第二反应室3-2外壁直径，且环形稳流沉降板3-3下端始终位于第二反应室3-2下端檐口下部，环形稳流沉降板3-3与澄清桶3桶壁的夹角范围为15°~55°。
进一步地，所述第一反应室3-1包括：钟形口3-1-1、喉管3-1-2、反应室3-1-3和圆盘扰动格栅3-1-4;所述圆盘扰动格栅3-1-4水平布置在反应室3-1-3内部，圆盘扰动格栅3-1-4外径与反应室3-1-3内径相同，圆盘扰动格栅3-1-4外壁与反应室3-1-3内壁无缝焊接，圆盘扰动格栅3-1-4数量不少于3个。
本发明专利公开的一种格栅式循环水流污水处理装置，其优点在于：
(1)该装置采用水力循环的方式处理原水，对水中泥沙去除效果更好。
(2)原水和药剂混合完全，处理原水速度更快。
(3)该设备功耗小，效率高。
本发明所述的一种格栅式循环水流污水处理装置结构简单，设计合理，处理效率高，适合多类水厂日常生产使用。
