申请日2015.10.12
公开(公告)日2016.01.13
IPC分类号C02F9/04
摘要
本发明涉及一种快速净化的废水处理装置，包括第一抽液泵、过滤器、重金属沉淀池、第二抽液泵、酸碱中和池、第三抽液泵、气浮机、蒸发器和冷却器，第一抽液泵的进水口抽取废水，第一抽液泵的出水口通过管道与过滤器的进水口连通，过滤器的出水口通过管道与重金属沉淀池连通，第二抽液泵的进水口与重金属沉淀池连通，第二抽液泵的出水口与酸碱中和池通过管道连通，第三抽液泵的进水口与酸碱中和池连通，第三抽液泵的出水口与蒸发器通过管道连通，蒸发器和冷却器通过管道连通，气浮机置于第一抽液泵和过滤器之间的管道上。相对现有技术，本发明净化速度快、吸附重金属，消除过量的氮磷元素，蒸发净化。
权利要求书

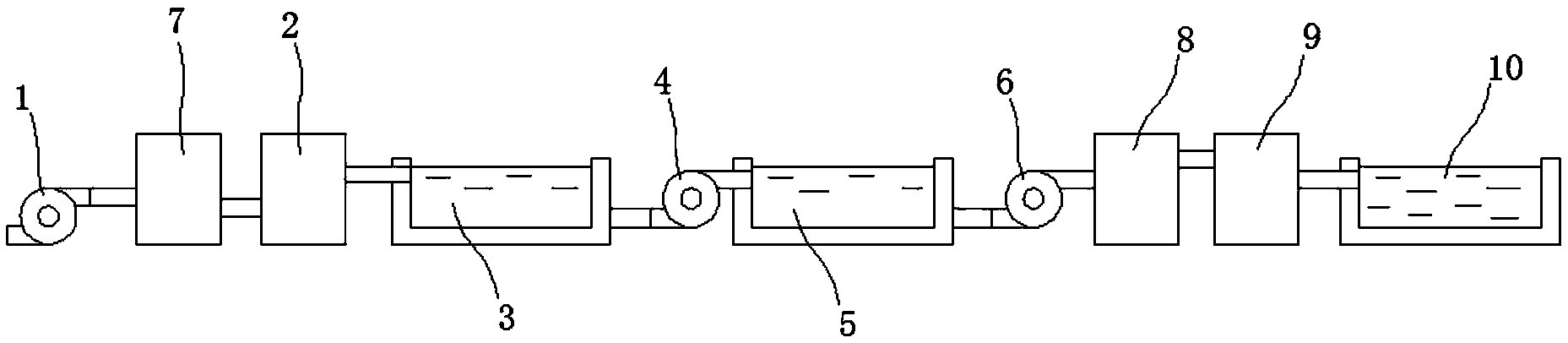

1.一种快速净化的废水处理装置，其特征在于：包括第一抽液泵(1)、过滤器(2)、重金属沉淀池(3)、第二抽液泵(4)、酸碱中和池(5)、第三抽液泵(6)、气浮机(7)、蒸发器(8)和冷却器(9)，所述第一抽液泵(1)的进水口抽取废水，所述第一抽液泵(1)的出水口通过管道与所述过滤器(2)的进水口连通，所述过滤器(2)的出水口通过管道与所述重金属沉淀池(3)连通，所述第二抽液泵(4)的进水口与所述重金属沉淀池 (3)连通，所述第二抽液泵(4)的出水口与所述酸碱中和池(5)通过管道连通，第三抽液泵(6)的进水口与所述酸碱中和池(5)连通，所述第三抽液泵(6)的出水口与所述蒸发器(8)通过管道连通，所述蒸发器(8) 和所述冷却器(9)通过管道连通，所述气浮机(7)置于所述第一抽液泵(1) 和所述过滤器(2)之间的管道上。
2.根据权利要求1所述一种快速净化的废水处理装置，其特征在于：所述第二抽液泵(4)的进水口与所述重金属沉淀池(3)连通处设置有PE 滤芯。
3.根据权利要求1或2所述一种快速净化的废水处理装置，其特征在于：还设置有增氧池(10)，所述增氧池(10)与所述冷却器(9)通过管道连通，所述增氧池(10)内设置有增氧器。
说明书
一种快速净化的废水处理装置
技术领域
本发明涉及污水处理技术领域，特别涉及一种快速净化的废水处理装置。
背景技术
工业的高速发展，地下水、地表水、湖泊河流、景观水受到不同程度的污染，江河湖泊的水质恶化、景观水发黑、变臭，藻类滋生，水生动植物大量死亡。造成景观水水质急剧下降的原因有：景观水中总氮、总磷等营养盐充足;铁，硅等含量比较适度;适宜的温度，光照条件和溶解氧含量;缓慢的水流流态，水体更新周期长。使某种优势藻类急速增长发生富营养化，导致了水生态系统紊乱，多样性受到破坏;再者现有的废水中含有高盐、难降解、高色度物质，这些严峻的环境问题需要及时解决。
发明内容
本发明所要解决的技术问题是提供一种净化速度快、吸附重金属，消除过量的氮磷元素，蒸发净化的废水处理装置。
本发明解决上述技术问题的技术方案如下：一种快速净化的废水处理装置，包括第一抽液泵、过滤器、重金属沉淀池、第二抽液泵、酸碱中和池、第三抽液泵、气浮机、蒸发器和冷却器，所述第一抽液泵的进水口抽取废水，所述第一抽液泵的出水口通过管道与所述过滤器的进水口连通，所述过滤器的出水口通过管道与所述重金属沉淀池连通，所述第二抽液泵的进水口与所述重金属沉淀池连通，所述第二抽液泵的出水口与所述酸碱中和池通过管道连通，第三抽液泵的进水口与所述酸碱中和池连通，所述第三抽液泵的出水口与所述蒸发器通过管道连通，所述蒸发器和所述冷却器通过管道连通，所述气浮机置于所述第一抽液泵和所述过滤器之间的管道上。
本发明的有益效果是：过滤器对废水进行一次过滤，过滤器去除水体中的悬浮物、颗粒物、降低浊度;重金属沉淀池对废水中的重金属进行沉淀，消除废水中的重金属;酸碱中和池将废水中过盛的无量元素沉降出来，气浮机能有效去除废水中的悬浮物、油脂及各种胶状物，能有效降低过滤器过滤负担，提升过滤净化速度;最后经过蒸发器和冷却器重新净化，减少废水中的污染物的含量，整套流程操作方便快捷;实现净化速度快、吸附重金属，消除过量的氮磷元素，蒸发净化。
在上述技术方案的基础上，本发明还可以做如下改进。
进一步，所述第二抽液泵的进水口与所述重金属沉淀池连通处设置有PE 滤芯。
采用上述进一步方案的有益效果是：PE滤芯与重金属沉淀池配合使用，能增强对重金属的净化。
进一步，还设置有增氧池，所述增氧池与所述冷却器通过管道连通，所述增氧池内设置有增氧器。
