申请日2015.10.13
公开(公告)日2016.02.10
IPC分类号C02F11/12
摘要
本实用新型涉及一种进料系统，尤其涉及一种应用于污泥烘干的进料系统。包括底座，所述的底座中设有传动组件，所述的底座左端的上方设有散料组件。应用于污泥烘干的进料系统结构紧凑，使用效果出色，同时操作简便。
权利要求书

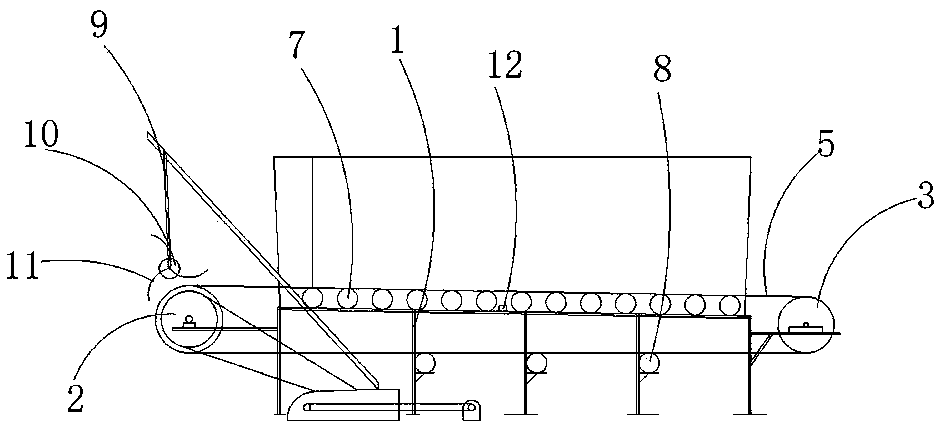

1.一种应用于污泥烘干的进料系统，其特征在于：包括底座(1)，所述的底座(1)中设有传动组件，所述的底座(1)左端的上方设有散料组件;
所述的传动组件包括主动传动轴(2)、辅助传动轴(3)和减速机(6)，所述的底座(1)的左端设有主动传动轴(2)，所述的底座(1)的右端设有辅助传动轴(3)，所述的主动传动轴(2)与辅助传动轴(3)间通过输送带(5)相同步传动，所述的主动传动轴(2)通过减速机(6)相传动，所述的输送带(5)与底座(1)的上部间设有辅助辊(7)，所述的底座(1)中设有与输送带(5)相弹性压接的涨紧辊(8);
所述的散料组件包括散料支撑杆(9)，所述的散料支撑杆(9)的底端设有散热转动轴(10)，所述的散热转动轴(10)上设有均匀错位分布的散料刀(11)，所述的散料刀(11)与主动传动轴(2)呈对应分布;
所述的底座(1)中设有平衡传感器(12)，所述的底座(1)的宽度为1800mm，所述的底座(1)的宽度为5500mm。
2.根据权利要求1所述的应用于污泥烘干的进料系统，其特征在于：所述的主动传动轴(2)的上部与辅助传动轴(3)的上部呈同一水平面分布，所述的涨紧辊(8)的数量为3个。
说明书
应用于污泥烘干的进料系统
技术领域
本实用新型涉及一种进料系统，尤其涉及一种应用于污泥烘干的进料系统。
背景技术
目前现有技术中的进料系统性能相对较弱，同时使用不方便，导致烘干效果较差。
中国专利200720075029.1，公开一种用于垃圾和污泥混烧炉的前级送料装置，由污泥接收槽、污泥输送机、污泥输送泵和污泥输送管道构成，所述的污泥接收槽设置在污泥输送机的输入端，污泥输送机的输出端与所述的污泥输送管道的入口连接，所述的污泥输送泵设置在污泥输送管道中，污泥输送管道至少具有一个出口，任意一个所述的污泥输送管道的出口上均各自连接有一个供料管组，任意一个所述的供料管组均由两个以上数目的供料管并列构成，所述的供料管的直径相等，供料管的中心轴线相互平行并位于同一平面中，任意相邻的两个供料管的中心轴线之间的距离均相等。此结构相对复杂，同时使用性能不佳。
发明内容
本实用新型主要是解决现有技术中存在的不足，提供一种结构紧凑，进一步提升使用效能的应用于污泥烘干的进料系统。
本实用新型的上述技术问题主要是通过下述技术方案得以解决的：
一种应用于污泥烘干的进料系统，包括底座，所述的底座中设有传动组件，所述的底座左端的上方设有散料组件;
所述的传动组件包括主动传动轴、辅助传动轴和减速机，所述的底座的左端设有主动传动轴，所述的底座的右端设有辅助传动轴，所述的主动传动轴与辅助传动轴间通过输送带相同步传动，所述的主动传动轴通过减速机相传动，所述的输送带与底座的上部间设有辅助辊，所述的底座中设有与输送带相弹性压接的涨紧辊;
所述的散料组件包括散料支撑杆，所述的散料支撑杆的底端设有散热转动轴，所述的散热转动轴上设有均匀错位分布的散料刀，所述的散料刀与主动传动轴呈对应分布;
所述的底座中设有平衡传感器，所述的底座的宽度为1800mm，所述的底座的宽度为5500mm。
作为优选，所述的主动传动轴的上部与辅助传动轴的上部呈同一水平面分布，所述的涨紧辊的数量为3个。
平衡传感器能有效实时底座的平衡，当受重不均衡，能及时进行报警。
本实用新型提供应用于污泥烘干的进料系统，结构紧凑，使用效果出色，同时操作简便。
