申请日2015.10.13
公开(公告)日2016.02.10
IPC分类号C02F1/40; C02F1/00
摘要
本实用新型是一种含油废水处理系统，特别涉及一种应用于污泥处理的含油废水处理系统。包括筒体，所述的筒体的底部设有下管箱，所述的筒体的上部设有上管箱，所述的筒体的底部设有下垫板，所述的筒体的上部设有上垫板，所述的筒体的内壁设有呈错位分布的折流板，所述的上垫板与下垫板间设有均匀分布的换热管，所述的换热管与下管箱相连通，所述的换热管通过折流板相定位，所述的换热管外套有与折流板相匹配定位的齿部定位端。应用于污泥处理的含油废水处理系统提升使用性能，操作更加方便。
权利要求书

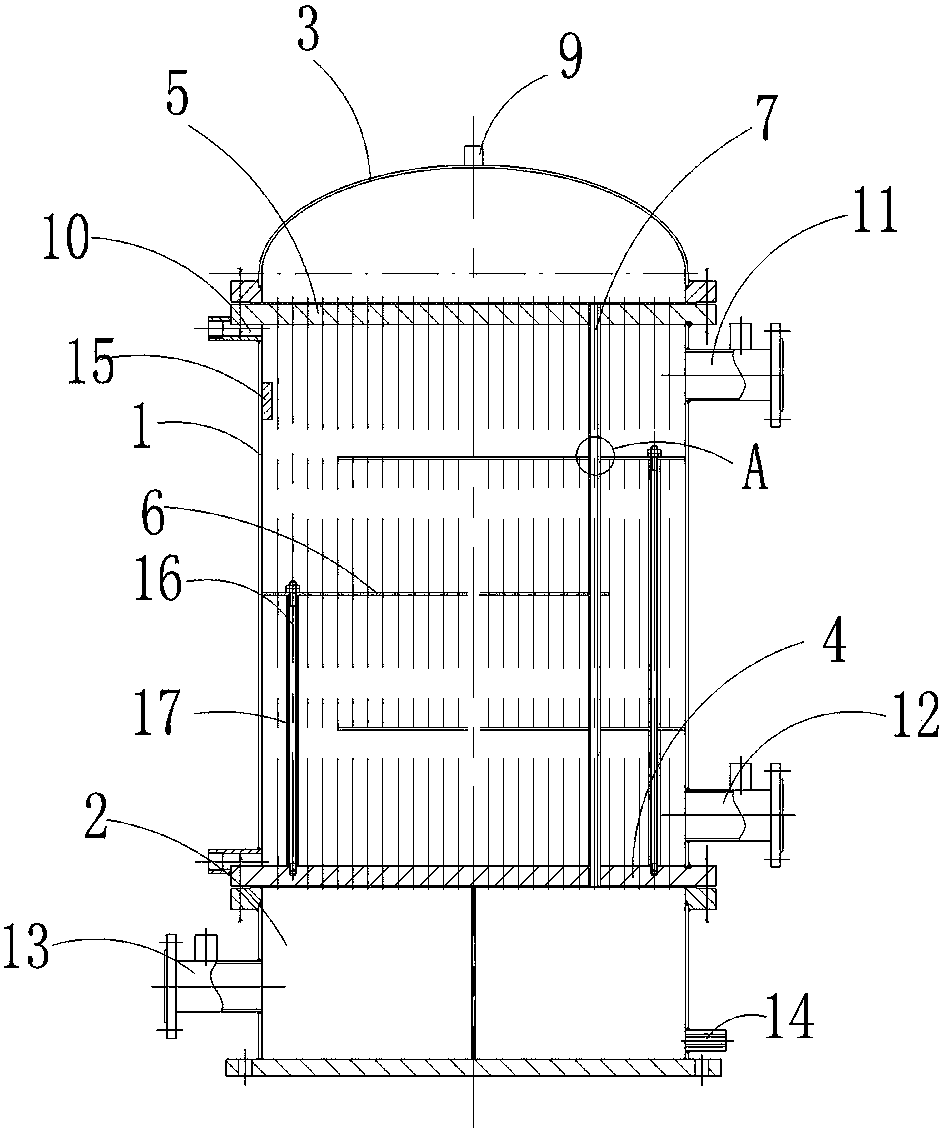

1.一种应用于污泥处理的含油废水处理系统，其特征在于：包括筒体(1)，所述的筒体(1)的底部设有下管箱(2)，所述的筒体(1)的上部设有上管箱(3)，所述的筒体(1)的底部设有下垫板(4)，所述的筒体(1)的上部设有上垫板(5)，所述的筒体(1)的内壁设有呈错位分布的折流板(6)，所述的上垫板(5)与下垫板(6)间设有均匀分布的换热管(7)，所述的换热管(7)与下管箱(3)相连通，所述的换热管(7)通过折流板(6)相定位，所述的换热管(7)外套有与折流板(6)相匹配定位的齿部定位端(8);
所述的上管箱(3)的上部设有上空气出口(9)，所述的筒体(1)上端的外壁设有侧空气出口(10)，所述的筒体(1)的上端设有与筒体(1)相连通的冷却水出口(11)，所述的筒体(1)的下端设有与筒体(1)相连通的冷却水进口(12)，所述的下管箱(2)的一端设有含油废水进口(13)，所述的下管箱(2)的下端设有排污口(14);
所述的筒体(1)的内壁设有温度传感器(15)。
2.根据权利要求1所述的应用于污泥处理的含油废水处理系统，其特征在于：所述的折流板(6)间通过拉杆(16)相固定，所述的拉杆(16)外套有定距管(17)。
说明书
应用于污泥处理的含油废水处理系统
技术领域
本实用新型是一种含油废水处理系统，特别涉及一种应用于污泥处理的含油废水处理系统。
背景技术
现有技术中含油废水处理系统，结构复杂，而且使用性能相对不佳。
发明内容
本实用新型主要是解决现有技术中存在的不足，结构紧凑，解决现有了使用性能低的应用于污泥处理的含油废水处理系统。
本实用新型的上述技术问题主要是通过下述技术方案得以解决的：
一种应用于污泥处理的含油废水处理系统，包括筒体，所述的筒体的底部设有下管箱，所述的筒体的上部设有上管箱，所述的筒体的底部设有下垫板，所述的筒体的上部设有上垫板，所述的筒体的内壁设有呈错位分布的折流板，所述的上垫板与下垫板间设有均匀分布的换热管，所述的换热管与下管箱相连通，所述的换热管通过折流板相定位，所述的换热管外套有与折流板相匹配定位的齿部定位端;
所述的上管箱的上部设有上空气出口，所述的筒体上端的外壁设有侧空气出口，所述的筒体的上端设有与筒体相连通的冷却水出口，所述的筒体的下端设有与筒体相连通的冷却水进口，所述的下管箱的一端设有含油废水进口，所述的下管箱的下端设有排污口;
所述的筒体的内壁设有温度传感器。
作为优选，所述的折流板间通过拉杆相固定，所述的拉杆外套有定距管。
此结构整体使用性能出色，使用寿命长，而且便于调节。齿部定位端使得定位效果更好的出色，不易产生移动;温度传感器能时时监控温度，急时的做出必要的调整。
因此，本实用新型提供的应用于污泥处理的含油废水处理系统，提升使用性能，操作更加方便。
