申请日2015.03.23
公开(公告)日2015.08.26
IPC分类号G05D7/06; G08C17/02; H04L29/06
摘要
本实用新型公开了一种小型污水处理系统的监控装置，包括流量开关、控制器、报警器和安装机构，流量开关包括开关主体和用于检测出水水量的探头，开关主体分别与探头和所述的控制器连接，控制器和报警器连接，安装机构包括第一管体、第二管体和第三管体，第二管体和第三管体分别设置在第一管体的两侧，第二管体和第三管体均与第一管体连通，开关主体安装在第二管体内，探头位于第一管体内，第三管体和第一管体的连通处正对探头，第三管体向第一管体的上方倾斜;优点是维护人员可将擦拭探头的刷子或者擦布等通过第三管体伸入第一管体内对探头进行清洁，由此每次不需要将流量开关取出即可进行清洁，清洁维护操作方便。

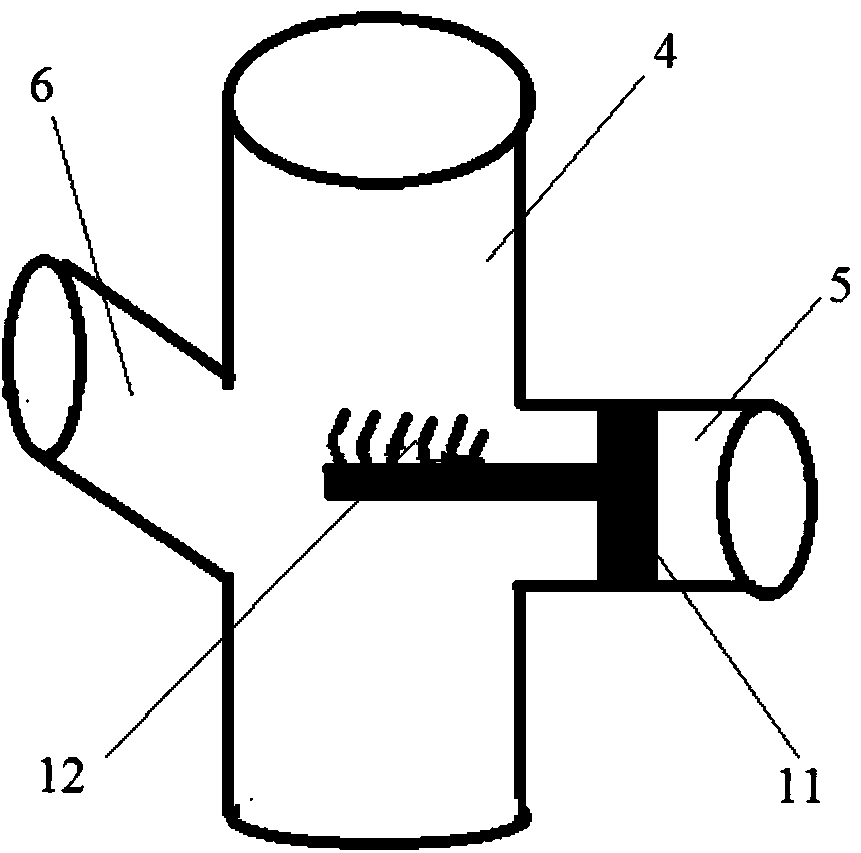

摘要附图
权利要求书
1.一种小型污水处理系统的监控装置，包括流量开关、控制器、报警器和安装机构， 所述的流量开关包括开关主体和用于检测出水水量的探头，所述的开关主体分别与所述 的探头和所述的控制器连接，所述的控制器和所述的报警器连接，其特征在于所述的安 装机构包括第一管体、第二管体和第三管体，所述的第二管体和所述的第三管体分别设 置在所述的第一管体的两侧，所述的第二管体和所述的第三管体均与所述的第一管体连 通，所述的开关主体安装在所述的第二管体内，所述的探头位于所述的第一管体内，所 述的第三管体和所述的第一管体的连通处正对所述的探头，所述的第三管体向所述的第 一管体的上方倾斜。
2.根据权利要求1所述的一种小型污水处理系统的监控装置，其特征在于所述的控 制器和所述的报警器通过无线通信模块连接。
3.根据权利要求2所述的一种小型污水处理系统的监控装置，其特征在于所述的无 线通信模块包括GPRS无线通信发射模块和GPRS无线通信接收模块，所述的GPRS无 线通信发射模块与所述的GPRS无线通信接收模块通过无线网络通信，所述的GPRS无 线通信发射模块与所述的控制器连接，所述的GPRS无线通信接收模块与所述的报警器 的输入端连接。
4.根据权利要求1所述的一种小型污水处理系统的监控装置，其特征在于所述的报 警器包括发光二极管、蜂鸣器、第一电阻、第二电阻和三极管，所述的发光二极管的负 极和所述的第二电阻的一端连接且其连接端为所述的报警器的输入端，所述的发光二极 管的正极和所述的第一电阻的一端连接，所述的第一电阻的另一端和所述的蜂鸣器的一 端均接入电源，所述的蜂鸣器的另一端和所述的三极管的发射极连接，所述的三极管的 基极和所述的第二电阻的另一端连接，所述的三极管的集电极接地。
说明书
一种小型污水处理系统的监控装置
技术领域
本实用新型涉及一种监控装置，尤其是涉及一种小型污水处理系统的监控装置。
背景技术
为了保护水资源，市场上有很多用于对生活污水进行处理的小型污水处理系统。小 型污水处理系统通常包括格栅井、调节池、第一级提升泵、预处理系统、第二级提升泵 和人工湿地，第一级提升泵设置在调节池内，第二级提升泵设置在预处理系统内。该小 型污水处理系统的工作过程为：污水首先自流进入格栅井，污水中的大颗粒悬浮物被格 栅井拦截后再自流进入调节池，调节池内的污水经第一级提升泵提升至预处理系统内进 行预处理，预处理后的污水通过第二级提升泵提升进入人工湿地，污水经过人工湿地处 理为达标的水后经排水口排入河流。小型污水处理系统的出水水量是表明小型污水处理 系统是否处于正常运行状况的一项参数，目前主要通过监控装置来实时监测小型污水处 理系统的出水水量。
现有的小型污水处理系统的监控装置通常包括流量开关、控制器和报警器，流量开 关和控制器连接，控制器和报警器连接，流量开关包括开关主体和用于感应出水水量的 探头，流量开关通过管道设置在小型污水处理系统的出水口处，管道具有进水口和出水 口，流量开关安装在管道内，当小型污水处理系统的出水水量超出流量开关内设定的参 考范围内，流量开关发送异常信号给控制器，控制器驱动报警器报警。但是，该监控装 置存在以下问题：受目前污水处理工艺的制约，经过处理的污水通常仍含有悬浮物，在 监控过程中，流量开关的探头与水直接接触，悬浮物会附着于探头上，引起流量开关不 灵敏，甚至失效，即使采用抗结垢涂层的探头，仍无法完全避免这个问题，因此，流量 开关需要定期进行清洁维护，而每次清洁维护时，都需要将管道拆卸下来后再将流量开 关取出来进行擦拭，操作不便。
发明内容
本实用新型所要解决的技术问题是提供一种清洁维护操作方便的小型污水处理系 统的监控装置。
本实用新型解决上述技术问题所采用的技术方案为：一种小型污水处理系统的监控 装置，包括流量开关、控制器、报警器和安装机构，所述的流量开关包括开关主体和用 于检测出水水量的的探头，所述的开关主体分别与所述的探头和所述的控制器连接，所 述的控制器和所述的报警器连接，所述的安装机构包括第一管体、第二管体和第三管体， 所述的第二管体和所述的第三管体分别设置在所述的第一管体的两侧，所述的第二管体 和所述的第三管体均与所述的第一管体连通，所述的开关主体安装在所述的第二管体 内，所述的探头位于所述的第一管体内，所述的第三管体和所述的第一管体的连通处正 对所述的探头，所述的第三管体向所述的第一管体的上方倾斜。
所述的控制器和所述的报警器通过无线通信模块连接。
所述的无线通信模块包括GPRS无线通信发射模块和GPRS无线通信接收模块，所 述的GPRS无线通信发射模块与所述的GPRS无线通信接收模块通过无线网络通信，所 述的GPRS无线通信发射模块与所述的控制器连接，所述的GPRS无线通信接收模块与 所述的报警器的输入端连接。
所述的报警器包括发光二极管、蜂鸣器、第一电阻、第二电阻和三极管，所述的发 光二极管的负极和所述的第二电阻的一端连接且其连接端为所述的报警器的输入端，所 述的发光二极管的正极和所述的第一电阻的一端连接，所述的第一电阻的另一端和所述 的蜂鸣器的一端均接入电源，所述的蜂鸣器的另一端和所述的三极管的发射极连接，所 述的三极管的基极和所述的第二电阻的另一端连接，所述的三极管的集电极接地。
与现有技术相比，本实用新型的优点在于开关主体安装在第二管体内，探头位于所 述的第一管体内，第三管体和第一管体的连通处正对探头，第三管体向第一管体的上方 倾斜，第一管体、第二管体和第三管体安装在小型污水处理系统的出水口，第三管体倾 斜向上伸出水面，维护人员可将擦拭探头的刷子或者擦布等通过第三管体伸入第一管体 内对探头进行清洁，由此不需要每次将流量开关取出即可进行清洁，清洁维护操作方便。
