申请日2015.03.24
公开(公告)日2015.09.02
IPC分类号F28D1/047
摘要
一种淋浴废水热量再利用系统，由加热装置、热水管、冷水管、混水阀、淋浴喷头、踏板、自来水管、热交换管组成。热水由热水管从加热装置取出，冷水由冷水管取自自来水，并在热交换管中进行预热，再经过混水阀与热水交汇，形成使用者所需的一定温度的淋浴用水。在淋浴室内加装踏板，踏板上开有踏板圆孔。在踏板与地板之间安装热交换管。热交换管在地板上盘曲放置，收集淋浴废水并使冷水与淋浴废水进行热交换。这样，淋浴废水的热量能最大限度地传导至冷水，用以提高冷水的温度，从而可以降低所需热水的温度或所需热水的用量。

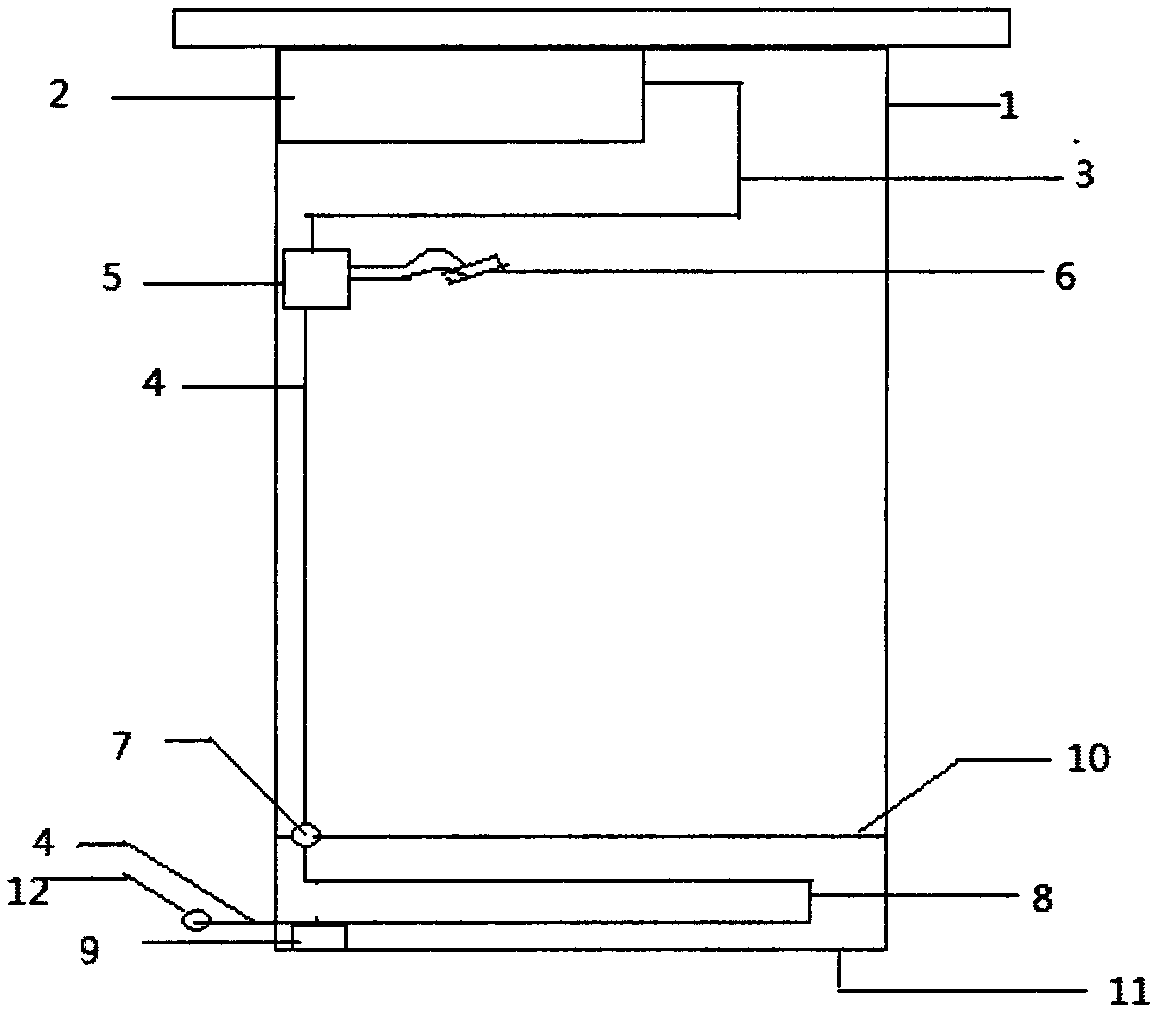

摘要附图
权利要求书
1.一种淋浴废水热量再利用系统，由加热装置、热水管、冷水管、混水阀、淋 浴喷头、踏板、自来水管、热交换管组成，其特征是：热交换管收集淋浴废水 并使冷水与淋浴废水进行热交换，再使预热后的冷水与热水交汇，形成使用者 所需的淋浴用水。
2.根据权利要求1所述的淋浴废水热量再利用系统，其特征是：在淋浴室内加 装踏板，踏板上开有踏板圆孔，在踏板与地板之间安装热交换管。
3.根据权利要求1所述的淋浴废水热量再利用系统，其特征是：所述热交换管 为同心嵌套的双层软管，内层软管为冷水管，其外壁套有保护套，一端接自来 水管，一端接混水阀;外层软管为废水收集管，其外壁套有保温套，一端接踏 板圆孔，另一端接地板的下水口。
4.根据权利要求1所述的淋浴废水热量再利用系统，其特征是：热水由热水管 从加热装置取出，冷水由冷水管取自自来水，冷水经过热交换管进行预热，在 经过混水阀与热水交汇。
说明书
淋浴废水热量再利用系统
技术领域
本实用新型涉及一种淋浴系统，尤其是一种可将淋浴废水热量再利用的淋浴 废水热量再利用系统。
背景技术
淋浴是现代人普遍采用的洗浴方式。淋浴时，淋浴喷头喷出热水，洒落在 使用者的全身，随后变为淋浴废水流入地漏。
在以往的淋浴系统中，大约40℃～60℃的热水从加热装置取出，大约10℃ ～20℃的冷水从自来水管取出，冷热水经过混水阀交汇，形成使用者所需的一定 温度的淋浴用水。
一次淋浴需要消耗大量的较高温度的热水，就需要大量的能量转化为热能 供使用者使用。然而，热水淋浴后产生的废水的温度约为35℃左右。这些温度 较高的淋浴废水一般未经任何热量的回收再利用便直接排放掉，无疑造成了热 能的损失，能源的浪费，这与节能减排、绿色环保的理念不符。
针对该问题，一些淋浴系统中也加装了淋浴废水热量回收装置，但这些装 置普遍存在热量回收利用率偏低的问题。
如果能将淋浴废水的热量进行最大限度地再利用，用以提高冷水的温度， 从而可以适当降低所需热水的温度或所需热水的用量，则既降低淋浴成本，又 有利于节约能源。
因此，我们需要一种淋浴废水热量再利用系统，将淋浴废水的热量最大限 度地利用装置传递给冷水。即淋浴用冷水首先在淋浴废水热量再利用系统内通 过热交换管与淋浴废水进行热交换，获得来自淋浴废水的热量，即淋浴用冷水 得到了预热，然后再到混水阀与热水交汇，得到所需的淋浴用水。
发明内容
为了克服现有的淋浴系统不能对淋浴废水的热量进行最大限度地再利用的 不足，本实用新型提供一种淋浴废水热量再利用系统，将淋浴废水的热量利用 装置传递给冷水，用以提高冷水的温度，从而可以降低所需热水的温度或所需 热水的用量。
本实用新型解决其技术问题所采用的技术方案是：在淋浴室中安装淋浴废 水热量再利用系统，其由加热装置、热水管、冷水管、混水阀、淋浴喷头、踏 板、自来水管、热交换管组成。所述淋浴废水热量再利用系统，热水由热水管 从加热装置取出，冷水由冷水管取自自来水，并在热交换管中进行预热，再经 过混水阀与热水交汇，形成使用者所需的一定温度的淋浴用水。在淋浴室内加 装踏板，踏板距离地板有一定高度。踏板上开有踏板圆孔。在踏板与地板之间 安装热交换管。所述热交换管，为同心嵌套的双层软管。内层软管为冷水管， 其外壁套有保护套，一端接自来水管，一端接混水阀。外层软管为废水收集管， 其外壁套有保温套，一端接踏板圆孔，另一端接地板的地漏。热交换管在地板 上盘曲放置，收集淋浴废水并使冷水与淋浴废水进行热交换。这样，淋浴废水 的热量能最大限度地的传导至冷水，用以提高冷水的温度，从而可以降低所需 热水的温度或所需热水的用量。
本实用新型的有益效果是，将淋浴废水的热量进行最大限度地再利用，用 以提高冷水的温度，从而可以降低所需热水的温度或所需热水的用量，这样既 降低淋浴成本，又有利于节约能源。同时，本实用新型结构简单，成本低廉， 易于直接安装在淋浴房中，也易于由已有的淋浴系统改装而成，也易于检修。
