申请日2015.03.25
公开(公告)日2015.06.03
IPC分类号C02F9/14
摘要
本发明涉及一种生活污水合并净化槽生态处理装置，包括预过滤室和净化槽装置室，净化槽装置室包括厌氧池、缺氧池、好氧池、清水池、消毒池、控制板，预过滤室设有污水进水管和过滤桶一，过滤桶一底部设有出水管，出水管通过厌氧池进水管与厌氧池连接，厌氧池后依次设有缺氧池、好氧池、清水池、消毒池，好氧池内设有与控制板连接的好氧池上清液回流管、曝气板和好氧池提水管，好氧池上清液回流管经控制板、缺氧池回水管与缺氧池连接，好氧池提水管经控制板、清水池进水管与清水池连接。本发明的生态处理装置具有投资低、维护管理方便、抗冲击负荷能力强的特点，增强生物处理效率，有效去除BOD同时去除N、P、SS，进一步实现污水深度处理。

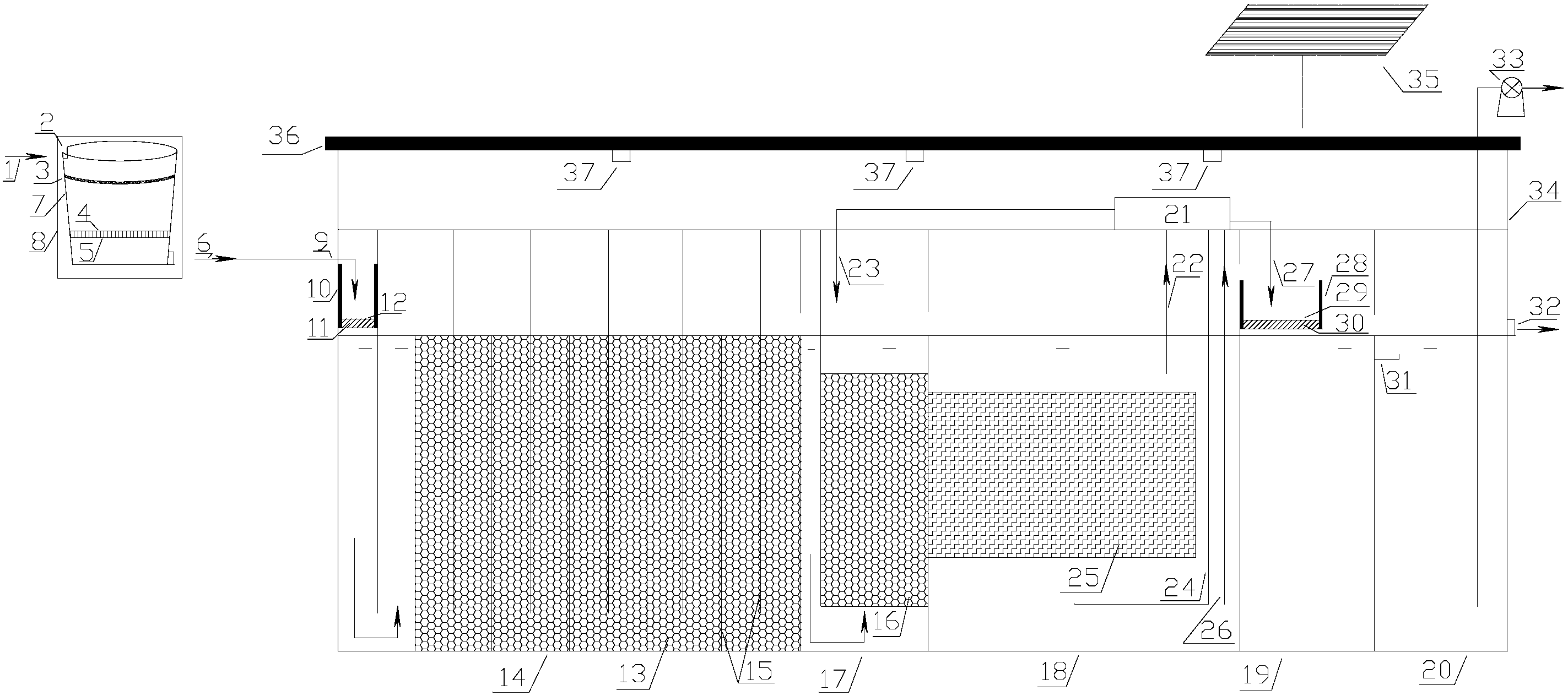

摘要附图
权利要求书
1.一种生活污水合并净化槽生态处理装置，其特征在于，包括预过滤室和净化槽装置室， 所述净化槽装置室包括厌氧池、缺氧池、好氧池、清水池、消毒池、控制板，所述预过滤室 设有污水进水管和过滤桶一，所述过滤桶一底部设有出水管，所述出水管通过厌氧池进水管 与厌氧池连接，所述厌氧池后依次设有缺氧池、好氧池、清水池、消毒池，所述好氧池内设 有与控制板连接的好氧池上清液回流管、曝气板和好氧池提水管，所述好氧池上清液回流管 经控制板、缺氧池回水管与缺氧池连接，所述好氧池提水管经控制板、清水池进水管与清水 池连接，所述清水池内设有过滤桶三，所述消毒池的入口处设有消毒盒，所述消毒池设有排 水口，消毒池还连接有水泵。
2.根据权利要求1所述的生活污水合并净化槽生态处理装置，其特征在于，所述预过滤 室设置于排水管道附近，过滤桶一位于污水进水管下方，过滤桶一的边缘设有用于固定污水 进水管的凹槽，过滤桶一上部设置提篮细格栅，下部设置孔状过滤板一，过滤板一上覆盖有 滤膜一。
3.根据权利要求1所述的生活污水合并净化槽生态处理装置，其特征在于，所述厌氧池 的厌氧池进水管的下方设有过滤桶二，过滤桶二底部设有过滤板二，过滤板二上覆盖有滤膜 二，所述厌氧池内设有厌氧池填料，所述厌氧池填料采用碳素纤维，呈条状，厌氧池填料间 竖向设有折板。
4.根据权利要求1所述的生活污水合并净化槽生态处理装置，其特征在于，所述缺氧池 内设置有缺氧池填料，所述缺氧池填料为碳素纤维球。
5.根据权利要求1所述的生活污水合并净化槽生态处理装置，其特征在于，所述好氧池 内设有好氧池填料，所述好氧池填料为多孔波纹板。
6.根据权利要求1所述的生活污水合并净化槽生态处理装置，其特征在于，所述过滤桶 三下部设置有带卡口的孔状过滤板三，过滤板三上覆有滤膜三。
7.根据权利要求6所述的生活污水合并净化槽生态处理装置，其特征在于，所述过滤桶 三侧壁设置出水口，所述出水口的位置低于污水进水管并且高于厌氧池、缺氧池、清水池、 消毒池的出水口。
8.根据权利要求1所述的生活污水合并净化槽生态处理装置，其特征在于，所述净化槽 装置室上方设置有顶部盖板，所述顶部盖板底部设有三角加固钢筋，顶部盖板上方设有太阳 能电池板，所述太阳能电池板与控制板连接。
说明书
一种生活污水合并净化槽生态处理装置
技术领域
本发明属于环保技术领域，尤其涉及污水处理领域，具体涉及一种生活污水合并净化槽 生态处理装置。
背景技术
中国是一个水资源严重短缺的国家，存在淡水资源缺乏和水体污染日益严重的问题。特 别是农村生活污水排放量呈逐年上升趋势，然而，我国对农村生活污水处理能力低、处理方 式落后，远不能满足农村经济发展需要。
我国城市下水道、污水收集系统和污水处理厂覆盖率都比较低，随着国家对污水排放标 准的要求日趋严格，众多污水收集系统以外的别墅、生活小区和中型企业都需要建造独立的 生活污水处理装置。此外，风景区、旅游区、工厂矿山和部队营房等也都存在生活污水就地 排放问题。
传统化粪池只能对污水起预处理作用，不能满足排放要求。而建设污水处理厂投资大、 运行费用高。其他如人工湿地、土地快速渗滤、浮床、稳定塘等众多的农村分散式污水处理 技术被国内外学者和研究人员所重视，并在原有基础上提出许多改进形式，但各种技术都存 在自身的缺陷，限制了其推广应用。
二十世纪九十年代以来，用于分散式污水处理的净化槽技术由日本引入我国，在污水处 理领域发挥了一定的功效。但一直存在前期投入较大，成本运行费过高的问题。而且，净化 槽安装后维护困难，造成许多净化槽建成后不运行或运行过程中维护不得力而闲置。
根据我国国情，探索因地制宜的分散式农村污水处理方式，既解决农村及周边地区生活 污水的达标排放问题，又充分考虑污水回用需要，节约水资源、保护水环境，促进农村经济 发展与资源、环境相协调，是研究农村分散式污水处理技术的关键。
发明内容
本发明的目的在于提供一种适用广，维护管理方便，抗冲击负荷能力强，节省空间的生 活污水合并净化槽生态处理装置。
本发明解决其技术问题所采用的技术方案是：一种生活污水合并净化槽生态处理装置， 包括预过滤室和净化槽装置室，所述净化槽装置室包括厌氧池、缺氧池、好氧池、清水池、 消毒池、控制板，所述预过滤室设有污水进水管和过滤桶一，所述过滤桶一底部设有出水管， 所述出水管通过厌氧池进水管与厌氧池连接，所述厌氧池后依次设有缺氧池、好氧池、清水 池、消毒池，所述好氧池内设有与控制板连接的好氧池上清液回流管、曝气板和好氧池提水 管，所述好氧池上清液回流管经控制板、缺氧池回水管与缺氧池连接，所述好氧池提水管经 控制板、清水池进水管与清水池连接，所述清水池内设有过滤桶三，所述消毒池的入口处设 有消毒盒，所述消毒池设有排水口，消毒池还连接有水泵。
具体地，所述预过滤室设置于排水管道附近，过滤桶一位于污水进水管下方，过滤桶一 的边缘设有用于固定污水进水管的凹槽，过滤桶一上部设置提篮细格栅，下部设置孔状过滤 板一，过滤板一上覆盖有滤膜一。
具体地，所述厌氧池的厌氧池进水管的下方设有过滤桶二，过滤桶二底部设有过滤板二， 过滤板二上覆盖有滤膜二，所述厌氧池内设有厌氧池填料，所述厌氧池填料采用碳素纤维， 呈条状，厌氧池填料间竖向设有折板。
具体地，所述缺氧池内设置有缺氧池填料，所述缺氧池填料为碳素纤维球。
具体地，所述好氧池内设有好氧池填料，所述好氧池填料为多孔波纹板。
具体地，所述过滤桶三下部设置有带卡口的孔状过滤板三，过滤板三上覆有滤膜三。
具体地，所述过滤桶三侧壁设置出水口，所述出水口的位置低于污水进水管并且高于厌 氧池、缺氧池、清水池、消毒池的出水口。
具体地，所述净化槽装置室上方设置有顶部盖板，所述顶部盖板底部设有三角加固钢筋， 顶部盖板上方设有太阳能电池板，所述太阳能电池板与控制板连接。
本发明具有以下有益效果：
1、本发明的生态处理装置具有投资低、维护管理方便、抗冲击负荷能力强的特点，适合 城乡分散式生活污水的合并处理。
2、本发明装置主体位于浅层地下，深度适宜人工操作，顶部盖板与地面齐平，四周掩埋， 槽本体受力有限，装置可以用普通塑料一次成槽，降低成本的同时亦不会渗漏，各反应池上 部加盖，可以随时查看、清理、调整装置运行状况。装置室顶部添加几条三角加固钢筋，对 顶部盖板起到支撑作用，上面可以作为停车场地。
3、本发明加大了厌氧池空间，并在其中添加折板，该设计抗冲击负荷能力强，实现了污 水的充分厌氧水解，增强了生物处理效率，能有效去除BOD同时去除N、P、SS，进一步实 现污水深度处理。
4、本发明可根据需要做成小型、中型和大型：小型装置适用于家庭及其他规模较小的分 散式污水处理单元，可以根据人口数量设计成小(一)、小(二)型;中型装置适用于规模稍 大的用水单元;大型装置即为污水处理站，可以城乡兼用。各类型净化槽装置各反应池可单 独或组合成槽，各槽单独放置，顶部单独盖板，由阀门管道连接，管理维护亦方便简捷。对 于大型装置，各反应池(特别是厌氧池)可串联或并联成多个槽，以方便维护管理。
