申请日2015.03.26
公开(公告)日2015.08.12
IPC分类号B08B9/032
摘要
本实用新型为一种污水处理过程仪表采样管路清堵优化装置，其包括水箱、采样口、压力泵、连通采样口与压力泵的第一管道、连通压力泵与水箱的第二管道、冲洗装置及控制器，冲洗装置包括连通第一管道的第三管道、位于第三管道上自动控制管道开路与闭路的第一电磁阀、第一手动阀、用于提供水源的水库。本实用新型在原管路系统上增加了压力表以及若干电磁阀，利用其对管道压力大小的监测，结合控制器来控制冲洗装置进行反向冲洗动作，其安全性较高，且清堵速度快;保证了水处理过程中在线数据的准确性与时效性;设置自动冲洗装置，代替了原来的拆除管路来清堵，减少维护人员现场清堵的次数及维护时间，大大节省维护时间，提高工作效率。

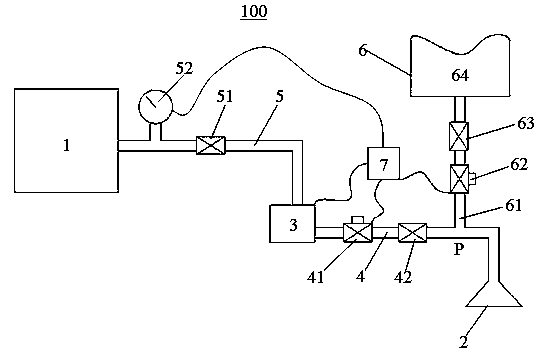

摘要附图
权利要求书
1.一种污水处理过程仪表采样管路清堵优化装置，其包括装载采集样本污水的水箱、伸入污水池用于采样的采样口、用于提供驱动力的压力泵、连通所述采样口与所述压力泵的第一管道、连通所述压力泵与所述水箱的第二管道，其特征在于：其还包括用于反冲洗所述采样口端堵塞物体的冲洗装置及控制整个系统的控制器，所述冲洗装置包括连通所述第一管道的第三管道、位于所述第三管道上自动控制管道开路与闭路的第一电磁阀、位于所述第三管道上备用的第一手动阀、用于提供水源的水库。
2.如权利要求1所述的污水处理过程仪表采样管路清堵优化装置，其特征在于：所述第一管道上设有能够自动控制管道开路与闭路的第二电磁阀、备用的第二手动阀。
3.如权利要求2所述的污水处理过程仪表采样管路清堵优化装置，其特征在于：所述第三管道一端连通所述第一管道、另一端连通所述水库。
4.如权利要求3所述的污水处理过程仪表采样管路清堵优化装置，其特征在于：所述第三管道与所述第一管道的交汇点介于所述采样口与所述第二电磁阀之间。
5.如权利要求4所述的污水处理过程仪表采样管路清堵优化装置，其特征在于：所述交汇点介于所述采样口与所述第二手动阀之间。
6.如权利要求2所述的污水处理过程仪表采样管路清堵优化装置，其特征在于：所述第二管道上设有第三手动阀、用于监测所述第二管道中水流压力大小的压力表。
7.如权利要求6所述的污水处理过程仪表采样管路清堵优化装置，其特征在于：所述控制器电连接所述第一电磁阀、所述第二电磁阀、所述压力泵、所述压力表。
说明书
一种污水处理过程仪表采样管路清堵优化装置
技术领域
本实用新型属于污水采样领域，特别是涉及一种污水处理过程仪表采样管路清堵优化装置。
背景技术
为了提高污水处理过程中关键过程的水质监测的及时性，生物反应池增加了在线仪表数据分析(总磷总氮仪)，来辅助工艺更加及时判断除磷脱氮的效果，从而迅速做出工艺调整或者下一步处理措施。在线仪属于精密仪表，对安装使用环境要求较高，因为在污水处理的恶劣环境中，在线仪表元的器件很容易被损坏。因此，此仪表一般安装在单独的控制室内，距离生产运行的污水池一般相距较远，需要单独安装采样管路及采样水泵，定时采样供仪表采集数据分析用。压力泵及管路系统用清水测试时可以顺利采集水样至仪表分析水箱，满足仪表分析水样需求。但是，当压力泵采集含有大量活性污泥的混合液时，污泥浓度较高，经常由于压力泵末端的取水管路堵塞，而不能完成水样采集工作。此时，就需要仪表维护人员去现场拆除管路进行清理，才能完成再次采样工作。反复的清堵工作给设备维护工作带来较大负担。
因此，有必要提供一种新的污水处理过程仪表采样管路清堵优化装置来解决上述问题。
实用新型内容
本实用新型的主要目的在于提供一种能够自动清除堵塞、提高采样数据及时性的污水处理过程仪表采样管路清堵优化装置。
本实用新型通过如下技术方案实现上述目的：一种污水处理过程仪表采样管路清堵优化装置，其包括装载采集样本污水的水箱、伸入污水池用于采样的采样口、用于提供驱动力的压力泵、连通所述采样口与所述压力泵的第一管道、连通所述压力泵与所述水箱的第二管道，其还包括用于反冲洗所述采样口端堵塞物体的冲洗装置及控制整个系统的控制器，所述冲洗装置包括连通所述第一管道的第三管道、位于所述第三管道上自动控制管道开路与闭路的第一电磁阀、位于所述第三管道上备用的第一手动阀、用于提供水源的水库。
具体的，所述第一管道上设有能够自动控制管道开路与闭路的第二电磁阀、备用的第二手动阀。
具体的，所述第三管道一端连通所述第一管道、另一端连通所述水库。
具体的，所述第三管道与所述第一管道的交汇点介于所述采样口与所述第二电磁阀之间。
具体的，所述交汇点介于所述采样口与所述第二手动阀之间。
具体的，所述第二管道上设有第三手动阀、用于监测所述第二管道中水流压力大小的压力表。
具体的，所述控制器电连接所述第一电磁阀、所述第二电磁阀、所述压力泵、所述压力表。
与现有技术相比，本实用新型污水处理过程仪表采样管路清堵优化装置的有益效果在于：
(1)在原管路系统的基础上增加了压力表、若干电磁阀、冲洗装置以及控制器，利用压力表对管道压力大小的监测，结合控制器来控制冲洗装置进行反向冲洗动作，其安全性较高，且清堵速度快;
(2)对仪表的及时采样提供了很大帮助，保证了水处理过程中在线数据的准确性与时效性;
(3)设置自动冲洗装置，代替了原来的拆除管路来清堵，减少维护人员现场清堵的次数及维护时间，大大节省维护时间，提高工作效率。
