申请日2015.03.27
公开(公告)日2015.10.07
IPC分类号F03B13/00; C02F9/14
摘要
本实用新型公开了一种利用新能源处理污水的环保设备，包括底座、澄清化泥池、厌氧池、好氧池、混合反应池、沉淀过滤池、控制装置、增压泵、曝气装置、水质检测装置、太阳能电池板、水力发电装置和蓄电池，所述澄清化泥池左侧上部设有污水进口，所述控制装置设置在澄清化泥池左侧中部，所述太阳能电池板设置在澄清化泥池的顶部，所述太阳能电池板与电能转化装置连接，所述水力发电装置设置在沉淀过滤池的右侧下部，所述电能转化装置和水力发电装置均与蓄电池连接，所述混合反应池和沉淀过滤池分别与反冲洗管连接，所述水质检测装置设置在沉淀过滤池出水口处，该利用新能源处理污水的环保设备有效的提高了对污水的处理效率和处理效果。

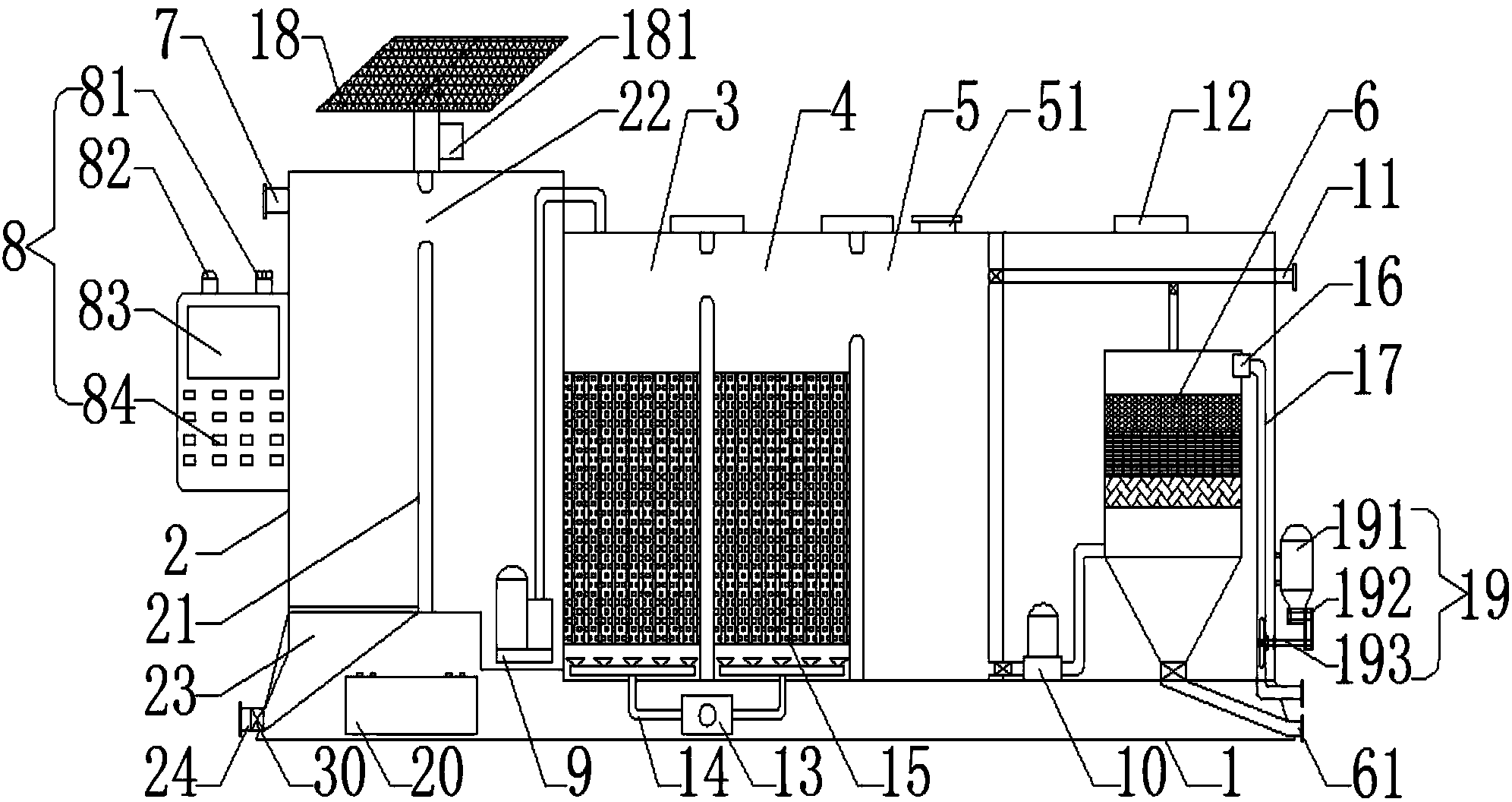

摘要附图
权利要求书
1.一种利用新能源处理污水的环保设备，包括底座(1)、澄清化泥池(2)、厌氧池(3)、 好氧池(4)、混合反应池(5)、沉淀过滤池(6)、控制装置(8)、增压泵(10)、曝气装置 (13)、水质检测装置(16)、太阳能电池板(18)、水力发电装置(19)和蓄电池(20)， 所述澄清化泥池(2)、厌氧池(3)、好氧池(4)、混合反应池(5)和沉淀过滤池(6)均 设置在底座(1)上，所述澄清化泥池(2)、厌氧池(3)、好氧池(4)、混合反应池(5) 和沉淀过滤池(6)依次连接，其特征在于：所述澄清化泥池(2)左侧上部设有污水进口 (7)，所述控制装置(8)设置在澄清化泥池(2)左侧中部，所述太阳能电池板(18)设 置在澄清化泥池(2)的顶部，所述太阳能电池板(18)与电能转化装置(181)连接，所 述水力发电装置(19)设置在沉淀过滤池(6)的下部，所述电能转化装置(181)和水力 发电装置(19)均与蓄电池(20)连接，所述厌氧池(3)和好氧池(4)的底部设有布气 管(14)，所述布气管(14)与曝气装置(13)连接。
2.根据权利要求1所述的一种利用新能源处理污水的环保设备，其特征在于：所述厌 氧池(3)和好氧池(4)内均设有弹性纤维填料(15)。
3.根据权利要求1所述的一种利用新能源处理污水的环保设备，其特征在于：所述厌 氧池(3)、好氧池(4)和沉淀过滤池(6)上均设有人孔(12)。
4.根据权利要求2所述的一种利用新能源处理污水的环保设备，其特征在于：所述混 合反应池(5)与增压泵(10)的连接处也设有电磁阀(30)。
5.根据权利要求1所述的一种利用新能源处理污水的环保设备，其特征在于：所述沉 淀过滤池(6)底部连接有排污管(61)，所述排污管(61)与沉淀过滤池(6)底部的连接 处也设有电磁阀(30)。
6.根据权利要求1所述的一种利用新能源处理污水的环保设备，其特征在于：所述水 力发电装置(19)由发电机(191)、传动联轴器(192)和微型水轮机(193)组成，所述 微型水轮机(193)设置在出水管(17)中，所述微型水轮机(193)与传动联轴器(192) 连接，所述传动联轴器(192)与发电机(191)传动连接。
说明书
一种利用新能源处理污水的环保设备
技术领域
本实用新型涉及一种环保设施设备，具体涉及一种污水处理设备，属于环保设施技术 领域。
背景技术
我国农村每年产生的污水达到上百亿吨，其主要来源是人们日常生活中产生的各种污 水混合物，如各种洗涤水和人蓄粪便等，但大部分村庄没有有效的污水处理设施，污水随 意排放进入周围水系中，对地表水和地下水造成污染，致使地表水体富营养化，地下水质 逐渐恶化。目前，全国有80%以上的河流受到不同程度的污染，我国农村有近7亿人的饮 用水中大肠杆菌超标，1.7亿人的饮用水受到有机污染。
由于农村人口众多，其日均产污水量较小，居住分散，资金缺乏，无法像城市那样集 中处理生活污水，并且农村污水具有低碳高氮磷等特点，如果采用分建式的曝气池和沉淀 池，成本较高，不够经济。同时，常规的动力污水处理技术需要用电力驱动，需要人员管 理和维修，对于农村地区不是非常方便。因而探索操作简单，治污效果行之有效，低运行 成本的污水处理工艺势在必行。
目前国内外应用农村生活污水治理的处理技术比较多，但从工艺原理上通常可归为两 类：第一类是自然处理系统，利用土壤过滤、植物吸收和微生物分解的原理，又称为生态 处理系统;第二类是生物处理系统，又可分为厌氧生物处理和好氧生物处理。厌氧生物处 理是利用厌氧微生物的代谢过程，把污水中的难降解高分子有机物转化为低分子有机物或 无机物。好氧生物处理是通过动力设备给污水充氧，培养好氧微生物，利用微生物菌种分 解、消耗吸收污水中的有机物、氮和磷。如中国专利申请号为CN 201420202465.0的实用 新型专利公开的一种太阳能污水一体化处理装置，其涉及污水处理设备技术领域，包括同 轴布置的污水处理外筒和设置于所述污水处理外筒内部的污水处理内筒，所述污水处理内 筒的底部与所述污水处理外筒连通;所述污水处理外筒内环绕其内壁设置有固设于所述内 壁的分水堰，所述分水堰与所述污水处理外筒内壁之间围设成排水槽;还包括伸入到所述 污水处理内筒内的污水进水管和与所述排水槽连通并连通到所述污水处理外筒外的出水 管，本实用新型，使得污水的曝气和回流在同一个设备内即可进行，整个设备结构简单， 利于实现在小范围的农村或度假村使用，降低分散用户的污水处理难度，但是该实用新型 不能实时对污水处理设备进行监控，在发生故障时也不能及时报警通知技术人员进行处理， 并且也不能对处理后的水质进行检测，因此就无法判断处理后的水质是否达到了排放标准， 由于其只使用了太阳能一种能源动力驱动方式，虽然有蓄电池能在一段时间内进行供电， 但在连续的阴雨天气时，污水处理设备就可能因没有持续能源供给而停止工作，就会造成 一系列问题的出现。
实用新型内容
为解决现有技术存在的上述不足，本实用新型特提出一种利用新能源处理污水的环保 设备，包括底座、澄清化泥池、厌氧池、好氧池、混合反应池、沉淀过滤池、控制装置、 增压泵、曝气装置、水质检测装置、太阳能电池板、水力发电装置和蓄电池，所述澄清化 泥池左侧上部设有污水进口，所述控制装置设置在澄清化泥池左侧中部，所述太阳能电池 板设置在澄清化泥池的顶部，所述太阳能电池板与电能转化装置连接，所述水力发电装置 设置在沉淀过滤池的右侧下部，所述电能转化装置和水力发电装置均与蓄电池连接，所述 厌氧池和好氧池的底部设有布气管，所述布气管与曝气装置连接，所述混合反应池顶部设 有加药口，所述混合反应池与沉淀过滤池通过增压泵连接，所述混合反应池和沉淀过滤池 分别与反冲洗管连接，所述水质检测装置设置在沉淀过滤池出水口处，所述沉淀过滤池出 水口与出水管连接。该利用新能源处理污水的环保设备有效的提高了对污水的处理效率和 处理效果。
本实用新型解决其技术问题，所采用的技术方案是：一种利用新能源处理污水的环保设 备，包括底座、澄清化泥池、厌氧池、好氧池、混合反应池、沉淀过滤池、控制装置、增 压泵、曝气装置、水质检测装置、太阳能电池板、水力发电装置和蓄电池，所述澄清化泥 池、厌氧池、好氧池、混合反应池和沉淀过滤池均设置在底座上，所述澄清化泥池、厌氧 池、好氧池、混合反应池和沉淀过滤池依次连接，所述澄清化泥池左侧上部设有污水进口， 所述控制装置设置在澄清化泥池左侧中部，所述太阳能电池板设置在澄清化泥池的顶部， 所述太阳能电池板与电能转化装置连接，所述水力发电装置设置在沉淀过滤池的下部，所 述电能转化装置和水力发电装置均与蓄电池连接，所述厌氧池和好氧池的底部设有布气管， 所述布气管与曝气装置连接，所述混合反应池顶部设有加药口，所述混合反应池与沉淀过 滤池通过增压泵连接，所述混合反应池和沉淀过滤池分别与反冲洗管连接，所述水质检测 装置设置在沉淀过滤池出水口处，所述沉淀过滤池出水口与出水管连接，所述增压泵、曝 气装置和水质检测装置分别与控制装置电性连接。
优选的，所述澄清化泥池内设有挡板，所述挡板上设有溢流口，所述挡板左侧的澄清化 泥池底部设有排泥管，所述排泥管的排泥口处设有电磁阀，所述挡板右侧的澄清化泥池内 设有潜泵，所述潜泵通过管道与厌氧池连通，所述潜泵和电磁阀均通过连接线与控制装置 电性连接。
优选的，所述厌氧池和好氧池内均设有弹性纤维填料。
优选的，所述厌氧池和好氧池底部的布气管上设有出气孔，所述厌氧池、好氧池和沉淀 过滤池上均设有人孔。
优选的，所述混合反应池与增压泵的连接处也设有电磁阀。
优选的，所述沉淀过滤池底部连接有排污管，所述排污管与沉淀过滤池底部的连接处也 设有电磁阀。
优选的，所述反冲洗管与混合反应池与沉淀过滤池的连接处均设有电磁阀。
优选的，所述控制装置由报警器、无线通讯装置、显示屏、控制按钮和印制电路主板组 成，所述印制电路主板上设有微处理器、水质信号采集电路、按钮控制电路和控制电路， 所述报警器、无线通讯装置、显示屏、水质信号采集电路、按钮控制电路和控制电路分别 与微处理器连接，所述水质信号采集电路连接于水质检测装置，所述按钮控制电路连接于 控制按钮，所述控制电路分别连接于潜泵、增压泵和曝气装置。
优选的，所述水力发电装置由发电机、传动联轴器和微型水轮机组成，所述微型水轮机 设置在出水管中，所述微型水轮机与传动联轴器连接，所述传动联轴器与发电机传动连接。
与现有技术相比，本实用新型的有益效果是：该利用新能源处理污水的环保设备，采 用一体化结构设计，合理实用，澄清化泥池能够通过沉淀除去水中大量的污泥，并通过排 泥管排出，避免了在设备运行中污泥堵塞管道，造成污水处理设备泵不能正常运行，技术 人员可通过控制装置上设置的无线通讯装置对设备的运行情况进行实时监控或者远程监 控，使设备始终处于最佳的运行状态，进而提高了对污水的处理效率，水质检测装置能够 对污水处理后的水质进行实时检测，以确定处理后的污水是否达到排放的标准，有效的提 高了污水处理的效果，水力发电装置能在没有太阳能源驱动设备工作时，为设备提供持续 的电力供应，以确保设备处理污水的正常运行，进一步提高了设备对污水的处理效率。
