申请日2015.10.14
公开(公告)日2016.02.17
IPC分类号C02F9/12
摘要
本实用新型公开了一种工业污水处理设备，包括底座和罐体，所述底座的表面设有支架，在支架上设有罐体，所述罐体的底部中心设有通孔，通孔对应底座的表面设有电机，所述电机的输出轴贯穿罐体底部中心的通孔并且连接涡轮盘，所述涡轮盘的侧面周向方向等距设有叶片，所述罐体的底端一侧设有排污管，所述罐体的内部设有倒立的漏斗，且漏斗的顶端设有过滤网，所述罐体的内腔还设有两个相互平行的孔板，且两个孔板之间留有空隙形成过滤室，在过滤室的两侧分别设有碳棒，且两个碳棒分别连接直流电源的正负极，直流电源设在罐体的侧面，且罐体的顶部通过管道连接过滤装置。该工业污水处理设备，可以有效地处理污水，有利于环境的保护。
权利要求书

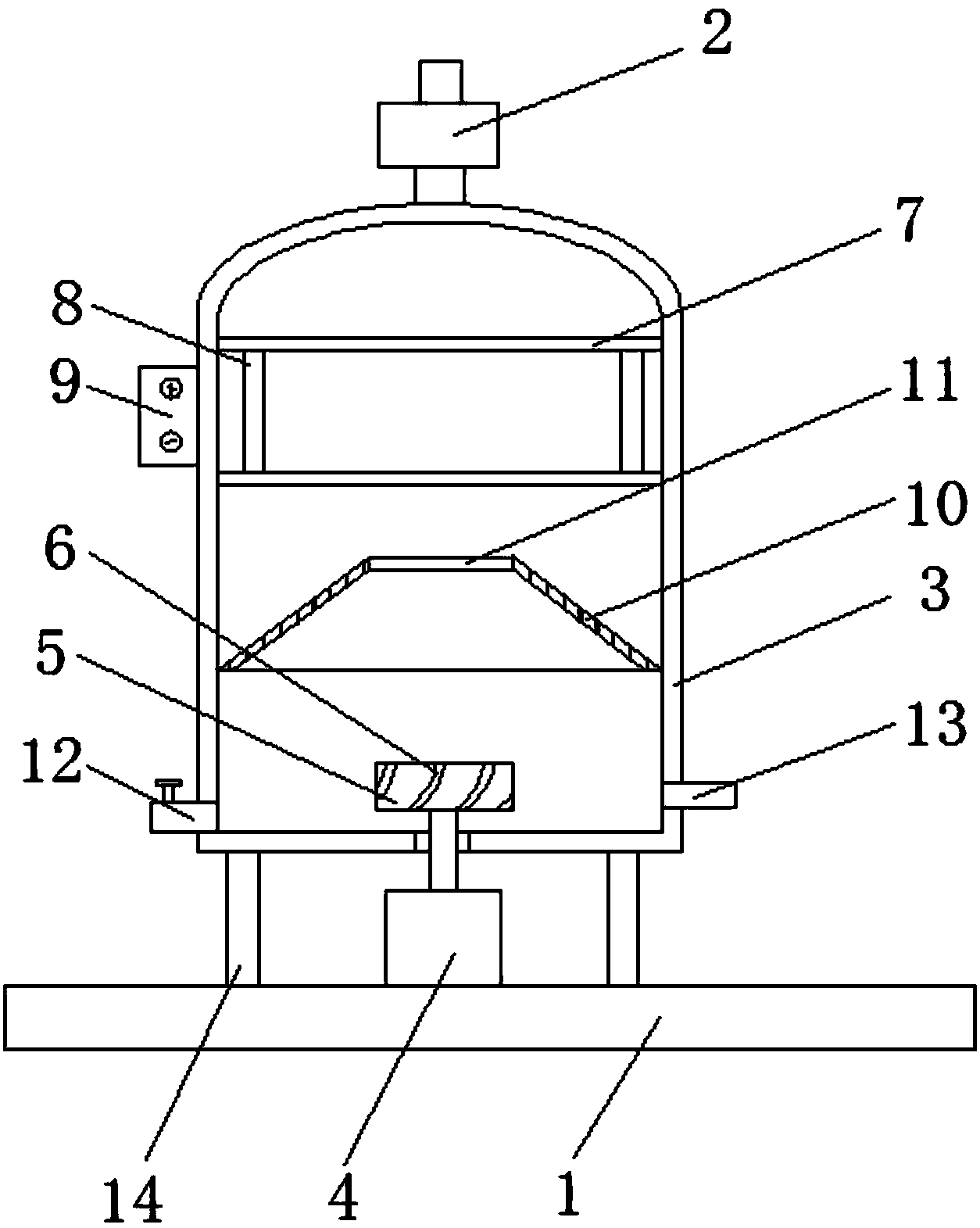

1.一种工业污水处理设备，包括底座(1)和罐体(3)，所述底座(1) 的表面设有支架(14)，在支架(14)上设有罐体(3)，其特征在于：所述罐体(3)的底部中心设有通孔，通孔对应底座(1)的表面设有电机(4)，所述电机(4)的输出轴贯穿罐体(3)底部中心的通孔并且连接涡轮盘(5)，所述涡轮盘(5)的侧面周向方向等距设有叶片(6)，所述罐体(3)的底端一侧设有排污管(12)，且罐体(3)的底端另一侧面设有进水管(13)，所述罐体(3)的内部设有倒立的漏斗(10)，且漏斗(10)的顶端设有过滤网 (11)，所述罐体(3)的内腔还设有两个相互平行的孔板(7)，两个孔板 (7)在滤网(11)的上方，且两个孔板(7)之间留有空隙形成过滤室，在过滤室的两侧分别设有碳棒(8)，且两个碳棒(8)分别连接直流电源(9) 的正负极，直流电源(9)设在罐体(3)的侧面，且罐体(3)的顶部通过管道连接过滤装置(2)。
2.根据权利要求1所述的一种工业污水处理设备，其特征在于：所述过滤装置(2)包括顶盖(21)和底盖(23)，所述顶盖(21)和底盖(23)通过螺栓连接形成安装腔，在安装腔中设有活性炭芯体(22)。
3.根据权利要求1所述的一种工业污水处理设备，其特征在于：所述罐体(3)的底部通孔中设有密封圈，且电机(4)的输出轴贯穿密封圈。
4.根据权利要求1所述的一种工业污水处理设备，其特征在于：所述排污管(12)的侧面设有阀门。
说明书
一种工业污水处理设备
技术领域
本实用新型涉及污水处理技术领域，具体为一种工业污水处理设备。
背景技术
工业废水使造成环境污染的主要来源，其中以重金属离子的污染难以治理，而铅等重金属大量应用在现代工业中，是非常严重的污染物，它们在水中积累到一定量就会对水体生物产生严重危害，并且通过食物链对人体健康造成极大的危害。水体重金属污染已经成为当今世界环境污染的难题现在处理废水的方法主要有物理处理法和化学处理法，但是单一的处理方法效率低，不能完全达到水质排放的要求，为此，我们提出一种工业污水处理设备。
实用新型内容
本实用新型的目的在于提供一种工业污水处理设备，以解决上述背景技术中提出的问题。
为实现上述目的，本实用新型提供如下技术方案：一种工业污水处理设备，包括底座和罐体，所述底座的表面设有支架，在支架上设有罐体，所述罐体的底部中心设有通孔，通孔对应底座的表面设有电机，所述电机的输出轴贯穿罐体底部中心的通孔并且连接涡轮盘，所述涡轮盘的侧面周向方向等距设有叶片，所述罐体的底端一侧设有排污管，且罐体的底端另一侧面设有进水管，所述罐体的内部设有倒立的漏斗，且漏斗的顶端设有过滤网，所述罐体的内腔还设有两个相互平行的孔板，两个孔板在滤网的上方，且两个孔板之间留有空隙形成过滤室，在过滤室的两侧分别设有碳棒，且两个碳棒分别连接直流电源的正负极，直流电源设在罐体的侧面，且罐体的顶部通过管道连接过滤装置。
优选的，所述过滤装置包括顶盖和底盖，所述顶盖和底盖通过螺栓连接形成安装腔，在安装腔中设有活性炭芯体。
优选的，所述罐体的底部通孔中设有密封圈，且电机的输出轴贯穿密封圈。
优选的，所述排污管的侧面设有阀门。
与现有技术相比，本实用新型的有益效果是：该工业污水处理设备，在罐体的内腔中设有涡轮，并且涡轮通过电机带动，可以使添加过沉淀凝固剂的污水充分混合并且形成凝固絮，出去污水中的大金属颗粒，污水通过滤网过滤掉凝固絮，进入到过滤室中，在过滤室的两侧均设有碳棒，两个碳棒分别连接直流电源的正负极，使污水中的重金属离子做定向运动，附着在碳棒上，并且在罐体的顶部连接具有活性炭芯体的过滤装置，再次过滤，通过大颗粒金属的过滤、重金属离子的过滤以及活性炭芯体的过滤，可以有效出去工业污水中的金属污染物，并且通过活性炭芯体可以出去污水气味，可以达到污水排放的标准，处理效率高，有利于环境的保护。
