申请日2015.06.26
公开(公告)日2015.11.25
IPC分类号C02F9/12
摘要
本实用新型公开了一种民用水处理装置，包括处理腔，该处理腔两端设有管道，管道端部设有接头，在接头内侧设有密封垫，在其中一端的管道上设有压力表，处理腔上部安装有与之密封的盖体，处理腔内间隔插装有九个挡片;在第一挡片和第二挡片之间设有第一活性炭层，在第二挡片和第三挡片之间设有第一过滤棉层，在第三挡片和第四挡片之间设有第二过滤棉层，在第四挡片和第五挡片之间设有第一带孔磁铁块，在第五挡片和第六挡片之间设有空隙，在第六挡片和第七挡片之间设有第二活性炭层，在第七挡片和第八挡片之间也设有空隙;在八挡片和第九挡片之间设有第二带孔磁铁块。本实用新型的优点是：直接对自来水进行净化和磁化，效果好、效率高。
权利要求书

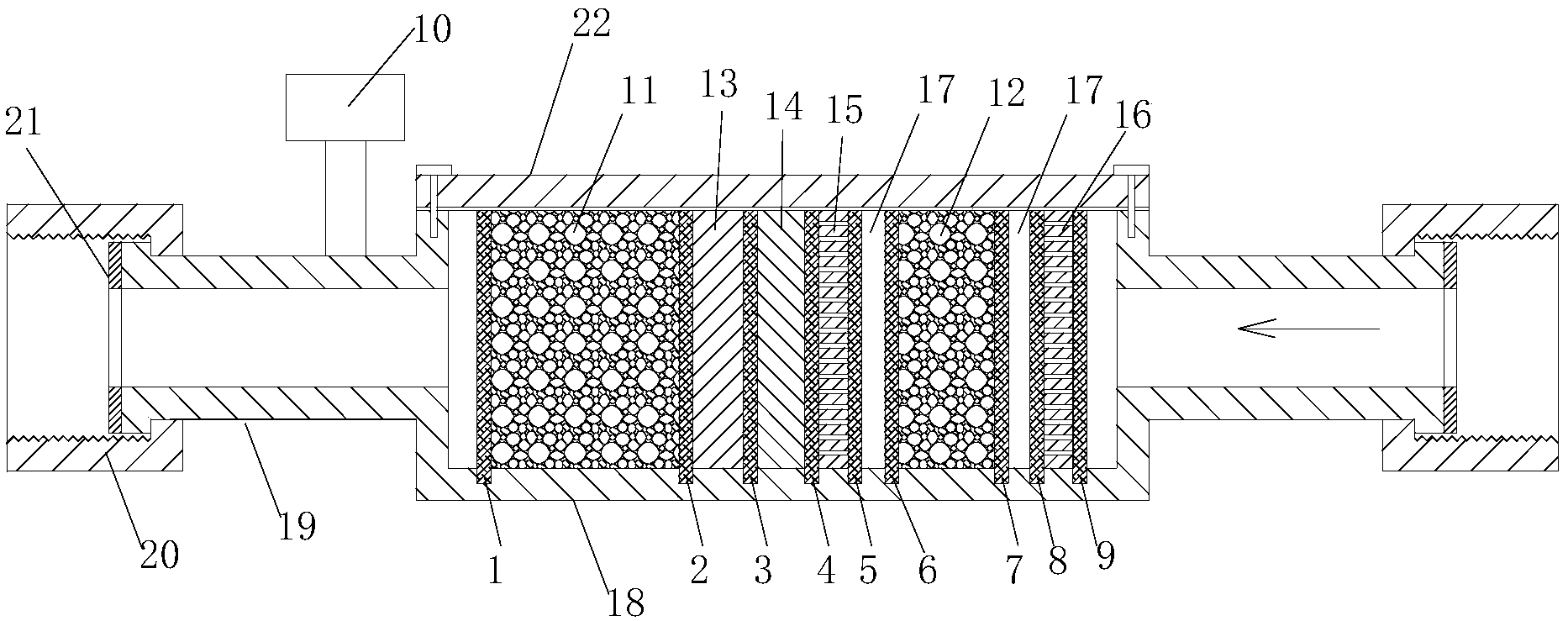

1.一种民用水处理装置，包括处理腔(18)，该处理腔(18)两端设有管道(19)，管道(19)端部设有接头(20)，在接头(20)内侧设有密封垫(21)，在其中一端的管道(19)上设有压力表(10)，所述处理腔(18)上部安装有与之密封的盖体(22)，其特征是所述处理腔(18)内间隔插装有第一挡片(1)、第二挡片(2)、第三挡片(3)、第四挡片(4)、第五挡片(5)、第六挡片(6)、第七挡片(7)、第八挡片(8)和第九挡片(9);所述第一挡片(1)、第二挡片(2)、第三挡片(3)、第四挡片(4)、第五挡片(5)、第六挡片(6)、第七挡片(7)、第八挡片(8)和第九挡片(9)上都布满通孔;在第一挡片(1)和第二挡片(2)之间设有第一活性炭层(11)，在第二挡片(2)和第三挡片(3)之间设有第一过滤棉层(13)，在第三挡片(3)和第四挡片(4)之间设有第二过滤棉层(14)，在第四挡片(4)和第五挡片(5)之间设有第一带孔磁铁块(15)，在第五挡片(5)和第六挡片(6)之间设有空隙(17)，在第六挡片(6)和第七挡片(7)之间设有第二活性炭层(12)，在第七挡片(7)和第八挡片(8)之间也设有空隙(17);在第八挡片(8)和第九挡片(9)之间设有第二带孔磁铁块(16)。
2.根据权利要求1所述的民用水处理装置，其特征是所述第一过滤棉层(13)是十微米棉芯过滤棉，所述第二过滤棉层(14)是五微米棉芯过滤棉。
说明书
一种民用水处理装置
技术领域
本实用新型涉及一种水净化设备，尤其是一种民用水处理装置。
背景技术
随着人们生活水平的提高和健康安全意识的不断增强，对饮用水水质标准提出了更高要求。磁化水是一种被磁场磁化了的水，经磁化后，水性质发生一系列物理和化学变化，氢键角由105°变成103°，水由原来的13—18个大分子团变成5—6个小分子团。磁化水目前在人们的生活中已经应用相当广泛，饮用磁化水对人可起到保健作用;还可以用来洗衣服，去污力强。在工业、农业、医学等各领域都有广泛的应用。
现在市场上的磁化水机，价格昂贵，且净化效率较低，如在生活中需大量用到磁化水，比较困难。所以亟需开发一种高效、成本低、效果好的饮用水净化装置。
发明内容
本实用新型的目的是为了解决上述技术的不足而设计的一种磁化效果好、效率高的民用水处理装置。
本实用新型所设计的民用水处理装置，包括处理腔，该处理腔两端设有管道，管道端部设有接头，在接头内侧设有密封垫，在其中一端的管道上设有压力表，所述处理腔上部安装有与之密封的盖体，所述处理腔内间隔插装有第一挡片、第二挡片、第三挡片、第四挡片、第五挡片、第六挡片、第七挡片、第八挡片和第九挡片;所述第一挡片、第二挡片、第三挡片、第四挡片、第五挡片、第六挡片、第七挡片、第八挡片和第九挡片上都布满通孔;在第一挡片和第二挡片之间设有第一活性炭层，在第二挡片和第三挡片之间设有第一过滤棉层，在第三挡片和第四挡片之间设有第二过滤棉层，在第四挡片和第五挡片之间设有第一带孔磁铁块，在第五挡片和第六挡片之间设有空隙，在第六挡片和第七挡片之间设有第二活性炭层，在第七挡片和第八挡片之间也设有空隙;在八挡片和第九挡片之间设有第二带孔磁铁块。
作为优选：所述第一过滤棉层是十微米棉芯过滤棉，所述第二过滤棉层是五微米棉芯过滤棉。
本实用新型所设计的民用水处理装置，它的有益效果是：
1、本装置可直接安装在自来水管上，直接对自来水进行净化、磁化，自来水经过第一活性炭层被第一次净化，经过第一过滤棉层和第二过滤棉层被第二、三次净化，后经过第一带孔磁铁块被磁化，再经过第二活性炭层净化，再经过第二带孔磁铁块被二次磁化，多次净化和多次磁化，保证了净化和磁化的效果，直接安装在自来水管上对管中自来水进行净化和磁化，效果好、效率高，在家中洗衣服、做饭及生活用水，都可以随意使用。
2、各净化层和磁化层间隔插装于处理腔内，方便拆卸，经过长时间使用后可将各挡片拆下清洗或更换;本装置成本低、便于拆卸，一般家庭生活中都可使用。
