申请日2015.02.27
公开(公告)日2015.08.12
IPC分类号C02F101/30; C02F9/14
摘要
本实用新型是一种高浓度有机废水节能处理系统。结构包括集水池依次与提升泵、厌氧反应器相连;厌氧反应器连接循环水泵，厌氧反应器与氧化塘连接，氧化塘内设置的曝气充氧系统与鼓风机相连接;厌氧反应器依次与沼气柜、沼气净化系统和沼气发电机组相连接;控制器分别与沼气发电机组、蓄电池、光伏发电组件、逆变器相连接;电控柜分别与逆变器、提升泵、循环水泵和鼓风机相连接;氧化塘内设置组合式生物载体。本实用新型与现有技术相比，具有以下优点：设计科学，系统动力设备用电全部自身产生、无需外界输入，系统剩余污泥产量低，污染物去除效率高等优点。
权利要求书

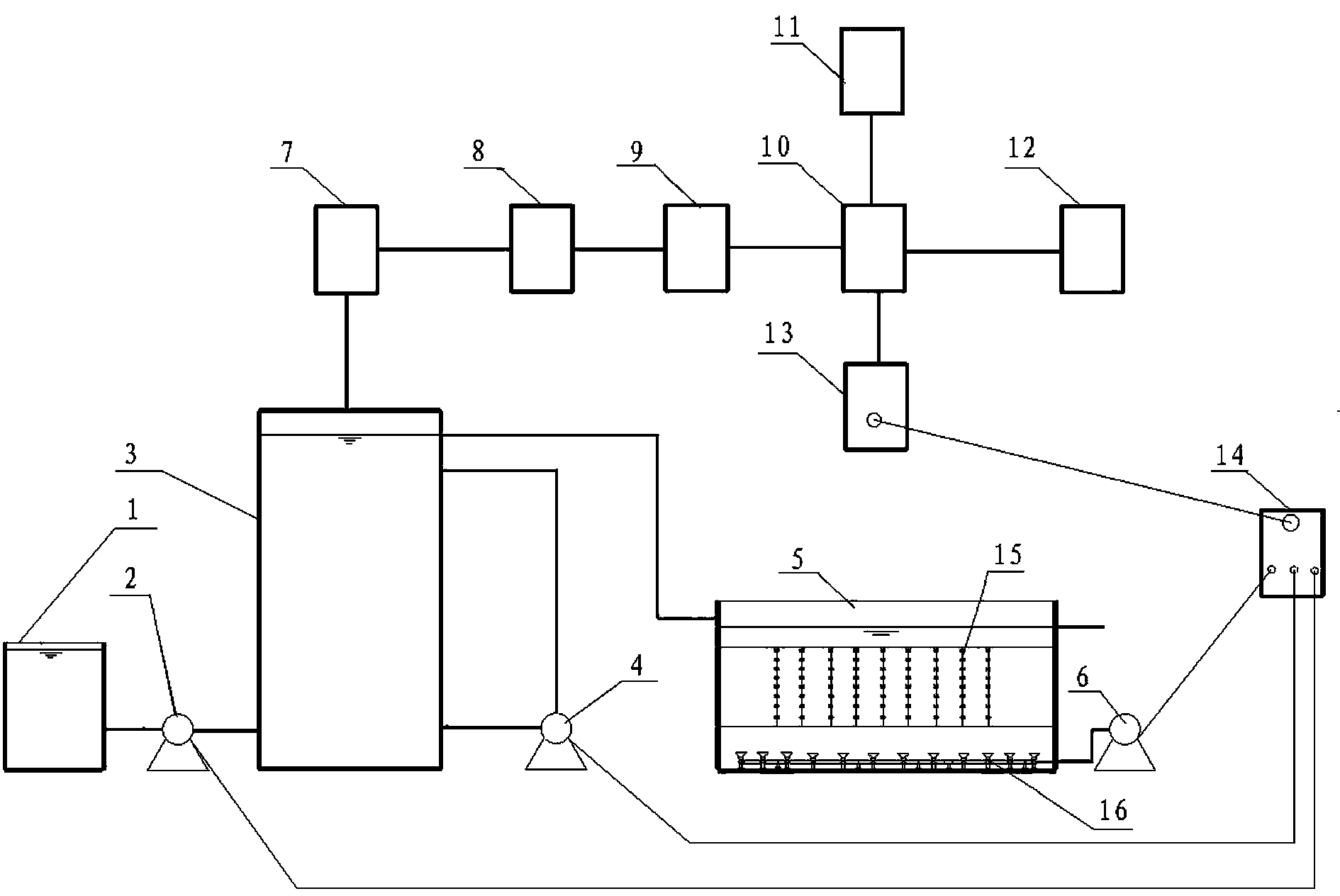

1.一种高浓度有机废水节能处理系统，其特征在于：集水池(1)依次与提升泵(2)、厌氧反应器(3)相连;厌氧反应器(3)连接循环水泵(4)，厌氧反应器(3)与氧化塘(5)连接，氧化塘(5)内设置的曝气充氧系统(16)与鼓风机(6)相连接;厌氧反应器(3)依次与沼气柜(7)、沼气净化系统(8)和沼气发电机组(9)相连接;控制器(10)分别与沼气发电机组(9)、蓄电池(11)、光伏发电组件(12)、逆变器(13)相连接;电控柜(14)分别与逆变器(13)、提升泵(2)、循环水泵(4)和鼓风机(6)相连接;氧化塘(5)内设置组合式生物载体(15)。
2.根据权利要求1所述的一种高浓度有机废水节能处理系统，其特征在于：所述的厌氧反应器(3)内底部安装布水器，顶部安装三相分离器。
3.根据权利要求1所述的一种高浓度有机废水节能处理系统，其特征在于：所述的曝气充氧系统(16)采用微孔曝气系统或旋混曝气系统。
说明书
一种高浓度有机废水节能处理系统
技术领域
本实用新型涉及一种高浓度有机废水处理系统，尤其是运行费用低、处理效率高的一种高浓度有机废水节能处理系统。
背景技术
高浓度有机废水，如食品加工废水、酿酒废水、大豆蛋白废水、淀粉废水、屠宰废水等，具有较高的有机污染物浓度，不经妥善处理排入水体后，会引起水体发黑发臭，严重污染水体景观和水生态系统。
对于高浓度有机废水的处理，目前主要处理方法包括物化处理法、生化处理法以及物化—生化组合处理法等。物化处理法一般包括混凝沉淀、气浮、过滤等，这些方法大都存在有机污染物去除效率低、运行费用高、产生大量污泥的二次污染问题严重等问题;生化处理法一般包括厌氧处理法、好氧处理法、厌氧好氧组合法等，这些方法存在运行能耗高等问题;物化—生化组合处理法一般是以上两种方法的组合，如混凝沉淀—厌氧—好氧处理法、混凝气浮—好氧处理法等，这些方法大都存在工艺流程长、投资高、运行费用高等问题。
发明内容
本实用新型的技术任务是针对以上现状的不足之处，提供运行费用低、处理效率高的一种高浓度有机废水节能处理系统。
本实用新型解决其技术问题所采用技术方案是：本实用新型是一种高浓度有机废水节能处理系统，结构包括集水池依次与提升泵、厌氧反应器相连;厌氧反应器连接循环水泵，厌氧反应器与氧化塘连接，氧化塘内设置的曝气充氧系统与鼓风机相连接;厌氧反应器依次与沼气柜、沼气净化系统和沼气发电机组相连接;控制器分别与沼气发电机组、蓄电池、光伏发电组件、逆变器相连接;电控柜分别与逆变器、提升泵、循环水泵和鼓风机相连接;氧化塘内设置组合式生物载体。
本实用新型与现有技术相比，具有以下特点：一、本实用新型通过科学设计，采用能耗较低的厌氧处理法和生态处理法组合，在达到理想处理效果的同时，大幅度削减了能耗;二、本实用新型通过设置沼气发电机组和光伏发电组件,全部动力设备所用的电能来自于系统自身处理废水过程中回收的沼气发电以及光伏发电回收的太阳能，无需外界电能补充，是一种真正意义上的“环保”处理系统;三、本实用新型通过科学设置工艺组合，剩余污泥产生量极低，较常规处理方法削减剩余污泥产量80%，最大限度减少了剩余污泥的二次污染问题。
