申请日2015.02.28
公开(公告)日2015.06.17
IPC分类号C02F9/12
摘要
本发明公开了一种循环水处理方法及装置，该方法为：将待处理的循环水经冷却装置冷却并送至蓄水池后，导入过滤器过滤并将过滤后的循环水送还至蓄水池，然后通过抽水装置将蓄水池中过滤后的循环水送至磁化装置磁化后再次送入蓄水池，最后将磁化后的循环水通过抽水装置送至出水管。本发明无需化学处理，节省了投药成本;减少了废水排放;减少了热交换损失，节省能源。
权利要求书
1.一种循环水处理方法，其特征在于，该方法为：
将待处理的循环水经冷却装置冷却并送至蓄水池后，导入过滤器过滤并将过滤后的循环水送还至蓄水池，然后通过抽水装置将蓄水池中过滤后的循环水送至磁化装置磁化后再次送入蓄水池，最后将磁化后的循环水通过抽水装置送至出水管。
2.一种循环水处理装置，其特征在于，它包括:
循环水进水管，用于输送待处理的循环水，所述循环水进水管设有一个或多个喷嘴;
冷却装置，用于冷却所述循环水进水管喷嘴送出的循环水，所述冷却装置采用冷却风扇，所述冷却风扇设置于所述喷嘴上方;
蓄水池，用于存储循环水，所述蓄水池位于所述喷嘴下方;
过滤器，用于过滤冷却后的循环水，所述过滤器经管道与所述蓄水池连接;
抽水装置，用于抽取蓄水池中循环水，所述抽水装置经水管与所述蓄水池连接;
磁化装置，用于磁化过滤后的循环水，所述磁化装置进水口经水管与抽水装置连接，所述磁化装置出水口与所述蓄水池连接;
出水管，用于排出处理后的循环水，所述出水管与抽水装置连接。
3.根据权利要求2所述的循环水处理装置，其特征在于，所述循环水进水管上还设有一排水管，所述排水管上设有一阀门。
4.根据权利要求2所述的循环水处理装置，其特征在于，所述蓄水池还与一补充水管连接，所述补充水管上设有一阀门。
5.根据权利要求2所述的循环水处理装置，其特征在于，所述抽水装置由一个或多个泵构成。
6.根据权利要求2所述的循环水处理装置，其特征在于，所述磁化装置由一个或多个磁化管构成。
说明书
一种循环水处理方法及装置
技术领域
本发明涉及一种循环水处理方法及装置，属于水处理领域。
背景技术
随着经济的迅猛发展、人口的增长，缺水现象和水质恶化问题越来越突出。因此，节约用水、做好水处理、提高工业循环水及商业用水的重复利用率尤为重要。
目前，对工业循环水及商业用水的处理，其核心问题就是选择采用优质安全的水处理剂，利用水处理化学药剂控制循环冷却水水质的技术。因而对水处理药剂的研究和应用一直是当前水处理工作的热点。但工业循环水及商业用水给水不管是地表水(如河水、湖水、水库水)还是地下水(如井水、泉水、自来水)都含有杂质，如悬浮物、藻类物质，如不采取预防措施，就会在热交换面上沉积，结下水垢。一旦结垢，就会降低热交换率，腐蚀设备和管路危及安全生产。因此对工业循环水及商业用水进行处理是很必要的，也是节能减排所必须的。
发明内容
本发明的目的在于提供一种成本低、节能的循环水处理方法及装置。
为实现上述发明目的，本发明采用了如下技术方案：
一种循环水处理方法，该方法为：
将待处理的循环水经冷却装置冷却并送至蓄水池后，导入过滤器过滤并将过滤后的循环水送还至蓄水池，然后通过抽水装置将蓄水池中过滤后的循环水送至磁化装置磁化后再次送入蓄水池，最后将磁化后的循环水通过抽水装置送至出水管。

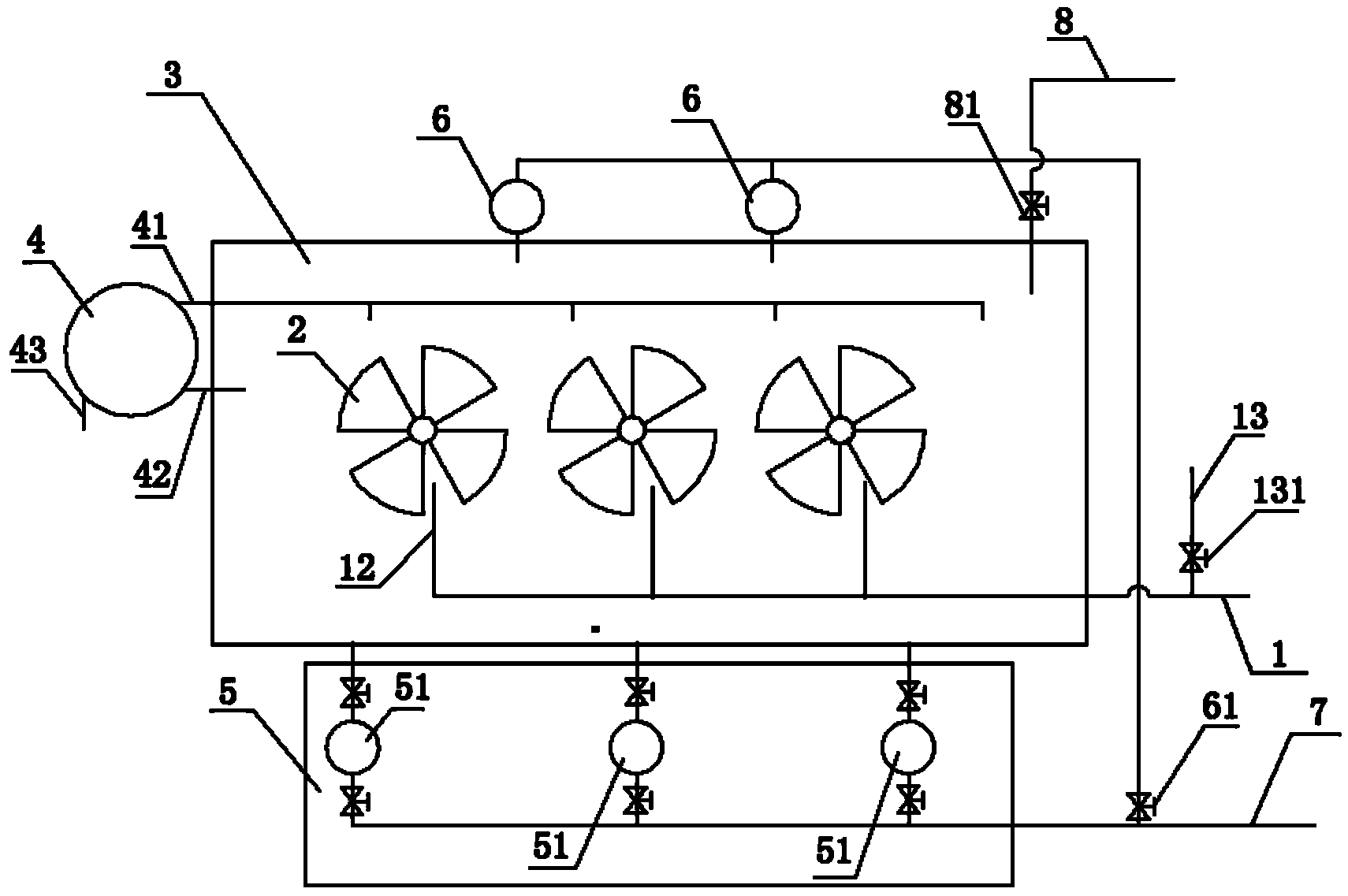

一种循环水处理装置，它包括:
循环水进水管，用于输送待处理的循环水，所述循环水进水管设有一个或多个喷嘴;
冷却装置，用于冷却所述循环水进水管喷嘴送出的循环水，所述冷却装置采用冷却风扇，所述冷却风扇设置于所述喷嘴上方;
蓄水池，用于存储循环水，所述蓄水池位于所述喷嘴下方;
过滤器，用于过滤冷却后的循环水，所述过滤器经管道与所述蓄水池连接;
抽水装置，用于抽取蓄水池中循环水，所述抽水装置经水管与所述蓄水池连接;
磁化装置，用于磁化过滤后的循环水，所述磁化装置进水口经水管与抽水装置连接，所述磁化装置出水口与所述蓄水池连接;
出水管，用于排出处理后的循环水，所述出水管与抽水装置连接。
优选的，所述循环水进水管上还设有一排水管，所述排水管上设有一阀门。
优选的，所述蓄水池还与一补充水管连接，所述补充水管上设有一阀门。
优选的，所述抽水装置由一个或多个泵构成。
优选的，所述磁化装置由一个或多个磁化管构成。
与现有技术相比，本发明的有益效果在于：
1、无需化学处理，节省了投药成本;
2、减少了废水排放;
3、减少了热交换损失，节省能源;
4、减少了设备因水垢造成的损害，保证设备正常使用率，及使用寿命。
